• AUDIO OUT R: prawe wyjście dźwięku
• AUDIO OUT L: lewe wyjście dźwięku
• VIDEO OUT: wyjście wideo
• CVBS-IN-1: wejście wideo 1
• CVBS-IN-2:wejście wideo 2
• SUB-OUT: wyjście subwoofera
• MIC: wejście mikrofonu
OBSŁUGA
Ekran główny
1. Przyciski nawigacyjne
2. Skrót do nawigacji
3. Skrót do menu połączenia z telefonem
4. Odtwarzacz muzyki i sterowanie muzyką
5. Skrót do ustawień czasu
6. Skróty (aby edytować skróty należy nacisnąć i przytrzymać
wybrany skrót i przenieść go w wybrane miejsce lub
przenieść w miejsce kosza, aby go usunąć)
7. Wszystkie aplikacje
1
6 6
7
2 3 4 5

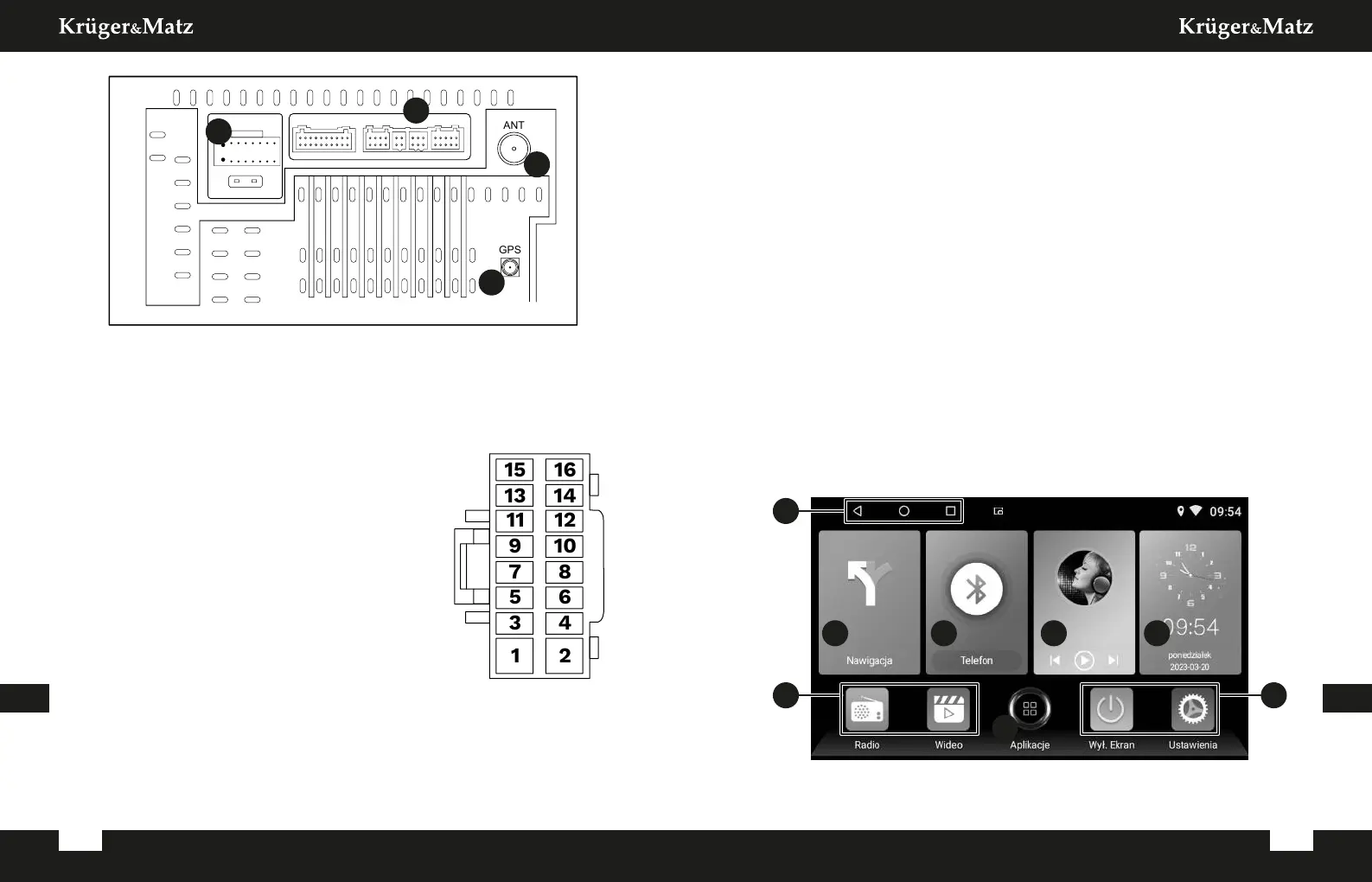

PODŁĄCZANIE
Gniazdo zasilania
1. GND: uziemienie
2. B+: stałe zasilanie 12 V
3. ACC: zasilanie 12 V po zapłonie
4. ILL: wiązka podświetlenia
5. Kamera cofania (BACK)
6. KEY2: sterowanie z kierownicy
7. KEY1: sterowanie z kierownicy
8. ANT.POWER: zasilanie anteny
9. FR-: Przedni głośnik prawy -
10. RL-: Tylny głośnik lewy -
11. FR+: Przedni głośnik prawy +
12. RL+: Tylny głośnik lewy +
13. FL-: Przedni głośnik lewy -
14. RR+: Tylny głośnik prawy +
15. FL+: Przedni głośnik lewy +
16. RR-: Tylny głośnik prawy -
Gniazdo akcesoriów:
• AUX IN R: prawe wejście AUX
• AUX IN L: lewe wejście AUX
To Next Page
