10
IT
COLLEGAMENTI
Prima di alimentare e mettere in funzione la centrale, vericare che tutti i collegamenti necessari
siano stati effettuati.
• Se presente il modulo GSM, vericare che sia connesso correttamente con la scheda di
centrale, che la micro SIM sia inserita no in fondo e che l’antenna GSM sia connessa con il
relativo connettore SMA.
• Se presente il modulo PSTN vericare che sia connesso correttamente con la scheda di
centrale. Connettere lo spinotto RJ11 sia per la linea entrante che per quella in uscita.
• Vericare la connessione dell’antenna RF 868 con il relativo connettore SMA.
• Vericare la connessione della tastiera integrata sul frontale del box con la morsettiera bus. (optional)
• Se presente una rete Internet, collegare il cavo di rete Ethernet al connettore
• Se necessario effettuare i collegamenti degli ingressi lari.
• Se necessario effettuare i collegamenti delle uscite lari.
• Effettuare i collegamenti per la rete elettrica.
• Connettere la batteria utilizzando il cavo in dotazione.
Per i dettagli su come devono essere effettuati i collegamenti fare riferimento ai paragra successivi.

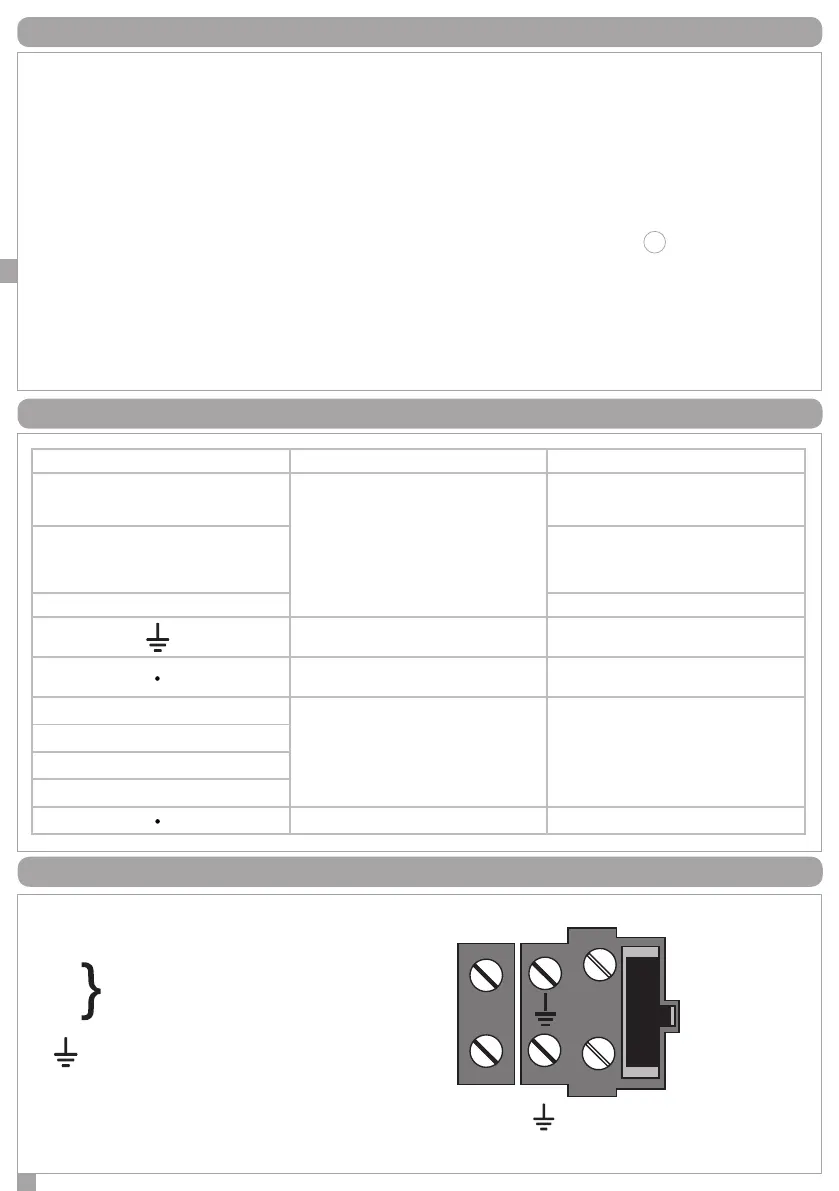

MORSETTIERE
MORSETTO TIPO DESCRIZIONE
Alimentazione
Alimentazione della centrale
Collegare la tensione 14,2V in uscita
dall’alimentatore
Fornisce un positivo d’alimentazione ausi-
liaria per dispositivi connessi alla centrale
(13,8V 1A max)
Negativo di alimentazione
Terra
Terra di protezione dell’alimentatore
Ingresso Terminali d’ingresso o zone di centrale.
Uscite
Terminali di uscita Open-Collector (OC)
BUS seriale di comunicazione
previsto per collegamento tastiera
integrata sul frontale del Box Centrale.
+V
+P
-
B
A
+
-V
i1 i4
23
MORSETTIERE DI ALIMENTAZIONE CENTRALE
N
L
220 VAC
Collegare alla terra di protezione
dell’alimentatore
