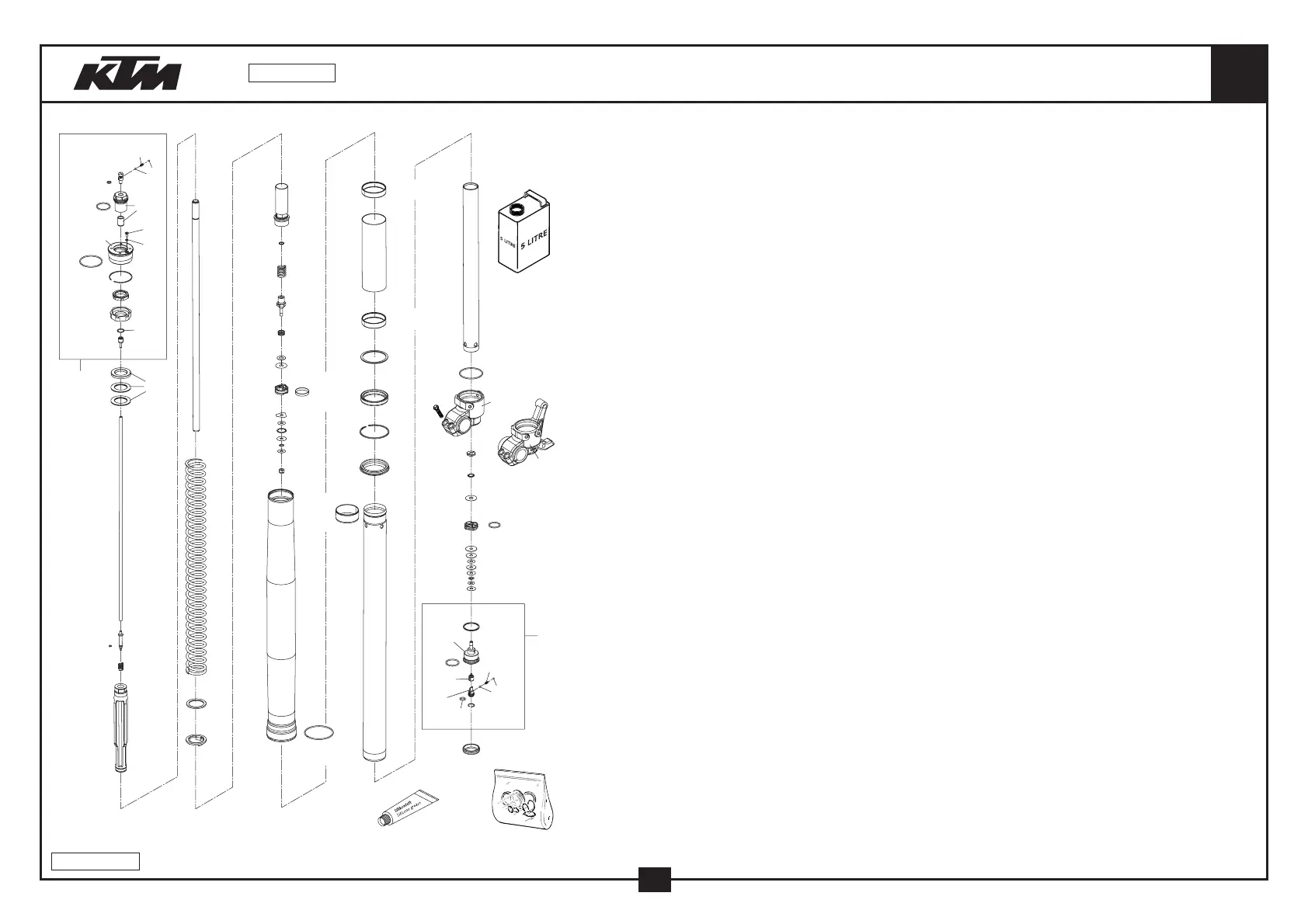

GABELBEINE WP USD 48
FORK LEGS WP USD 48 660
2
3
5
7
bk
6
bl
bm
bn
bo
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dq
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
ft
gn
go
gt
hk
hl
hm
hn
ho
hp
hq
ht
ik
il
im
in
ir
is
it
jl
jm
jn
jo
5
6
gm
ip
en
ck
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
jt
gk
gl
jk
js
04-592.01.1
4
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
2 4681.0340 O-RING NBR 45X2 O-RING NBR 45X2 2
3 4860.0262 EINSTELLKNOPF ZUGSTUFE KNOB REBOUND ADJUSTER 2
5 4054.0603 STAHLKUGEL D=3MM STEEL BALL D=3MM 8
6 4860.0028 FEDER D=2,9 L=7,9 SPRING D=2,9 L=7,9 4
7* 5018.0222 O-RING NBR 4X1,5 O-RING NBR 4X1,5 2
10 4860.0043 O-RING NBR 12X1,5 O-RING NBR 12X1,5 2
11 4860.0263 HALTER FÜR EINSTELLROHR 03 HOLDER FOR ADJUSTMENT TUBE 03 2
12 4860.0244 AUSSENROHR L=577MM D=54/60MM OUTER TUBE L=577MM D=54/60MM 2
13 4860.0016 FÜHRUNGSRING D=58MM GUIDING RING D=58MM 2
14 4860.0245 DISTANZSTÜCK 50,95X0,85X161,5 SPACER 50,95X0,85X161,5 2
15 4860.0205 FÜHRUNGSBÜCHSE 48X52X12 DU-BUSH 48X52X12 2
16 4860.0013 TRÄGERRING 50 X 57,6 X 1,5 SUPPORT RING 50 X 57,6 X 1,5 2
17* 4860.0347 ÖLDICHTRING 48X57,8X9,5 03 OIL SEAL RING 48X57,8X9,5 03 2
18 4860.0070 SICHERUNGSRING SB58 LOCK WASHER SB58 2
19* 4860.0348 STAUBKAPPE D=48 03 DUST STRIPPER D=48 03 2
20 4860.0236 FÜHRUNGSBÜCHSE 48X51X12 GUIDING RING 48X51X12 2
22 4860.0204 FÜHRUNGSBÜCHSE 47X49X20 DU-BUS 47X49X20 2
23 4860.0307 GABELHOLM D=48MM L=595 TITAN INNER TUBE D=48MM L=595 TITAN 2
24 4860.0241S HYDR.STOP L=200MM D=31,9 KPL. HYDR.STOP L=200MM D=31,9 CPL. 2
30* 4860.0094 EINSTELLROHR L=492MM ADJUSTMENT TUBE L=492MM 2
31 4860.0315 KOLBENSTANGE D=14 L=526 M11X1 PISTON ROD D=14 L=526 M11X1 2
33 4860.0189 NADEL ZUGSTUFE 2003 NEEDLE REBOUND 2003 2
34 4860.0046 O-RING NBR 3X1,5 O-RING NBR 3X1,5 2
35 4860.0033 FEDER ZUGSTUFENNADEL C=4N/MM SPRING REBOUND NEEDLE C=4N/MM 2
36 4860.0113 UNTERLEGRING 32X42X2,5 WASHER 32X42X2,5 2
37 4860.0036 VORSPANNBÜCHSE 42X26,5X2,5 SPACER 42X26,5X2,5 2
37 4860.0037 VORSPANNBÜCHSE 42X26,5X5 SPACER 42X26,5X5 2
37 4860.0053 VORSPANNBÜCHSE 42X26,5X1,5 SPACER 42X26,5X1,5 2
38 9141.0027S FEDER 4,4 N/MM SET D=5,1MM SPRING 4,4 N/MM SET D=5,1MM X
38 9141.0028S FEDER 4,6 N/MM SET D=5,1MM SPRING 4,6 N/MM SET D=5,1MM 1
38 9141.0029S FEDER 4,8 N/MM SET D=5,25MM SPRING 4,8 N/MM SET D=5,25MM X
39 4860.0021 FEDERAUFLAGE 26,2 X 43 X 3 INTERM. RING 26,2 X 43 X 3 2
42 4860.0200S SCHRAUBBÜCHSE M29,3X1 L=65 KPL SCREW SLEEVE M29,3X1 L=65 CPL. 2
43 4860.0239 O-RING NBR 8X1,25 O-RING NBR 8X1,25 2
44* 4860.0261 ZUGSTUFENFEDER 34,5X15X11 REBOUND SPRING 34,5X15X11 2
45 4860.0203 AUFNAHME FÜR ZUGSTUFE D=3 03 TAB REBOUND D=3 03 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-573.01.1
2004
