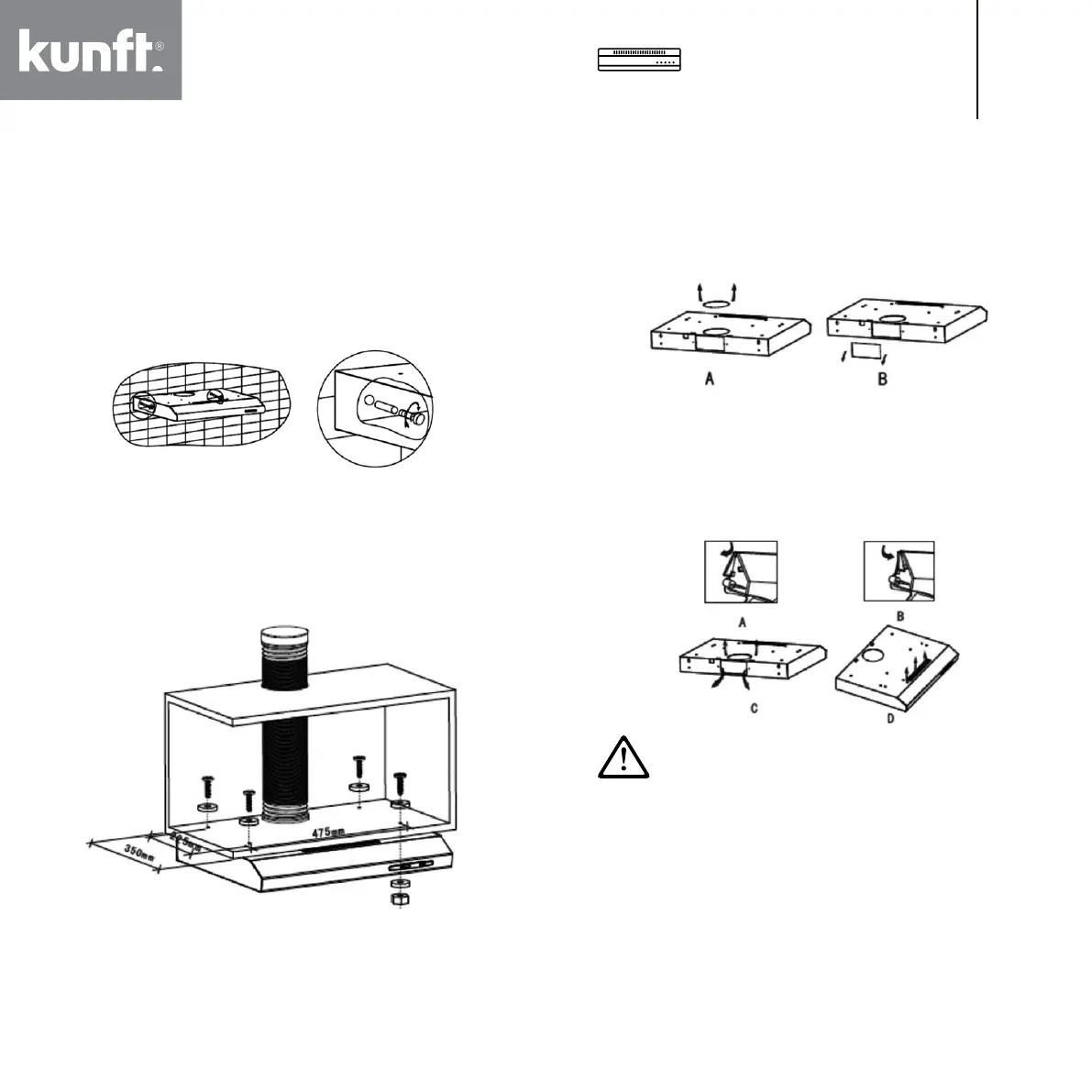

3. Para instalar na parede, abra 2 furos de 8 mm de diâmetro num
local adequado de acordo com a distância do centro do furo na
parte de trás do exaustor
4. Insira os suportes nos orifícios.
5. Insira os parafusos ST4 * 30 mm nos suportes e aperte-os.
6. Coloque o exaustor nos parafusos xos.
7.
Em seguida, use os acessórios anexos inclusos para girar os
parafusos de segurança nos dois orifícios internos do exaustor
e, em seguida, aperte os parafusos para apertar o exaustor na
parede. Veja a gura abaixo.
8. Coloque o tubo de expansão na saída e leve-o para o exterior, ou
use a tampa da saída para selar a saída externa e abrir a válvula
de escape interna.
Nota: o tubo de expansão não é fornecido.
Metódo B:
1. Faça 4 furos de 6 mm de diâmetro na parte inferior do armário de
suspensão.
2. Instale o exaustor na parte inferior do armário, aperte o exaustor
com parafusos M4 fechados + anilha plana.
3.
Coloque o tubo de expansão na tomada e leve-o para o exterior.
Nota: a expansão não é fornecida.
Nota: Existem 2 métodos de ventilação, “ventilação horizontal” e
“ventilação vertical”. Preste atenção ao método de ventilação durante
o processo de instalação.
Ventilação horizontal (Fig. A): Use a tampa para selar a saída na
parte superior, de forma que o ar possa ser ventilado da parte traseira.
Ventilação vertical (Fig. B): Use a tampa para selar a saída na parte
traseira, de forma que o ar possa ser ventilado da parte superior.
2.1.2. Configurações da ventilação do ar
Ventilação exterior do ar: Rode o ajustador para a posição exterior
(Fig. A), instale a saída e ligue o exaustor. O ar será ventilado da
saída externa.
Ventilação interior do ar: Rode o ajustador para a posição interior
(Fig. B), instale a tampa de saída e ligue o exaustor. O ar será
ventilado da saída interna.
AVISO: A falha em instalar os parafusos ou em xar o
dispositivo de acordo com estas instruções pode resultar
em acidentes de origem elétrica.
