KIH3300
PT
placa de indução
2.2. Utilização do produto
Seleção do equipamento de instalação

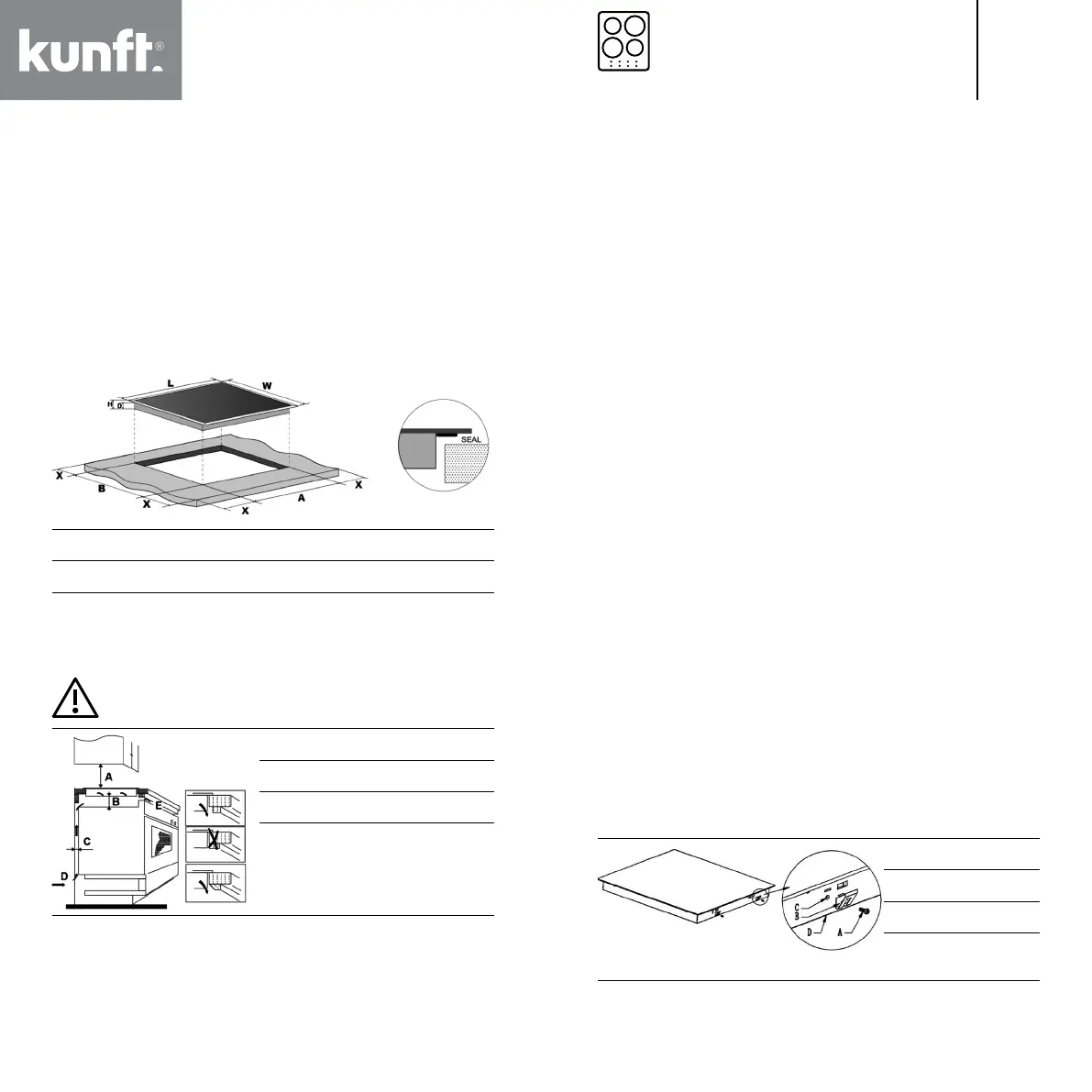

Corte a superfície de trabalho de acordo com os tamanhos indicados
no desenho abaixo.
Deve haver um espaço mínimo de 5 cm em torno do furo para ns
de utilização e instalação.
Certique-se de que a espessura da superfície de trabalho é de pelo
menos 30 mm. Selecione um material de superfície de trabalho re-
sistente ao calor para evitar deformações maiores causadas pela
radiação de calor da placa quente.
C (mm) L (mm) A (mm) D (mm) A (mm) B (mm) X (mm)
590 520 55 51 560 490 50 min.
Certique-se sempre de que a placa de indução está bem ventilada
e de que a entrada e saída de ar não estão bloqueadas. Certique-
-se de que a placa de indução está em boas condições de funciona-
mento, conforme indicado abaixo.
Nota: A distância de segurança entre a placa de aquecimen-
to e o armário acima da placa de aquecimento deve ser de
pelo menos 760 mm.
A (mm) B (mm) C (mm)
760 50 min. 20 min.
D E
Entrada de ar Saída de ar 5 mm
Antes de instalar a placa, certique-se de que:
• A superfície de trabalho está direita e nivelada, e nenhuma parte
estrutural interfere com os requisitos de espaço;
• A superfície de trabalho é feita de um material resistente ao calor;
• Se a placa estiver instalada por cima de um forno, o forno possui
um ventilador de refrigeração integrado;
• A instalação está em conformidade com todos os requisitos, regras
e regulamentos aplicáveis;
• Existe um seccionador de isolamento adequado, que permite um
desligamento total da fonte de alimentação elétrica incorporado na
cablagem permanente, montado e posicionado de acordo com as
regras e regulamentos locais;
• O seccionador de isolamento deve ser de tipo aprovado e fornecer
um intervalo de contacto de 3 mm em todos os polos (ou em todos
os condutores sob tensão, se as regulamentações locais permiti-
rem essa variação);
• O seccionador de isolamento deve car facilmente acessível para
o utilizador após a placa estar instalada;
• Devem ser consultadas as autoridades locais de construção e os
estatutos legais se existirem dúvidas quanto à instalação;
• São utilizados acabamentos resistentes ao calor e fáceis de limpar
(como azulejos cerâmicos) nas superfícies das paredes próximas
da placa.
Depois de a placa estar instalada, certique-se de que:
• O cabo de alimentação não ca acessível através de portas ou
gavetas dos armários;
• Existe um uxo adequado de ar fresco de fora dos armários para
a base da placa;
• Se a placa estiver instalada acima de uma gaveta ou armário, é ins-
talada uma barreira de proteção térmica abaixo da base da placa;
• O seccionador de isolamento é facilmente acessível pelo utilizador.
Antes de xar os suportes
A unidade deve ser colocada sobre uma superfície estável e lisa
(utilize a embalagem). Não aplique força sobre os controlos que so-
bressaem da placa.
Ajustar a posição dos suportes
Fixe a placa na superfície de trabalho aparafusando os 4 suportes
na parte inferior da placa (ver imagem) após a instalação.
A B
Parafuso Suporte
C D
Furo do
parafuso
Base
