KT-100
Battery Level Indicator
When the power switch is ON, the lamp will light up.

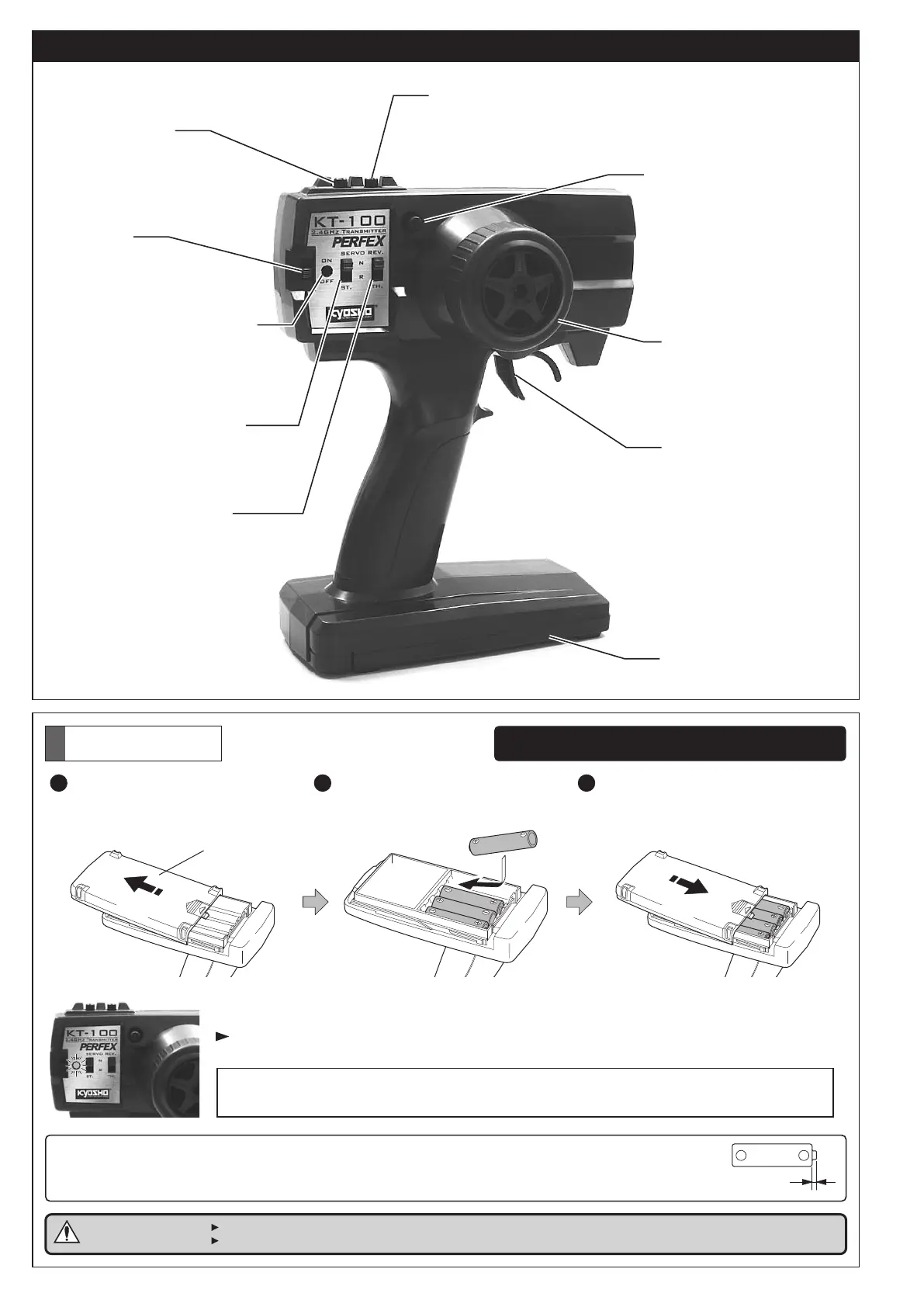

Transmitter KT-100
Turn model to left or right.
Controls forward movement and
braking functions.
To adjust Steering Angle
Power Switch
Steering Wheel
Throttle Trigger
Battery Cover
Steering Reverse Switch
Throttle Reverse Switch
Steering D/R Adjuster
Adjusts the throttle in small increments
so the model will not move at neutral.
Throttle Trim
Adjusts the steering in small increments
so the model will run straight.
Steering Trim
1
Loading batteries
Cautions
Remove the lid. Close the lid. It is snapped into place.Load 4 AA Alkaline Batteries as
shown in the following illustration.
Transmitter Preparation
1 2 3
Batteries: never disassemble, install with wrong polarity, or use wrong type. This may lead to damage and leakage.
*NOTE: Oxyride batteries cannot be used!
Plus terminal height of more than 1.4mm.
Lid
*When using Nickel Metal-Hydride batteries (AA-size), the transmitter battery compartment has partitions to stop reverse flow of current.
The plus (+) terminal on some types of batteries is not long enough so please check when purchasing.
Do NOT operate when transmitter and/or receiver batteries are low or else the control of the model will be lost.
When the battery level indicator (LED / Red) flashes, insert new batteries immediately.
Battery Level Indicator
バッテリーレベルインジケーター
電源スイッチがONの時に、ランプが点灯します。
送信機KT-100
電源スイッチ
バッテリーカバー
ステアリングリバーススイッチ
スロットルリバーススイッチ
ステアリングトリム
車がまっすぐに走るように調整します。
ステアリングホイール
左右に曲がる操作を行います。
スロットルトリム
車が走り出さないように調整します。
スロットルトリガー
前進、ブレーキの操作を行います。
ステアリングD/Rアジャスター
ステアリングの舵角を調整します。
電池のセット
注意 /
フタをはずす。 フタをしめる。単3乾電池4本を図のように入れる。
送信機の準備 /
電池は指定の電池を使用し、逆接続・分解は絶対にしないでください。発熱や破損の原因となり大変危険です。
※注意：オキシライド乾電池は、電圧が高いため使用できません！
プラス端子の突起が1.4mm以上
フタ
※送信機に、ニッケル水素（単3形）電池を使用する場合、電池ボックスに安全上逆接防止リブ（仕切り）が付いています。
一部の電池で、プラス端子の形状が短く通電しない物が有りますので、電池を購入する前に必ず確認してください。
バッテリーレベルインジケーター（LED/赤）が点滅したら、すぐに乾電池を新品と交換してください。
送信機の電池が無くなるとコントロールが不能になり大変危険です。
バッテリーレベルインジケーター /
2
