Chassis (Switch)
Battery level indicator (LED / Red) lights up.
Binding the transmitter with the receiver. (Binding is already complete at time of shipment and is not required to be setup).
Switch transmitter power on.
Switch receiver on.
push the link button on the receiver for at least 1 second.
When Green LED lights up, binding is complete.
Link Button
Green LED
Link Button Green LED
Switch
Reverse Switch
Throttle is on reverse side
Steering is on reverse side
1
2
3
4

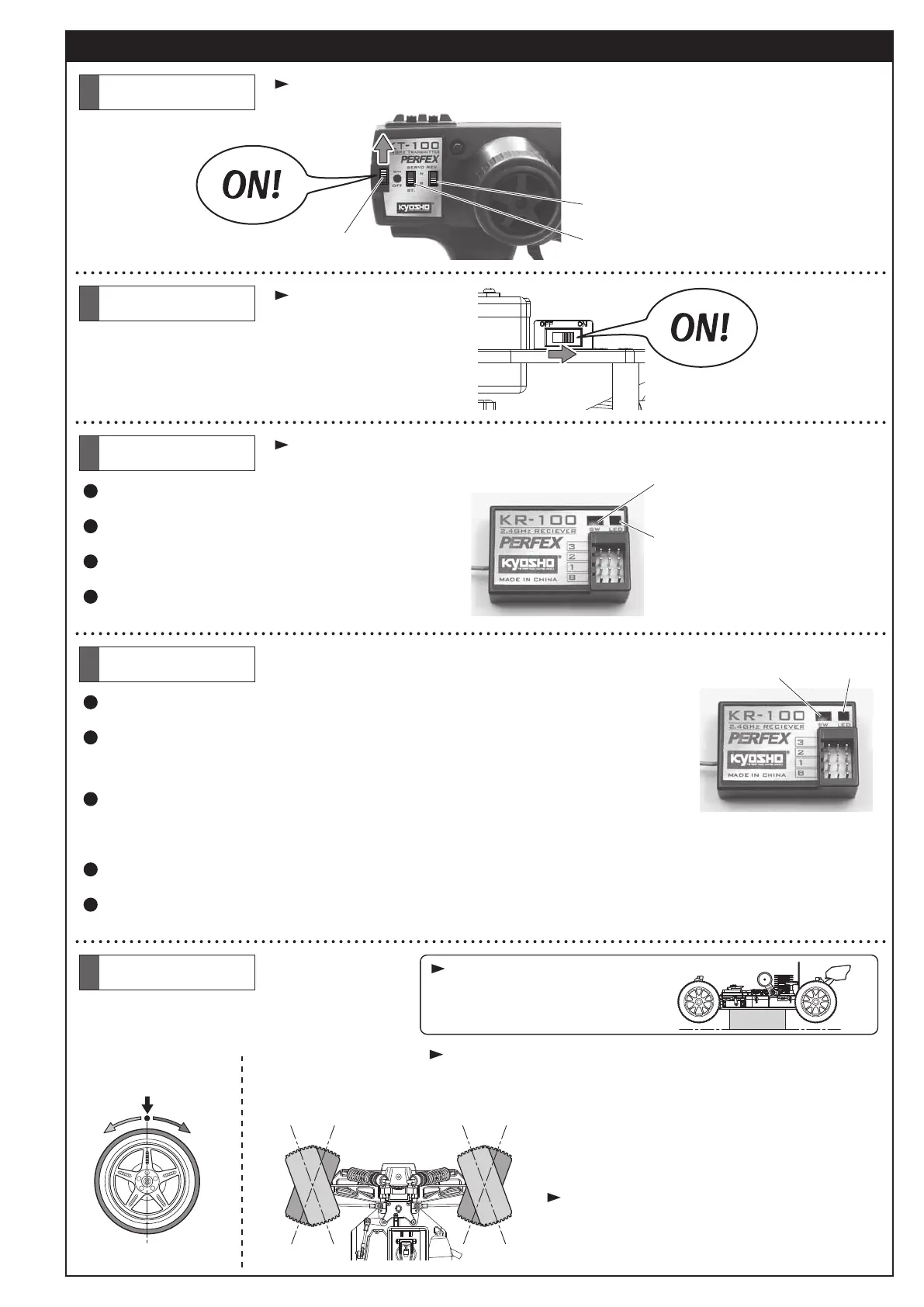

Prepare to Drive
1
Transmitter (Switch)
2
Chassis (Switch)
3
Binding
Switch transmitter then receiver power on.
Set the throttle trigger to the fail safe position and push the link button on the receiver for at least 1 second.
After the green LED lights up again, setup is complete.
To check the fail safe function, turn the transmitter power off. Fail safe is working properly if the throttle servo stays in the fail safe position that was set.
※ This can be dangerous for electric powered cars if not set properly. Place car on a stand and use caution.
To turn the fail safe function off, push and hold the link button and switch the receiver power on
1
2
3
4
If green LED flashes quickly when receiver power is switched on, fail safe is ON. If the LED does not light up, fail safe is OFF.
5
4
Fail Safe Setup
5
Check the Steering
Place on top of a platform to free the wheels.
If turning the transmitter wheel causes the front tires to move in the
direction opposite to that
shown in the diagram, change the position of the Servo Reversing
Switch (see page 3).
Operate the steering wheel to check if the front tires move correctly.
* Amount of front tire movement varies according to the amount
of steering wheel movement.
If the wheel is turned all the way left or right, the front tires also
steer all the way left or right.
Left Right
Neutral
Right LeftLeft Right
車体の電源スイッチを入れる。
バッテリーレベルインジケーター（LED/赤）が点灯。
送信機と受信機のバインディングを行います。（工場出荷時はバインディングされているので、設定の必要はありません。）
送信機の電源を入れます。
受信機のスイッチを入れます。
受信機のリンクボタンを1秒以上押します。
グリーンLEDが点灯に変わってバインディング完了。
リンクボタン
グリーンLED
リンクボタン グリーンLED
スイッチ
リバーススイッチ
ステアリングはリバース側
スロットルはリバース側
走行の準備 /
送信機（スイッチ）
シャシー（スイッチ）
バインディング
送信機、受信機の順にスイッチをONにします。
フェイルセーフを効かせたい位置にスロットルトリガーを固定したまま受信機のリンクボタンを1秒以上押します。
一度消えたグリーンLEDが点灯したら設定完了です。
動作確認のため送信機のスイッチをOFFにします。設定した位置にスロットルサーボが固定されたらOKです。
※この時電動カーの場合など正常に設定されていない場合には危険を伴いますので、車を台の上に乗せるなど安全には十分に注意してください。
フェイルセーフを解除する場合にはリンクボタンを押しながら受信機のスイッチをONにします。
フェイルセーフの設定がON/OFFの確認は、受信機のスイッチをONにした時にグリーンLEDが早い点滅をした場合は設定済、点滅しない場合は設定なしの状態となります。
フェイルセーフ設定
ステアリングのチェック
台に乗せて浮かせます。
フロントタイヤが左右逆の動きになる時はP3リバーススイッチの
位置を確認してください。
ステアリングホイールを操作してフロントタイヤの動きをチェック。
左 右
ニュートラル
左左 右 右
*ステアリングホイールの操作量に応じて舵角が変わります。
操作量が大きいほど、舵角も大きくなります。
