23
8

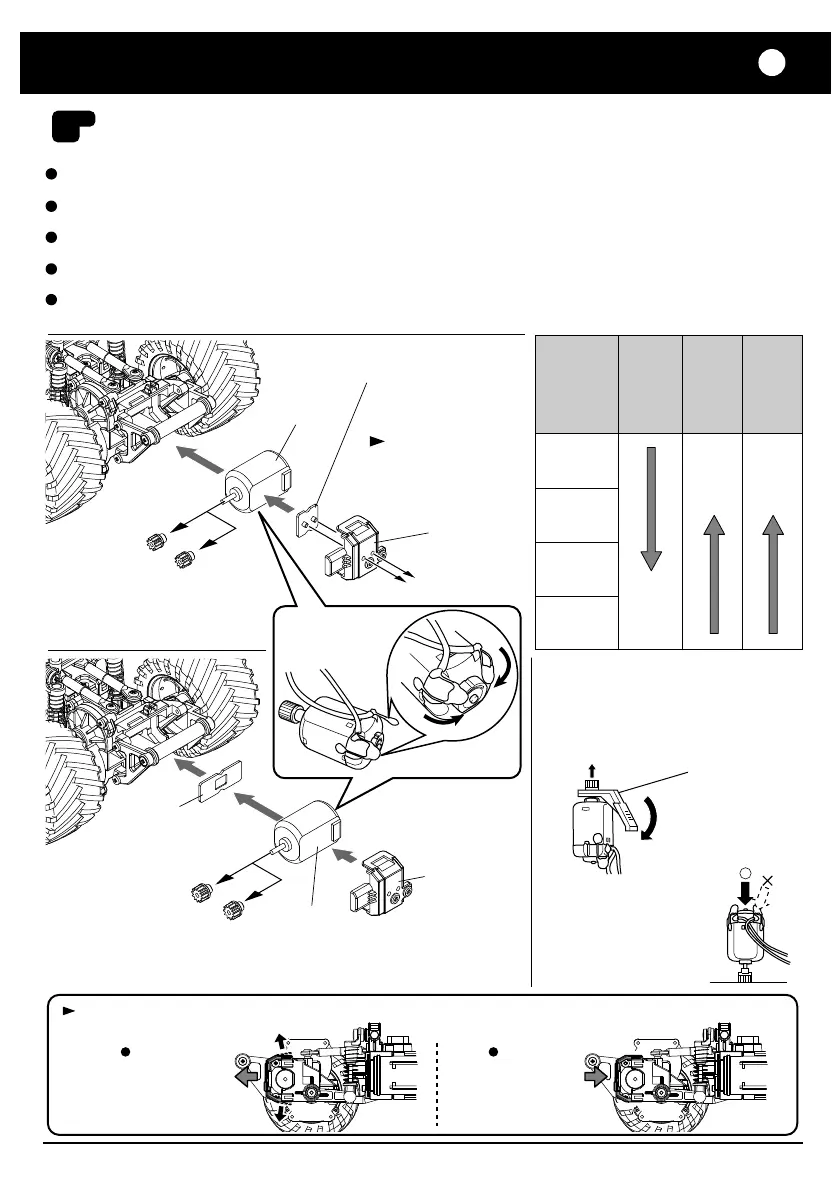

Mounting and removing the motor holder. / Die Motorhalterung / Montage et démontage du support moteur.
/ Montaje y desmontaje del soporte del motor
Removing
Die Demontage
Démontage
Desmontaje
Mounting
Die Montage
Montage
Montaje
/モーターホルダーの脱着
取り外し
取り付け
Adjustment of Gear Ratio / Die Justierung der Getriebeübersetzung
/ Rapport de vitesse / Ajuste de la Relación de Transmisión / ギヤレシオの調整
9T
10T
11T
12T
Pinion Gear
Motorritzel
Pignon
Engranaje
Max. Speed
max. Speed
Vitesse Max.
Velocidad
Máxima
Acceleration
Beschleunigung
Accélération
Aceleración
Good
besser
Bonne
Buena
Running Time
Fahrzeit
Autonomie
Tiempo de
Funcionamiento
Long
länger
Long
Mayor
Fast
schnell
Rapide
Rápida
ピニオンギヤ
最高速 加速
良い
走行時間
長い
速い
Pinion Gear should always go with the Spacer. For replacement, refer to the chart and use proper combination with pinion and spacer.
The 10T pinion comes factory installed.
Verwenden Sie jeweils zum verwendeten Motorritzel den richtigen Abstandshalter für den Motor!
Ab Werk ist ein Motorritzel mit 10 Zähnen montiert
Le pignon doit toujours être utilisé avec une bague d'espacement. Se référer au tableau
çi-contre pour adapter le pignon avec la ou les bague(s)
d'espacement(s) corrsepondante(s).
El engranaje debe siempre ir con un espaciador. Observe la tabla adjunta
para realizar la combinacion mas idónea.
El modelo incorpora uno de 10T.
ピニオンギヤはスペーサーとセットで交換します。右側中央の表を参考に、必ず正しい組合せで使用してください。
なお、工場出荷時は10Tピニオンがついています。
9T
10T
Spacer A
Spacer A
Bague A
Casquillo A
Motor
Motor
Moteur
Motor
Motor Holder
Motorhalterung
Support moteur
Soporte motor
Note the direction.
Einbaurichtung beachten
Noter le sens.
Fíjese en la dirección
モーター
Motor
Motor
Moteur
Motor
モーター
スペーサーA
モーターホルダー
Motor Holder
Motorhalterung
Support moteur
Soporte motor
モーターホルダー
向きに注意。
Spacer B
Spacer B
Bague B
Casquillo B
スペーサーB
11T
12T
ピニオンギヤの抜きかた
ピニオンギヤの入れかた
Wheel Wrench
Radschlüssel
Clé pour
les roues
Llave de ruedas
ホイールレンチ
Remove the Pinion Gear
Demontage des Motorritzels
Retirer le pignon moteur.
Desmontar el piñón
Attach the Pinion Gear
Montage des Motorritzels
Replacer le pignon moteur.
Montaje del piñón
