PO
W
ER
ON
P
O
W
E
R
S
T
.
D
/
R
D
IG
I
TA
L P
R
O
P
O
R
TIO
N
A
L R
A
D
IO
C
O
N
TR
O
L S
Y
S
TE
M
P
E
R
FE
X
K
T-3
S
T
.
T
R
I
M
T
H
.
T
R
I
M
Mo
d
e
l
N
o
.
K
T
-
3
4

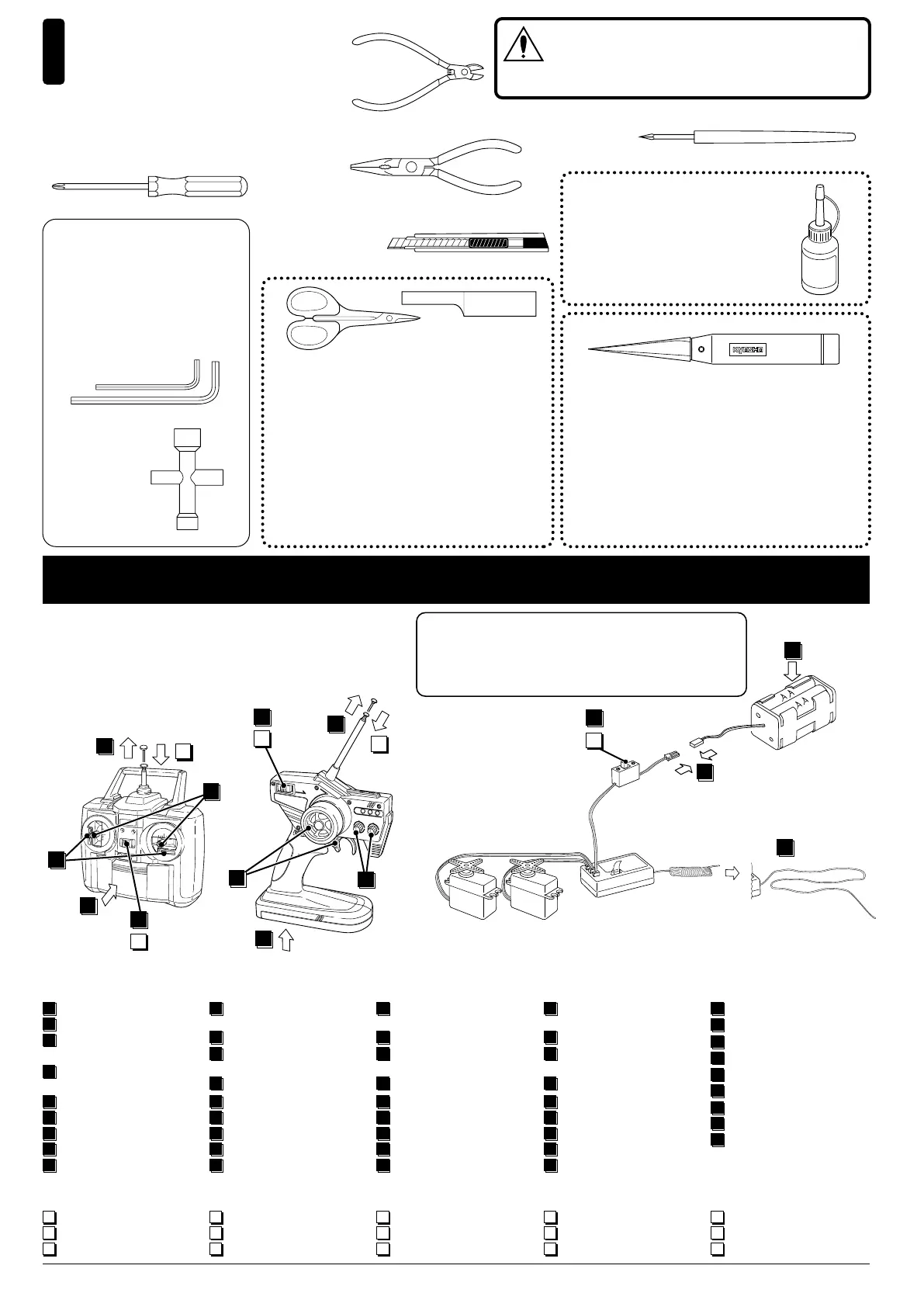

組立てに必要な工具
Tools required
Die notwendigen Werkzeuge
Les outils utilisés
Herramientas necesarias
キットに入っている工具
TOOLS INCLUDED
GELIEFERTE WERKZEUGE
OUTILS FOURNIS
HERRAMIENTAS INCLUIDAS
■カッターナイフ
Sharp Hobby Knife
Scharfes Bastelmesser
Cutter
Cuchilla de Hobby
■六角レンチ（1.5/2mm）
Hex Wrench (1.5 / 2mm)
Sechskantschlüssel (1.5 / 2mm)
Clé allen (1.5 / 2mm)
Llaves Allen (1.5 / 2mm)
■＋ドライバー（大、中、小）
Phillips Screwdriver (L, M, S)
Kreuzschlitzschraubendreher
Tournevis cruciforme
Destornilladores Phillips
■ラジオペンチ
Needle Nose Pliers
Flachzange
Pinces plates
Alicates de punta fina
■キリ
Awl
Spitzahle
Poinçon
Punzón
■ニッパー
Wire Cutters
Seitenschneider
Pince coupante
Alicate cortacables
■十字レンチ
Cross Wrench
Kreuzschlüssel
Clé en croix
Llave de cruz
プロポの準備 / RADIO PREPARATION
DIE RC-ANLAGE / PRÉPARATION DE LA RADIO / PREPARACION EQUIPO DE RADIO
ナイフエッジリーマー
KNIFE EDGE REAMER
REIBAHLE
ALESOIR SPECIAL
HERRAMIENTA TALADRO CARROCERíA
No.695101
下穴加工が不要で、直接1 ~ 15mmの穴あけができる工具です。
No need to pre-drill! Drills neat 1 ~ 15mm holes directly!
Unerläßlich, nützlich! Diese Ahle bohrt Ihnen 1 ~ 15mm
Löcher, einfach und sauber!
Un must! Permet de faire des trous de 1 ~ 15mm sans
effort! Idéal pour les carrosseries.
Perfora agujeros desde 1 a 15mm.
ラウンドカッター＆サンダー
CURVED SCISSORS & SANDER
LEXANSCHERE
CISEAUX A LEXAN
TIJERAS Y LIJADOR
Para recortar las carrocerías con la máxima precisión.
●プロポを下の順番にしたがってセットします。
Set up the radio as explained below.
Bereiten Sie die RC-Anlage wie unten beschrieben vor.
Préparez votre radiocommande comme ci-dessous.
Prepare el equipo de radio tal y como se indica.
▲受信機
Receiver
Empfänger
Récepteur
Receptor
▲スイッチ
Switch
Schalter
Interrupteur
Interruptor
▲サーボ
Servo
Seovo
●COMIENZO
●FINAL
使用する工具の取扱いには、
十
分注意してください。
CAUTION: Handle tools carefully!
WICHTIG: Gehen Sie vorsichtig mit Werkzeugen um!
IMPORTANT: Maniez les outils avec prudence!
AVISO: Maneje las herramientas cuidadosamente!
注意
3
※ステアリング・スロットル共にリバーススイッチをリバース側
にセットしてください。
Use the Transmitter "reverse switch" for steering and throttle.
Überprüfen sie die laufrichtung der beiden servos.
Inversez le sens de rotation des servos de gaz et de direction
ne position rev sur votre emetteur.
Conecte los interruptores de inversión de la dirección y gas.
5
4
3
8
ON
OFF
10
▲電池ボックス
Battery Box
Batteriehalter
Boîtier à piles
Portapilas
1
2
3
4
5
6
7
8
9
10
11
12
●始める時
●終わる時
送信機に単3乾電池をセットする。
送信機のアンテナをのばす。
電池ボックスに単3乾電池を
セットする。
電池ボックスのコネクター
をつなぐ。
受信機のアンテナをのばす。
トリムを中央にセットする。
送信機のスイッチを入れる。
受信機のスイッチを入れる。
ハンドル/トリガーを動かし
てサーボが動いているか確認。
受信機のスイッチを切る。
送信機のスイッチを切る。
送信機のアンテナを縮める。
1
2
3
4
5
6
7
8
9
10
11
12
●START
●FINISH
Insert AA-size batteries into
the Transmitter.
Extend the Transmitter antenna.
Insert the AA-size dry batter-
ies into the battery box.
Plug in the battery box.
Unwind the Receiver antenna.
Center the Transmitter trims.
Switch "ON" the Transmitter.
Switch "ON" the Receiver.
Make sure the servos move ac-
cording to your transmitter inputs.
Switch "OFF" the Receiver.
Switch "OFF" the Transmitter.
Retract the Transmitter antenna.
1
2
3
4
5
6
7
8
9
10
11
12
●ANFANG
●ENDE
Setzen Sie die AA Batterien
in den Sender ein.
Ziehen Sie die Senderantenne aus.
Setzen Sie die AA Batterien
in den Batteriehalter ein.
Schließen Sie den Batteriehalter an.
Entspulen Sie die Empfängerantenne.
Stellen Sie die Trimmer neutral.
Schalten Sie den Sender an.
Schalten Sie den Empfänger an.
Überprüfen Sie, ob die Servos sich
Ihrer Richtung entsprechend verhalten.
Schalten Sie den Empfänger aus.
Schalten Sie den Sender aus.
Ziehen Sie die Senderantenne ein.
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
10
11
12
10
11
12
●DEBUT
●FIN
Installez les piles type AA
dans l’émetteur.
Déployez l’antenne de l’émetteur.
Installez les piles type AA
dans le boîtier à piles.
Ensuite, branchez le boîtier à piles.
Déployez l’antenne du récepteur.
Mettez les trims au neutre.
Mettez l’émetteur sur “ON”.
Mettez le récepteur sur “ON”.
Vérifiez si les servos bougent selon
vos maneuvres sur l’émetteur.
Mettez le récepteur sur “OFF”.
Mettez l’émetteur sur “OFF”.
Rentrez l’antenne de l’émetteur.
No.1829
ボディのカット、仕上げ用。
曲線部分も楽に作業ができます。
For trimming body shells. Makes cutting curved lines easy!
Schneidet ohne Probleme auch Kurven. Für Karosserien
aus Lexan.
Coupe le long de lignes courbées. Pour les carrosseries.
1
2
12
送信機
Transmitter
Sender
Émetteur
Emisora
▲
6
9
Coloque las pilas AA en la emisora.
Extienda la antena de la emisora.
Coloque las pilas AA en el portapilas.
Conecte el portapilas.
Extienda la antena del receptor.
Coloque los trims en neutro.
Conecte la emisora.
Conecte el receptor.
Asegúrese que los servos se mueven
proporcionalmente a los movimientos
de los sticks.
Desconecte el receptor.
Desconecte la emisora.
Pliegue la antena de la emisora.
1
2
12
6
ON
OFF
11
7
9
ON
OFF
11
7
KYOSHO スペシャルグルー
KYOSHO Special Glue
No.96154
瞬間接着剤
Instant Glue
Sekundenkleber
Colle cyanoacrylate
Pegamento instantáneo
KYOSHO
Special Glue
To Next Page
