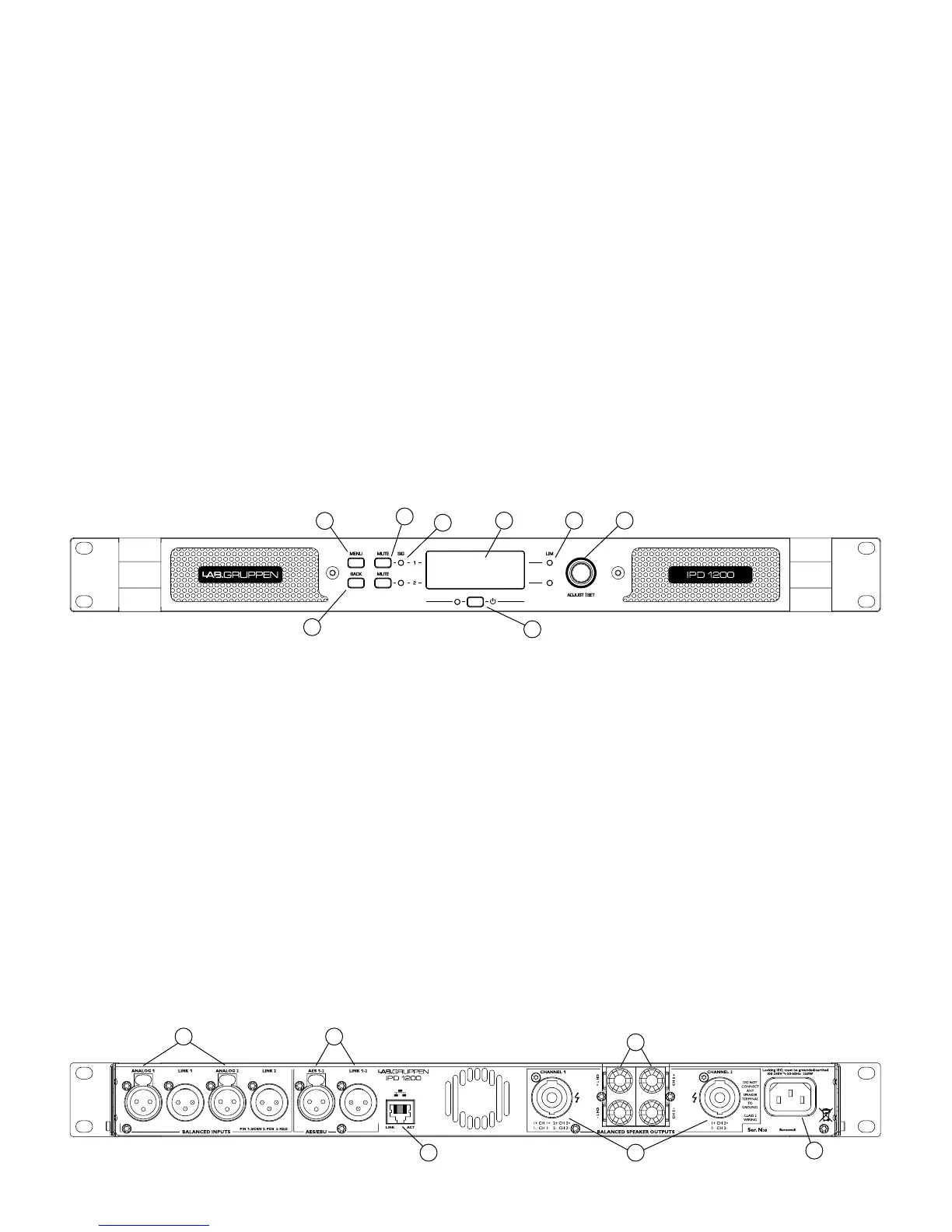

フロントパ ネル
フロントパネルは、次のインジケーターとコントロールで構成されます。
1. MENU（メニュー）− メニュー・モードを選択します。プリセット名
の確認を行います。
2. BACK（戻る）− メニュー・モード時に、上位メニューに戻ります。
3. MUTE（ミュート）− 該当チャンネルをミュートします。
4. SIG（シグナル）− 信号を検知すると、緑に点灯します。インプット・
ミキサーの入力段でクリップが生じると、赤く点灯します。
5. POWER（パワー）− スタンバイ時には赤く点灯します。
6. LIM（リミット）− 信号のリミッティング時に点灯します。リミッティ
ングの稼働条件は次の通りです：
• ボルテージ・リミットの設定値に達した。
• レール電圧がスレッショルド設定値を下回った（両方の LED が高速に
1.5 秒間点滅します）。
• 出力が最大電流値に達した。
• 電源がレール電圧を維持できない。
7. ADJUST/SET（調節／設定）エンコーダー − セットアップ・モード時
におけるエンコーダー回転の操作は、メニュー項目の移動または選択パラ
メーターの値変更を行います。エンコーダーを押す操作は、パラメーター
の選択またはメニューの下位レイヤーへの移動を行います。
オペレーション・モード時のエンコーダー回転の操作は、アウトプット・
ゲインの調節を行います（アウトプットはギャングされます）。
8. バックリット・ディスプレイ − オペレーション・モード時には、次の
設定とステータスが表示されます。
• レベル表示（横 VU メーター、チャンネル独立）
• デバイス名ならびにプリセット名
セットアップ・モード時には、選択メニューとパラメーターが表示されま
す。DSP セットアップの手順については、オペレーション・マニュアル
をご参照ください。
1
2
3
4
5
6 78
リアパネル
リアパネルは、次のコネクターで構成されます。
1. BALANCED INPUTS/ANALOG ／ LINK（アナログ・バランス・イン
プット／リンク・アウトプット）− 各チャンネルのアナログ・インプット用
XLR-F コネクター、ならびにリンク・アウトプット用 XLR-M コネクターです。
2. AES/EBU ／ LINK（AES3 インプット／リンク・アウトプット）− 各チャ
ンネルの AES3 デジタル・インプット用 XLR-F コネクター、ならびにリ
ンク・アウトプット用 XLR-M コネクターです。
3. ネットワーク（イーサネット）コネクター − イーサネット・ネットワー
ク接続用の RJ45 コネクターです。Win/Mac 機または iPad を、有線イーサネッ
ト接続または外部 WiFi ルーター経由の無線イーサネット接続をすることで、
外部コントロールと監視が行えます。有効なネットワーク接続が確立されると
コネクター下のLINK LED が、ネットワーク通信時には ACT LED が点灯します。
4. スピコン・アウトプット・コネクター − 左側 CHANNEL 1 コネクター
は 4 ポールで、チャンネル 1 のみまたはチャンネル 1 と 2 を接続できます。
右側 CHANNEL 2 コネクターはチャンネル 2 のみの信号を出力します。
5. バインディングポスト・コネクター − チャンネル 1 とチャンネル 2 用
のアウトプット・コネクターです。
6. 電源コネクター − ロック機構付 IEC コネクターです。100 V 〜 240 V
／ 50-60 Hz の電源に対応します。機器を使用する地域に適した IEC ケー
ブルをご使用ください。
1 2
3 4
5
6
