Terminali
Utilizzare i terminali della piastra PCB per collegare l’alimentazione elettrica e il dispositivo
di controllo.
Terminale Funzione
COM Comune
NO Normalmente aperto
NC Normalmente chiuso

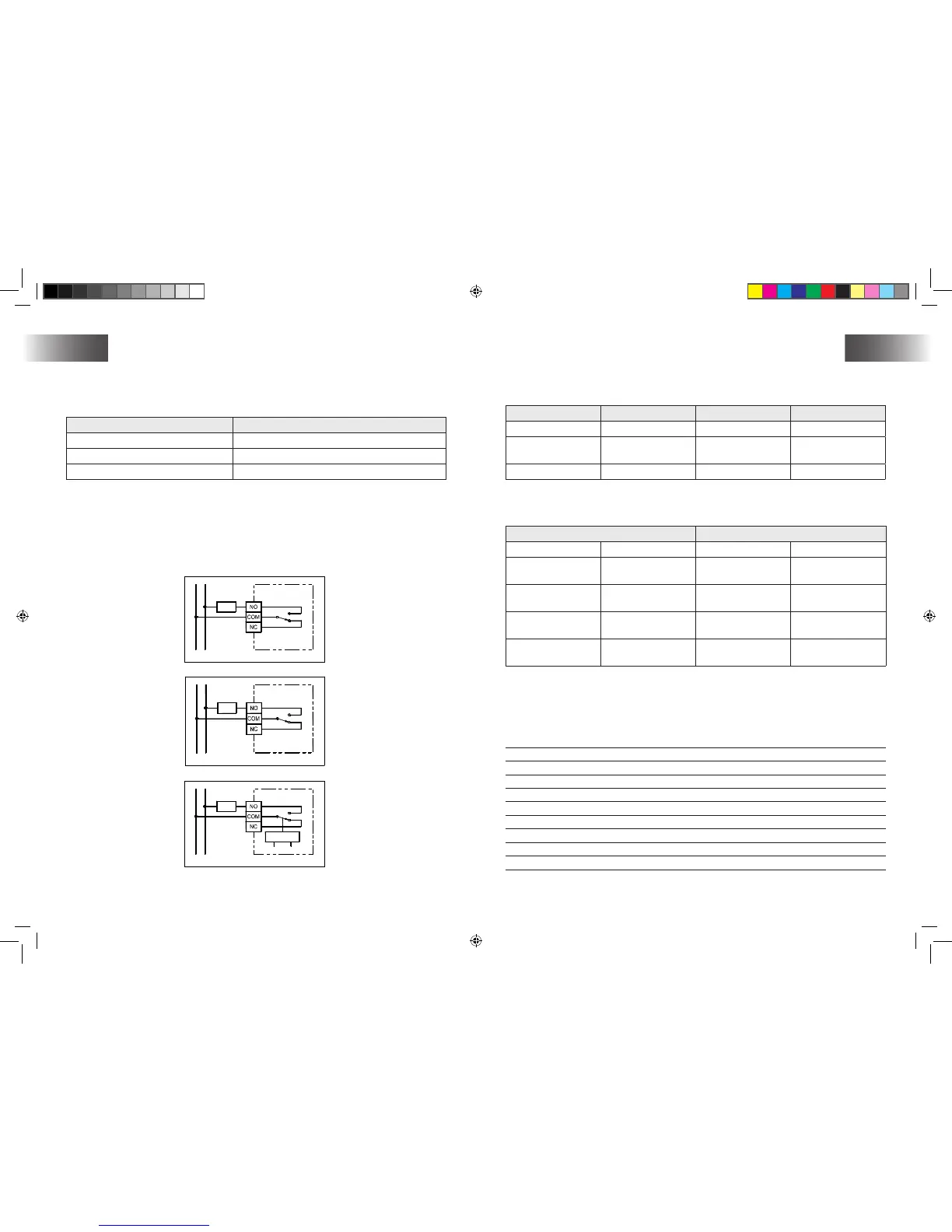

Diagrammi di cablaggio
Collegare i conduttori del sistema ai morsetti secondo il diagramma di cablaggio riportato di
seguito.
Collegare la fase 230V CA al morsetto “COM”.
Collegare il risc./raffr. in serie con il morsetto “NO” e il neutro 230V CA.
Chiudere l’involucro.
1�
2�
3�
ITA ITA
Interruttori
Utilizzare gli interruttori della piastra PCB per attivare o disattivare le funzioni seguenti.
Interruttore Funzione OFF On
Risc./Raffr. Sistema Risc./Raffr. Risc. (predefinito) Raffr.
PWM Modalità di controllo
Controllo On-Off
(predefinito)
Controllo PWM
C/F Scala temperatura Celsius (predefinito) Fahrenheit
Utilizzare gli interruttori SPAN1 e SPAN2 della scheda PCB per selezionare l’INTERVALLO
come riportato nella tabella seguente.
Interruttore Modalità di controllo
SPAN2 SPAN1 Controllo On-Off Controllo PWM
Off (predefinito) Off (predefinito) 0,5°C/ 1°F
1,0°C/ 2°F, 300
secondi
Off On 1,0°C/ 2°F
2,0°C/ 4°F, 300
secondi
On Off 1,5°C/ 3°F
1,0°C/ 2°F, 300
secondi
On On 2,0°C/ 4°F
2,0°C/ 4°F, 300
secondi
Le impostazioni predefinite in fabbrica di tutte le funzioni sono riportate nella tabella prece-
dente.
Dati tecnici
Dimensioni: 106 (L) x 106 (A) x 31 (P) mm
Materiali: Policarbonato (PC)
Peso: 200 g
Batteria: Alcalina tipo AA 1,5 V x 2
Tensione di commutazione max: ~ 230 V CA/ 50 Hz
Corrente di commutazione max: ~ 3(1) A
Campo di controllo della temperatura: 10-35ºC
Intervallo temperatura di controllo: 0,5/1/1,5/2ºC
Temperatura di esercizio: 0ºC - 50ºC
Temperatura di stoccaggio: -20ºC - 60ºC
