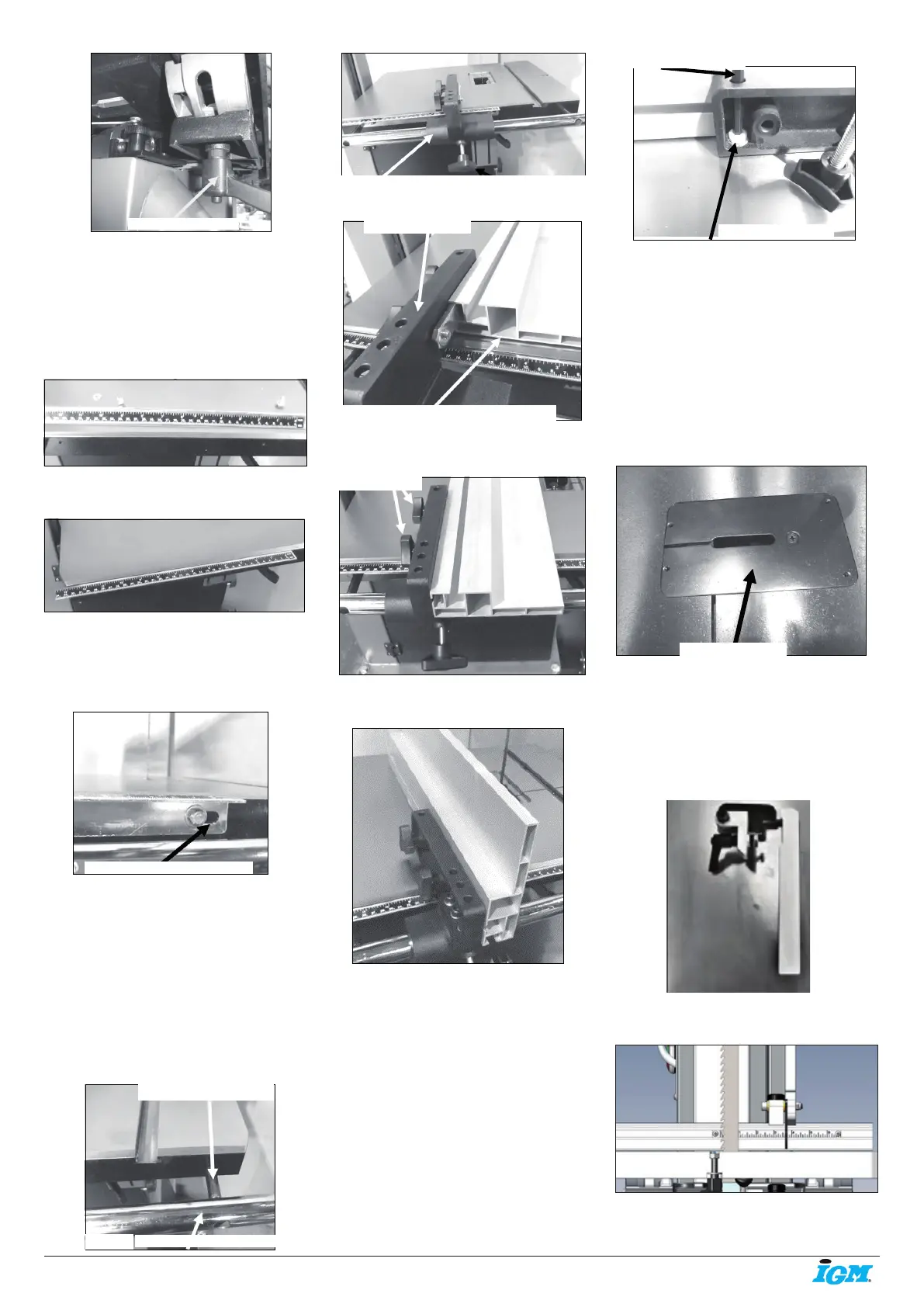

-42-www.igm.cz
Obr. 20
Po upevnění stolu do zavěšení připevněte dvě
aretační kliky. Srovnání stolu s pilovým pásem
najdete dále v manuálu.
6.4 Připevnění měřítka
Měřítko se šroubky
Obr. 21
Stůl s nainstalovaným měřítkem
Obr. 22
Připevněte měřítko ke stolu pomocí přiložených
šroubů. Neutahujte šrouby úplně, poloha
pravítka bude muset být upravena vůči
pilovému pásu (dále v manuálu).
Obr. 23
6.5 Instalace pravítka
1. Připevněte vodící tyč ke stolu pomocí držáků
a šroubů.
Pozn.: Vzdálenost mezi upevňovacími otvory
a koncem tyče je odlišná a konec, který je
nejvzdálenější, musí být blíže zadní straně pily
(nejblíže ke sloupu).
2. Nasuňte držák pravítka na tyč a upevněte
šroubem.
3. Pravítko nasuňte na mechanismus.
4. Pravítko jemně nadzvedněte a zaaretujte
pomocí upínacích šroubů.
Obr. 25
Obr. 26
Pravítko v horizontální pozici
Obr. 27
Pravítko ve vertikální pozici
Obr. 28
Držák pravítka a pravítko jsou nadzvednuty
nad stůl nylonovým šroubem. Tento šroub
chrání povrch stolu před poškrábáním. Šroub je
nastavitelný.
Pozn.: Aretační šroub pravítka je na obrázku
odšroubován.
Obr. 29
6.6 Instalace stolní vložky a pravítkového
dorazu
Stroj je dodáván se stolní vložkou přidržovanou
šroubkem. Vložku musíte před instalací nebo
odinstalací pásu odmontovat. Vložka je vyrobena
z měkkého hliníku, aby se nepoškodily zuby
pásu pokud by s ní přišly do kontaktu. Vložka je
vybavena šrouby pro vertikální seřízení s rovinou
stolu. Vložka je nastavena z výroby, upravte v
případě nutnosti. Umístěte přes stůl pravítko a
upravte šrouby tak, aby byla vložka stolu v rovině
se stolem.
Obr. 30
Instalace zarážky pravítka
Zarážku na pravítku můžete použít k nastavení
délky při řezání neprůchozích řezů. Chcete-li
zarážku nastavit, musí být stupnice připevněna
do T-drážky na horní straně pravítka ve svislé
poloze. Hodnota „0“ musí být srovnána s čepelí
pilového pásu. Zarážku nastavte na požadovanou
délku řezu a zaaretujte rychloupínací rukojetí.
Obr. 31
Obr. 32
prostor pro úpravu měřítka
podpěra pravítka
vymezovač pravítka
aretace pravítka
držák pravítka
držák pravítka
Pravítko v horizontální pozici
jištění pravítka
inbusový klíč
inbusový šroub
stolní vložka
aretační klika
Obr. 24
