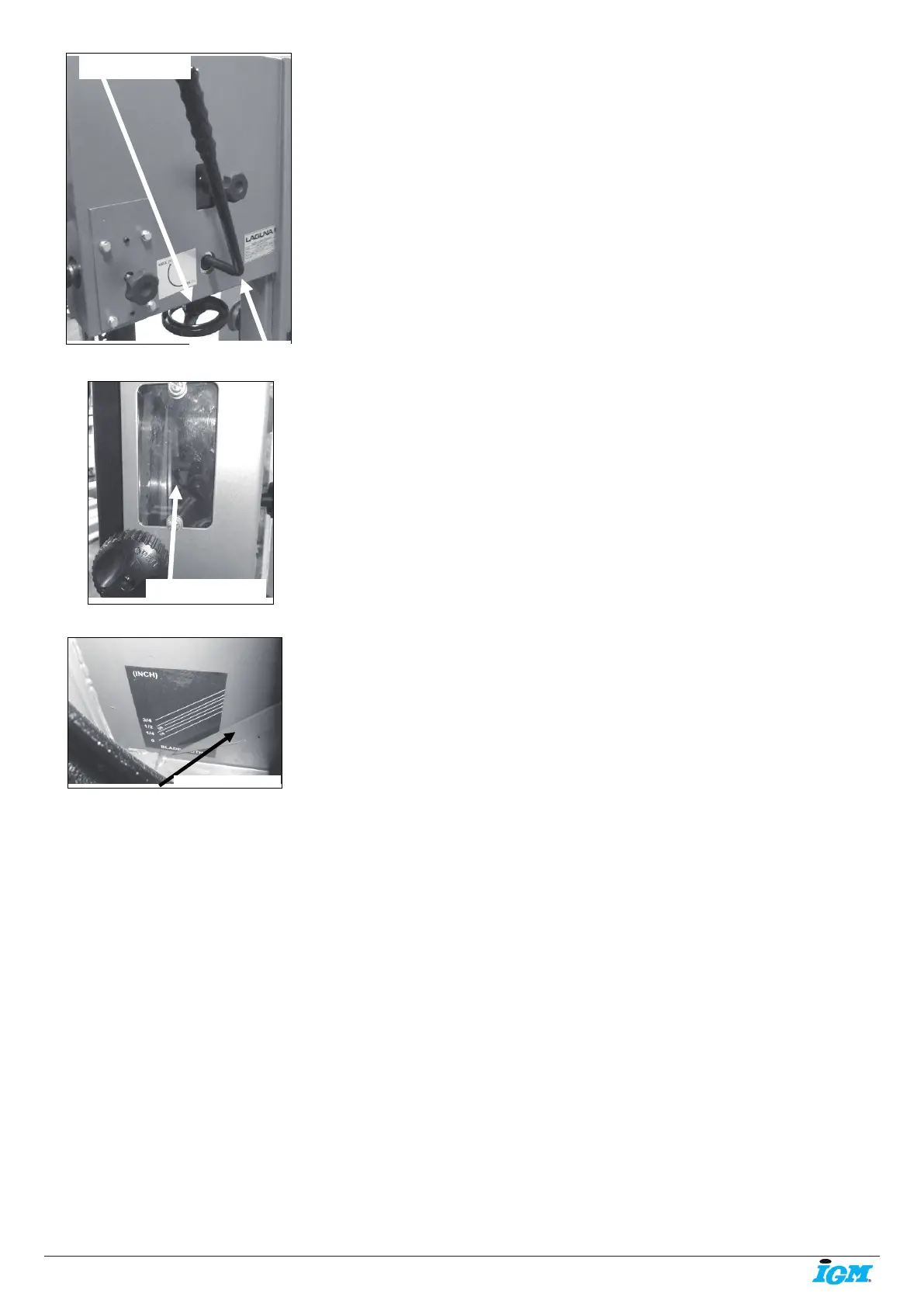

beállítást ellenőrző
néző ablak
feszesség jelző
szalag feszítés
(feszített)
szalag feszesség
szabályozó
43. ábra
44. ábra
45. ábra
1. eljárás
A felső kerékre nézve tegye az ujját 9 óra
helyzetbe. Húzza lejjebb az ujját 15 cm-re és
közepes erővel nyomja meg a fűrészszalagot.
Az eltérés 4-6 mm kell, hogy legyen. Szerelje
fel az összes burkolatot és zárja be az ajtót.
Helyezze vissza az asztalbetétet és ellenőrizze,
hogy a fűrészszalag szabadon mozog a betét
nyílásán keresztül. Ellenőrizze, hogy a gépről el
van távolítva minden kulcs és szabad rész.
Csatlakoztassa a fűrészgépet a feszültségre.
Egy másodpercre kapcsolja be a gépet majd
kapcsolja ki. Figyelje meg, hogy fut a szalag.
Ha a fűrészszalag megfelelően van vezetve,
hagyja a gépet teljes teljesítménnyel dolgozni.
Ha módosítani kell a beállításon, ismételje meg.
2. eljárás
Az 1. módszer szerint feszítse, meg a szalagot.
Zárja be az ajtót, és győződjön meg arról, hogy
az összes burkolat fel van szerelve.
Indítsa el a gépet és a gép elején állva gyelje
a szalagot. Nagyon lassan kezdje el a szalagot
lazítani, amíg el nem kezd kilengeni. Majd újra
kezdje el a szalagot megfeszíteni, amíg le nem
áll a kilengés. A szalagfeszesség beállításához
a kulcs egy teljes fordulatával feszítse meg a
szalagot. Folyamatosan majd meggyőződik
majd, hogy minden szalag típus és méret
több-kevesebb további feszesség módosítást
igényel. Pld. a 0,15 cm szalag kevesebb
módosítást igényel, mint a 1, 9 cm . Egy kis
gyakorlati tapasztalattal a szalagfeszesség
beállítása csak javulni fog.
A feszesség beállítás alapja az, hogy a szalag
minimális megfeszítésnél egyenes legyen.
Minél kisebb a megfeszítés, annál nagyobb az
élettartama, ugyanúgy a gépé is.
Megjegyzés: A felső kerék rugóval rendelkezik,
amelyik egyenletes nyomást gyakorol a
fűrészszalagra. A vágás hőt termel, és
lassacskán a szalag megnyúlik. A rugó
kompenzálja ezt a hosszanti megnyúlást,
feszesség beállításkor ügyeljen, hogy ne
mozdítsa el a rugót.
Megjegyzés: Ha a szalagfűrészgépet hosszú
ideig (1 naptól több) nem használja, lazítson
a szalagfeszességén. Ezzel meghosszabbítja
a szalag és a gép élettartamát. Ha a
szalagot feszesen hagyja, akkor a kerekeken
mélyedések és fogak jelenhetnek meg, amelyek
vibrációt okozhatnak vagy befolyásolhatják
a gép működését. A feszesség meglazítása
jelentősen megnöveli a gép, a csapágyak és a
kerekek élettartamát.
Ha a munka után meglazítja a szalagot,
láthatóan jelölje meg ezt. A megjelölésen
adja meg a menetek számát, amennyire
meglazította, hogy így Ön vagy más kezelő
személyzet lássa, mennyire kell megfeszíteni a
szalagot.
A szalag leszerelése a fűrészgépről
1. Csatlakoztassa le a gépet a tápfeszültségről
2. Távolítsa el az asztal két felét kiegyenlítő
szorítót.
3. Távolítsa el az összes burkolatot.
4. Szerelje ki az asztalbetétet.
5. Lazítsa meg a szalag feszességét a felső
kereken.
6. Nyissa ki az ajtót és vegye ki a
fűrészszalagot (használjon védőkesztyűt és
védőszemüveget); óvatosan húzza ki az asztal
résén keresztül.
7.5 A fűrészszalag vezetésének
szabályozása
A legtöbb szalagvezető úgy van tervezve, hogy
a szalagot oldalon vezesse, a szalag hátsó
részén lévő oldalvezetők fölé vagy alá irányítsa.
Így a szalag véletlenül elfordulhat, amikor a
vágandó anyag nyomást gyakorol a szalag
hátulsó vezetőjére. Ezt a nem kívánt elfordulást
a Laguna vezetők kiküszöbölik, mivel a
szalagot a hátsó vezető fölött és alatta vezetik,
és ezzel jelentős stabilitást biztosítanak a
szalagnak. A szabadalmaztatott Laguna vezető
kerámiából van elkészítve. Ennek az anyagnak
az az előnye, hogy kiváló kopásállósággal
rendelkezik és hosszú évekre biztonságos
működést biztosít.
Olvassa el a következő megjegyzéseket,
segítségül lesznek a Laguna vezető
rendszer optimális beállításakor.
A vezető rendszer rossz beállítása,
ugyanúgy, mint más részek beállítása is, a
fűrészszalag vagy a fűrészgép egyéb részeinek
meghibásodását okozhatja. A vezetők teste
nem érintkezhet a fűrészszalaggal. Javasoljuk a
fűrészszalag kézi vezetését a vezetők rögzítése
nélkül, ameddig nem lesz biztos a szalag
helyes vezetésében. Csak ezután rögzítse a
vezetőket és hagyja vezetni a szalagot.
Megjegyzés a Laguna kerámia vezetőkhöz.
1. A fűrészszalag felszerelésekor a vezetőket
a javaslatok szerint szabályozza és a szalagot
kézileg vezesse legalább két teljes fordulatig.
2. A szalag hegesztése rossz lehet és
bárminemű pontatlanság sérülést okozhat a
kerámia vezetőkön (hátulsó és oldalsó rész)
valamint a fűrészszalagon. Ha a fűrészszalag
rosszul van összehegesztve, küldje vissza
beszállítónak vagy munkálja meg.
3. A hátulsó vezető kerámiából van elkészítve,
és mihelyst a szalag nyomást kezd rá
gyakorolni, súrlódás keletkezik a szalag
és a kerámia között. Eközben szikra is
keletkezhet. Ez egy normális jelenség, amely
fokozatosan eltűnik a szalag hátulsó részének
öncsiszolásával.
4. A hátulsó vezetőn horony jelenik meg
(szintén normális jelenség). Javasoljuk, minden
ledolgozott 8 óra után 15 fokkal elfordítani a
vezetőt. A horony így nem fog tovább mélyülni
és a vezető minden oldalról egyformán fog
kopni.
5. A Laguna 1412 vezető rendszerét a 0,6-1,9
mm fűrészszalagokhoz lehet használni.
6. A Laguna vezető rendszer a fűrészszalag
vezetéséhez kerámia vezetőket használ. Ez a
rendszer több előnnyel rendelkezik (nem vezeti
a hőt, ellenáll a kopásnak, stb.). Egy hátránya,
a vezetők törékenysége, nem szabad, hogy
rájuk essen valami, vagy rossz minőségű
fűrészszalagot próbál használni. A fentiekben
leírt bármelyik jelenség a vezető széttörését
vagy egyéb sérülését okozhatja, és ezzel
befolyásolhatja a funkciójukat. Semmiféle
sérülésre nem terjed ki a garancia vállalás.
7. A gép indítása előtt az oldalsó vezetőket meg
kell húzni, ellenkező esetben a fűrészszalag
becsípése vagy egyes vezetők sérülése
következhet be.
8. Friss fa vágásakor a fűrészszalagra gyanta
ragadhat. A kerámiavezetők segítenek a
szalag tisztán tartásában, mert magukra szedik
a gyantát. Ezért azt javasoljuk, hogy minél
közelebb állítsa a vezetőket a szalaghoz, de
arról ne feledkezzen meg, hogy a fűrészszalag
fogai nem érintkezhetnek a vezetőkkel. Még ha
a vezetők segítenek is a gyanta eltávolításában,
de bizonyos fák vágásakor annyi gyanta
kerülhet a szalagra, hogy a tisztítását kézileg,
oldószer használatával kellesz elvégezni.
7.6 A vezetőgörgők szabályozása
A fűrészszalag a hátsó vezetőgörgő közepén
kell, hogy szaladjon, az oldalsó vezetőket
párhuzamosan kell beállítani a szalaghoz. Ha
a vezetőt áttolta ebbe a helyzetbe, folytassa a
szabályozást a következő javaslatok szerint:
A felső oldalsó vezetők párhuzamos síkba
való beállítása
Lazítsa meg az oldalsó vezetőt és amennyire
csak lehet tolja el magától. Lazítsa meg a teljes
vezető rendszert és tolja el a szalagról.
A hátulsó vezetőt húzza a maga irányába, hogy
könnyedén érintse a szalagot és reteszelje be.
Lazítsa meg a kart, amelyik a vezetők előre-
hátra való mozgását irányítja. A kerámia
vezetőket úgy állítsa be, hogy párhuzamosak
legyenek a fűrészszalaggal, de ne legyenek
egy síkban a szalag fogaival.
Ebben a helyzetben rögzítse a vezetőket.
Az oldalsó vezetőt könnyedén nyomja a
szalaghoz és érintkezéskor reteszelje. A
másik oldalsó vezetővel ismételje meg ezt a
munkafolyamatot, és győződjön meg arról, hogy
a szalag és a vezető között minimális hézag
van. A helyes hézag nagyság beállításához
papírlapot ajánlunk. Húzza meg a szorítót
és vegye ki a papírt. Kézzel forgassa meg
a szalagot. És győződjön meg arról, hogy
a hegesztés nem sérti a kerámia vezetőt,
ellenkező esetben a vezető megsérülhet. Ha
rossz a hegesztés, a szalagot küldje vissza a
beszállítónak, vagy javítsa ki.
Kézileg forgassa a szalagot és ellenőrizze
a szalag helyes vezetését és a minőségét.
