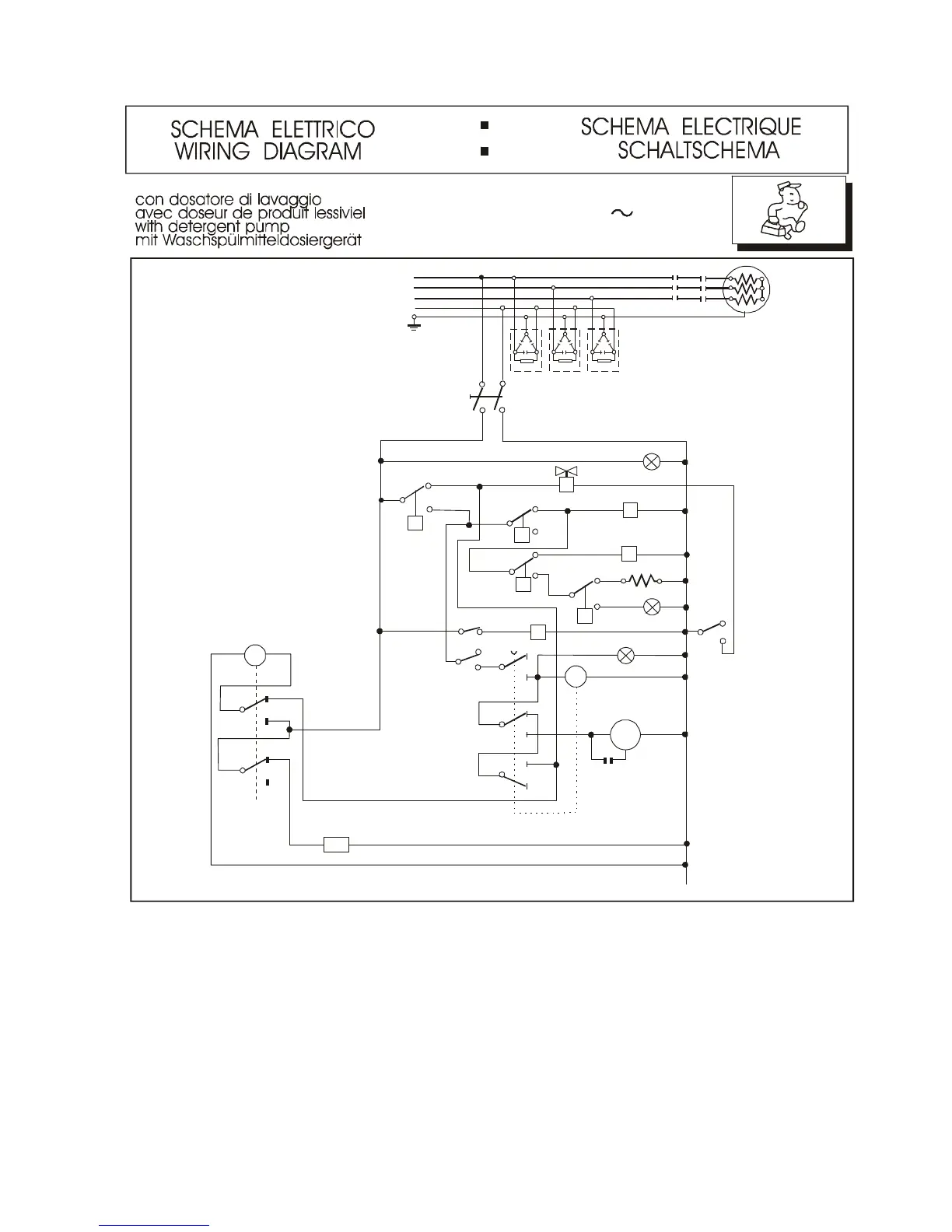

lamber F85 User Manual

Interruttore generale
Finecorsa
Resistenza boiler
Resistenza vasca
Lampada spia linea
Lampada temperatura
Lampada spia livello e ciclo
Contattore resistanza boiler
Contattore finecorsa
Contattore di sicurezza
Pressostato
Termostato boiler
Termostato vasca
Termostato di sicurezza
Motorino timer
Timer
Pompa lavaggio
Elettrovalvola carico
e risciacquo
Condensatore
Filtri antidisturbo
Interrupteur général
Microinterrupteur
Résistance Surchauffeur
Résistance Cuve
Lampe de ligne
Lampe Témpérature
Lampe de cycle
Contacteur Rés.Surchauffeur
Contacteur Microinterrupteur
Contacteur de sureté
Pressostat
Thermostat Surchauffeur
Thermostat Cuve
Thermostat de sureté
Moteur Timer
Timer
Pompe de lavage
Electrovanne chargement
et rinçage
Condenseur
Filtres ante-ennui
I1
Fc
R1
R2
LS
LS2
LS4
MT1
MT4
MT3
CP
CT1
CT2
CT3
M
T1-T3
PM
EV1
Cd
Ad 1-3
I1
Fc
R1
R2
LS
LS2
LS4
MT1
MT4
MT3
CP
CT1
CT2
CT3
M
T1-T3
PM
EV1
Cd
Ad 1-3
Main switch
Limit switch
Boiler elements
Tank elements
Main switch lamp
Temperature lamp
Cycle lamp
Boiler elements contactor
Limit switch contactor
Security contactor
Pressure switch
Boiler thermostat
Tank thermostat
Security thermostat
Timer motor
Timer
Electric pump
Loading and rinsing solenoid
valve
Capacitor
Suppressors
Hauptschalter
Endschalter
Boilerheizung
Tankheizung
Netzkontrollampe
Temperaturekontrollampe
Zykluskontrollampe
Schütz für Boilerheizung
Schaltrelais Fc
Schütz für Sichereit
Druckwächter
Boilerthermostat
Tankthermostat
Sichereitsthermostat
Timermotor
Timer
Pumpe
Elektrisches Wassereinlaufventil und
Spülventil
Kondensator
Entstörfilter
Cd 10 uf
LS
I1
T1
MT4
T2
1
4
2
3
11
P
CP
6
5
CT2
v
v
CT3
8
9
13
12
40
10
18
20
7
15
17
16
T3
EV1
MT3
v
CT1
MT1
R2
LS2
MT4
Fc
LS4
MT4
PM
M
F-TD40-210797
Motorino dosat.lavaggio
Timer dosat.lavaggio
Moteur doseur produit lessiviel
Timer doseur produit lessiviel
M1
T1a-T1b
M1/M2
T1a-T1b
Deterg. pump timer motor
Detergent pump timer
Waschmitteldosiergerät timermotor
Waschmitteldosiergerät Timer
T1b
T1a
Dos
M1
400 V3N 50Hz
T
R
S
MT3
MT1
R1
30
31
32
N
Ad1
Ad2
Ad3

lamber F85 Specifications

General
