71
DE

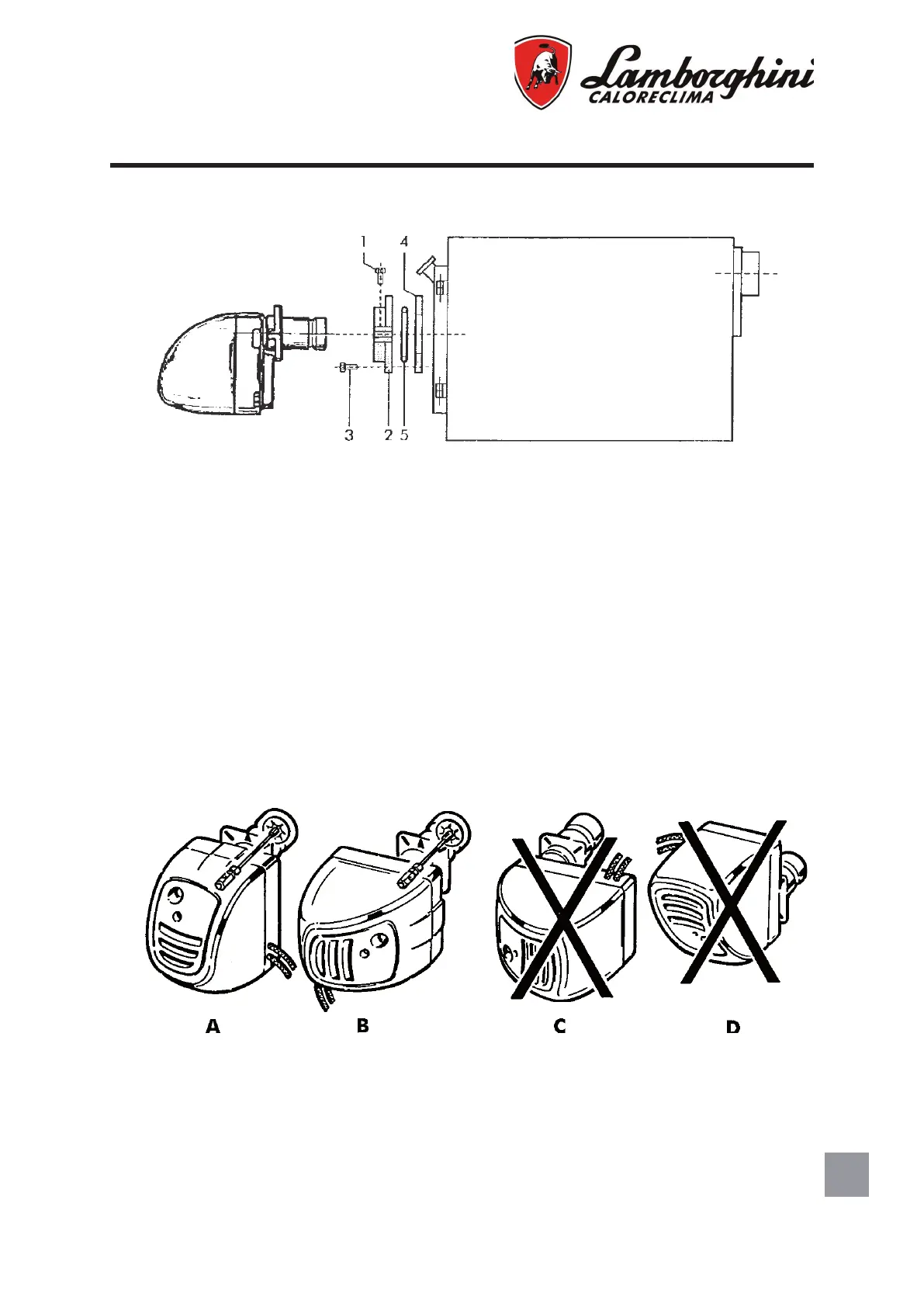

MONTAGE AM KESSEL
POSITIONIEREN DES BRENNERS
Wir empfehlen, den Brenner in den in Abbildung A und B gezeigten Positionen am
Heizkessel zu montieren.Die Montage in den Positionen C und D vermeiden, um
nicht die Tropfschutzvorrichtung im Düsenträgerunbrauchbar zu machen, und vor
allem, um eine gute Einstellung der Luftklappe und ihre sofortige Schließungbei au-
sgeschaltetem Brenner zu ermöglichen. Den Brenner nur im äußersten Notfall in den
Positionen C undD montieren.
WICHTIG: Falls der Brenner in Position B installiert wird, muss der Düsenträger so
um 60° gedreht werden,dass die Kerbe auf dem Rohr nach oben zeigt. Dann den
Brenner mit der Schraube und die Anschlussplatte mit den beiden oberen Schrauben
befestigen.
Den Flansch 2 mit 4 Schrauben 3 am Kessel befestigen und dazwischen die Isolier-
dichtung 4 und eventuell den Isolierzopf 5 einfügen. Den Brenner in den Flansch
einsetzen, so daß das Flammrohr gemäß den Angaben des Kesselherstellers in die
Brennkammer hineinragt. Zur Befestigung des Brenners die Mutter 1 anziehen.
