Allgemeine Hinweise zur erfolgreichen
Montage
Lesen Sie bitte die Montageanleitung sorgfältig durch
und befolgen Sie die Sicherheitshinweise. Nehmen
Sie sich ausreichend Zeit für den Zusammenbau.
Schaen Sie zuvor eine ebene Arbeitsäche von etwa
zwei bis drei Quadratmetern. Entnehmen Sie das
Gerät der Verpackung! Legen Sie sich die Teile und das
benötigte Werkzeug in Grinähe bereit.
Beachten Sie bitte: Ziehen Sie erst nach Beendigung
der Montage alle Schraubverbindungen fest an.
Ansonsten kann es zu unerwünschten Spannungen
kommen.
Einzelteilliste
1. Handgri 3
2. Lüftungsscheibe 2
3. Haube 1
4. Haubenhalter 1
5. Grillrost 1
6. Kohlerost 1
7. Feuerschüssel 1
8. Stativverstärkung 3
9. Radstativ 2
10. Ascheauangblechhalter 3
11. Rad 2
12. Drahtablage 1
13. Stativkappe (vormontiert) 1
14. Ascheauangblech 1
15. Standstativ 1
16. Kohleteiler 2
Montage vorbereiten
Überprüfen Sie bitte anhand der nachstehenden Liste
und Zeichnung die Vollständigkeit der Einzelteile.
Legen Sie die Teile und das benötigte Werkzeug zum
Zusammenbau bereit.

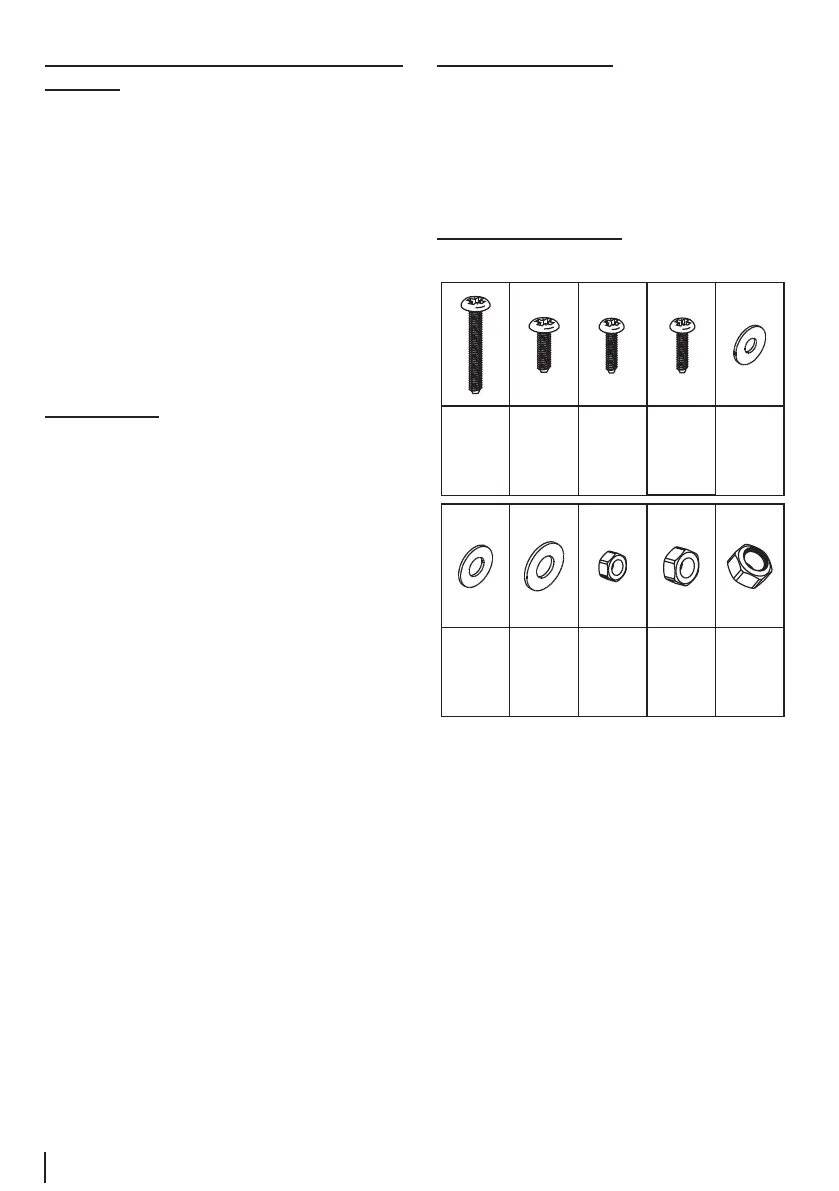

Verbindungselemente
(auch vormontierte verbindungselemente sind mit aufgeführt!)
M4x10
2x
M6x10
6x
M6x25
3x
M4x16
3x
Ø4xØ8
2x
Ø6xØ10
6x
Ø6xØ20
3x
M4
2x
M6
6x
M8
2x
