Landmann Rocket Roaster 590201 - Parts List; Assembly Diagram

MODELS 590201, 590202, 590203
PARTS LIST
Page 2
ROCKET ROASTER

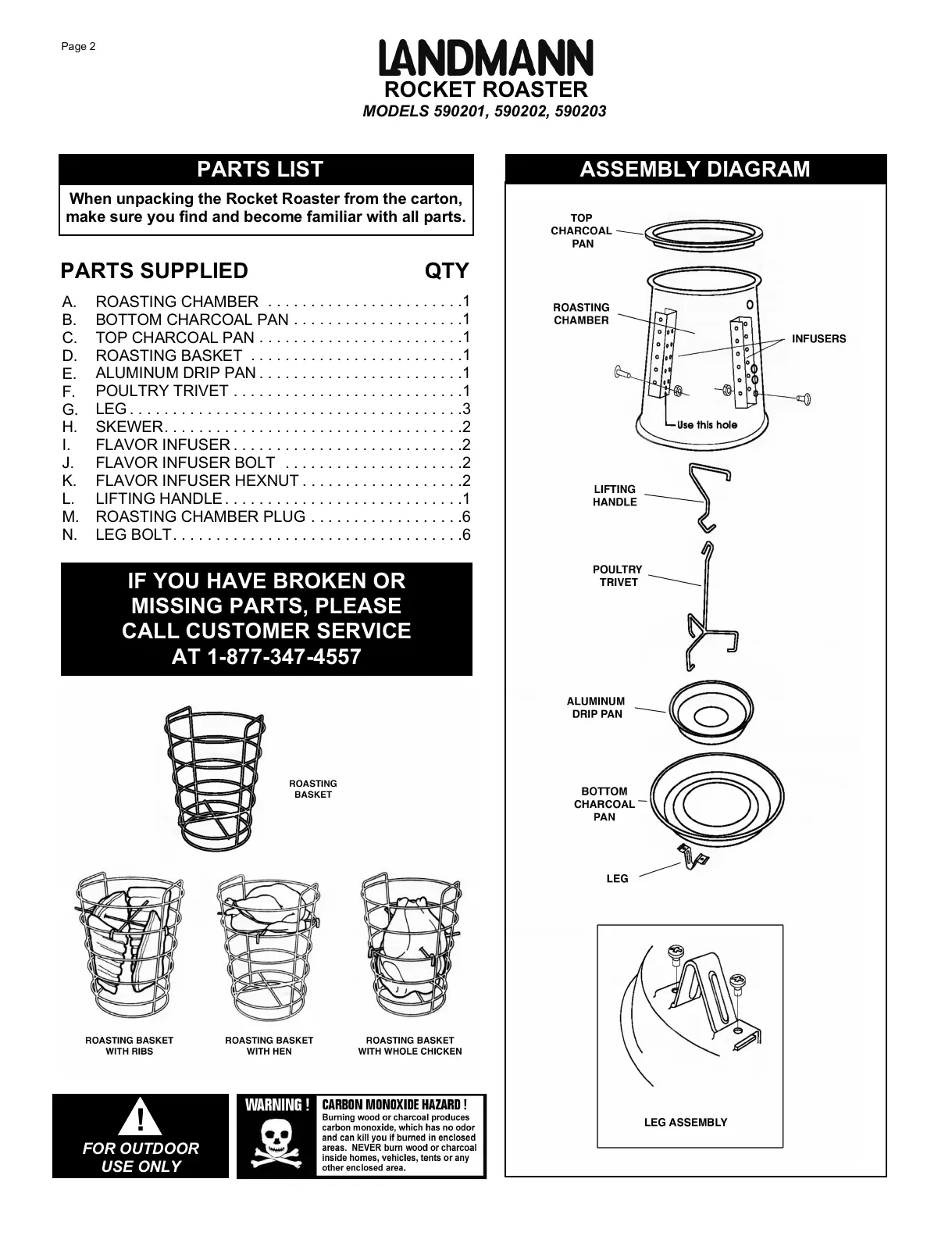

PARTS LIST ASSEMBLY DIAGRAM
When unpacking the Rocket Roaster from the carton,
make sure you find and become familiar with all parts.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
PARTS SUPPLIED
A.
B.
C.
D.
E.
F.
G.
H.
I.
J.
K.
L.
M.
N.
QTY
ROASTING CHAMBER
BOTTOM CHARCOAL PAN
TOP CHARCOAL PAN
ROASTING BASKET
ALUMINUM DRIP PAN
POULTRY TRIVET
LEG
SKEWER
FLAVOR INFUSER
FLAVOR INFUSER BOLT
FLAVOR INFUSER HEXNUT
LIFTING HANDLE
ROASTING CHAMBER PLUG
LEG BOLT
FOR OUTDOOR
USE ONLY
!
IF YOU HAVE BROKEN OR
MISSING PARTS, PLEASE
CALL CUSTOMER SERVICE
AT 1-877-347-4557
