20
1 - Passante per manubrio
2 - Protezione serbatoio
3 - Cricchetto
4 - Cinghia con bloccaggio
5 - Gancio J
Il sistema di ssaggio per motociclette è costituito da due cinghie dotate ciascuna di un passante per il manubrio e un cricchetto.
Le cinghie devono passare all‘interno della protezione del serbatoio in senso incrociato, vedi gura 2.
Spingere la motocicletta sul rimorchio tutta in avanti no a quando la ruota anteriore non si posiziona correttamente nel
supporto. Scegliere la variante di ssaggio più adeguata per la propria moto, vedere le gure 3 - 6. Applicare il sistema di ssag-
gio come illustrato nelle gure. Serrare le cinghie leggermente e uniformemente tramite i cricchetti. Tramite la cinghia dotata
di bloccaggio si ssa la ruota posteriore della motocicletta al binario del rimorchio, gura 7. A questo punto, stringere la cinghia
e chiudere il cricchetto.

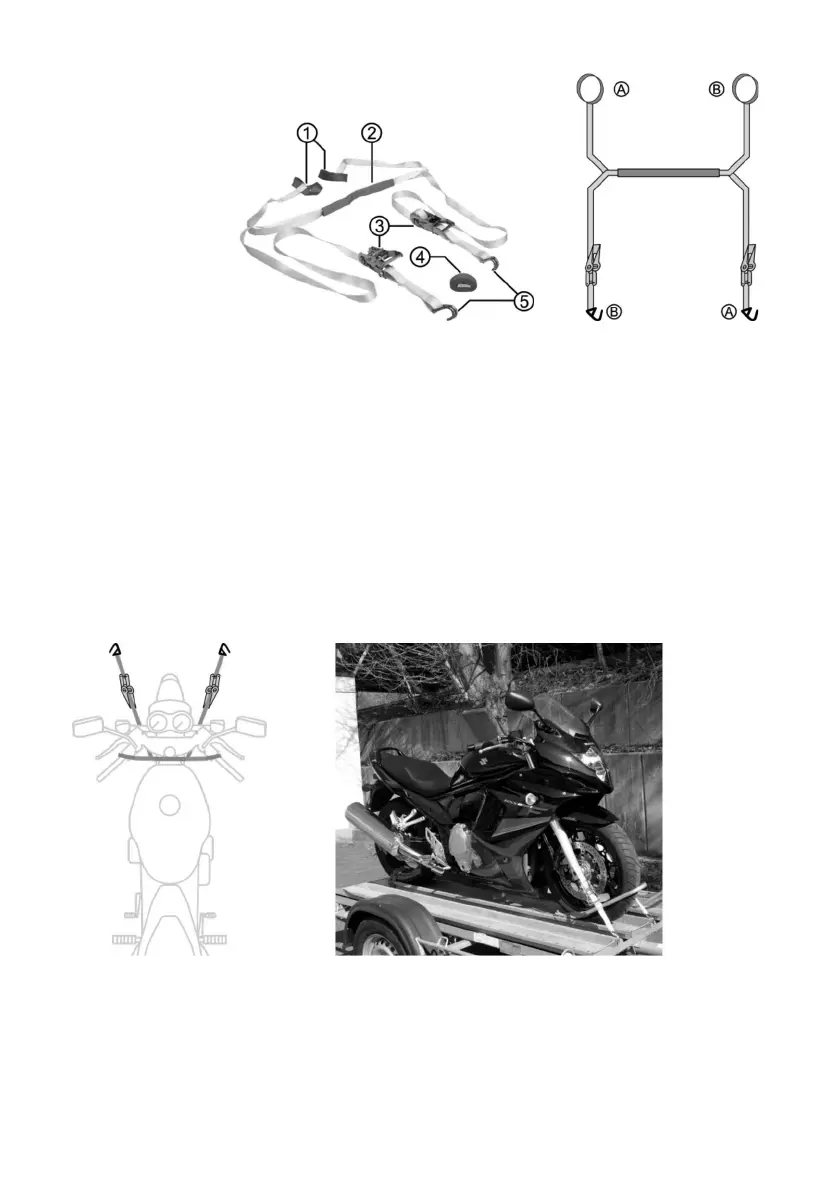

Figura 1: Vista d‘insieme
Figura 3: Schizzo variante 1 Figura 4: Variante 1
Figura 2: Applicazione
5. ISTRUZIONI PER L‘USO
5.2 APPLICAZIONE
5.3 FISSAGGIO DELLA MOTOCICLETTA SUL RIMORCHIO
5.1 VISTA D‘INSIEME
