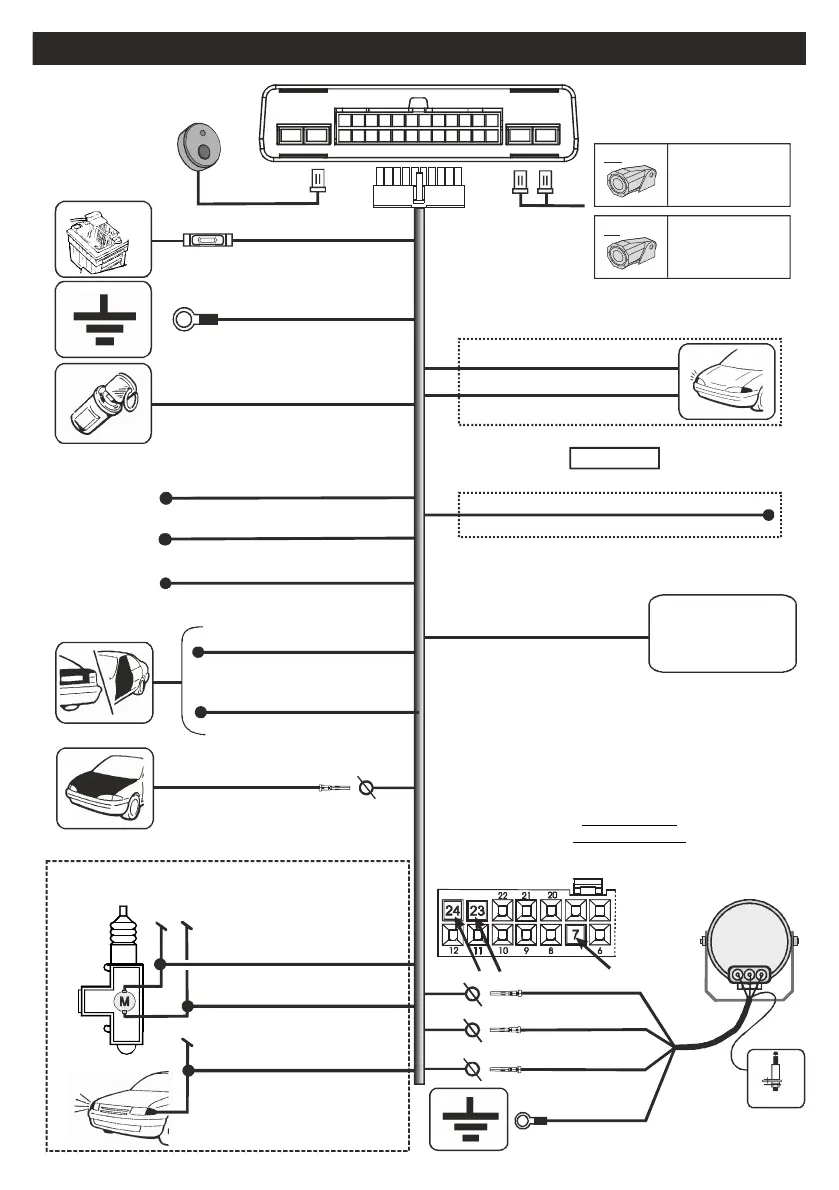

SCHEMA CONNESSIONI PER LC751 (sirena autoalimentata)
KEYLED TXRX
1
12
1324
GRIGIO/NERO
Pulsante cofano
Connessione necessaria
solo se non gestito
da linea dati o sirena
AZZURRO
Pulsante analogico
BIANCO-BLU
Pulsante baule AUX
pin 7
Segnale di potenza in AP
VERDE-BLU
GIALLO-BLU
Lettore indicatori di direzione
BIANCO-ARANCIONE
Segnale di potenza in CH
AP
CH
INDICATORI
DI DIREZIONE
Connessioni speciali da effettuare solo
sulle vetture NON dotate di linea CAN-BUS.
Segnali analogici presenti
in fase di chiusura e apertura
del veicolo in grado di
inserire/disinserire il prodotto (PLIP)
SENSORE
PROTEZIONE
VOLUMETRICA
(ROSSO)
SENSORE
PROTEZIONE
VOLUMETRICA
(BIANCO)
Tx
Rx
NERO
Pulsante con
LED di STATO
Segnale negativo per il comando “hazard”
GIALLO-NERO
Indicatori di direzione
GIALLO-ROSSO
GIALLO
OPPURE
BIANCO
USCITA NEGATIVA
costante con il
prodotto inserito
(stato armato)
SW800
Segnali
CAN BUS
ROSSO MARRONE- (CAN-L)
ROSSO-GRIGIO (CAN-H)
GIALLO GRIGIO-
Ingresso allarme INHIBIT ausiliario
pin3
VIOLA
15A
MASSA
NERO
ROSSO
POSITIVO
+12V
Positivo sottochiave
Collegamento obbligatorio per
poter inserire il PINCODE
di emergenza
Segnale
LIN BUS
(da impostare)
pin22
pin19
pin18
pin17
ROSSO pin 24
BLU pin 23
Connettore
bianco a
24 poli
centralina
pin 24
pin 23
GRIGIO
908 SIRENA
SIRENA 908
autoalimentata
Pulsante cofano
(opzionale)
NERO-Negativo
pin 7
GRIGIO pin 7
6
