MODALITÀ DI CONNESSIONI PER ATTIVARE
E DISATTIVARE IL SISTEMA CON RETE CAN
12
PROGRAMMAZIONE CODICE VEICOLO
Ogni centralina ha caricato all’inteno una serie di codici vettura indicate nella lista del kit. ISAUTO
Per selezionare il modello specifico occorre seguire la procedura qui descritta tramite il pulsante
presente sul retro dell’unità principale.
Se la vettura di interesse non è presente nella lista è possibile verificare nel sito www.laserline.it la
presenza del software e tramite caricare e selezionare il modello.PC
Si consiglia sempre di verificare e caricare la vettura tramite il collegamento a poicè possibile PC
che siano state apportate migliorie o inseriti aggiornamenti.
Per meglio comprendere la codifica viene riportata qui di seguito la procedura di configurazione,
indispensabile al funzionamento del sistema di allarme. Nell’esempio indicato si è voluto inserire un
codice con le cifre 1-0-3, ipoteticamente corrispondente al veicolo “Vw Tiguan”.
L’elenco dei veicoli disponibili ed i relativi codici sono riportati sul foglio aggiuntivo presente ISAUTO
nella confezione del sistema.
Il sistema è dotato di una segnalazione ottica bicolore per indicare l’eventuale inserimento errato del
veicolo. Infatti, se viene inserito un codice con valore non compreso nella lista vetture, il sistema fa
lampeggiare ripetutamente il rosso della centralina e interrompe la procedura, mantenendo in LED
memoria il codice precedentemente inserito.
La procedura viene inoltre invalidata se si superano i 10 lampeggi del : in questo caso vi è un LED
lampeggio rosso del della centralina e l’interruzione della procedura.LED
Il sistema di allarme ha la possibilità di funzionare in più modalità, a seconda del veicolo e della
possibilità o meno di effettuare determinati collegamenti.
Esso infatti permette al sistema di essere gestito tramite linea o segnali analogici, CAN-BUS LIN-BUS
oppure, unitamente ai segnali CAN-BUS e segnali analogici, lampeggi degli indicatori di direzione
e/o barra motori.
Il sistema, automaticamente, gestisce i differenti segnali per inserimento e disinserimento.
COLLEGAMENTI E GESTIONE TRAMITE SEGNALI CAN-BUS O LIN-BUS
Per allarmi gestiti tramite linea vanno quindi effettuati solo i collegamenti della linea o DATI CAN-BUS
LIN-BUS CAN-BUS LIN-BUS del sistema d’allarme ai fili della linea o al filo della vettura.

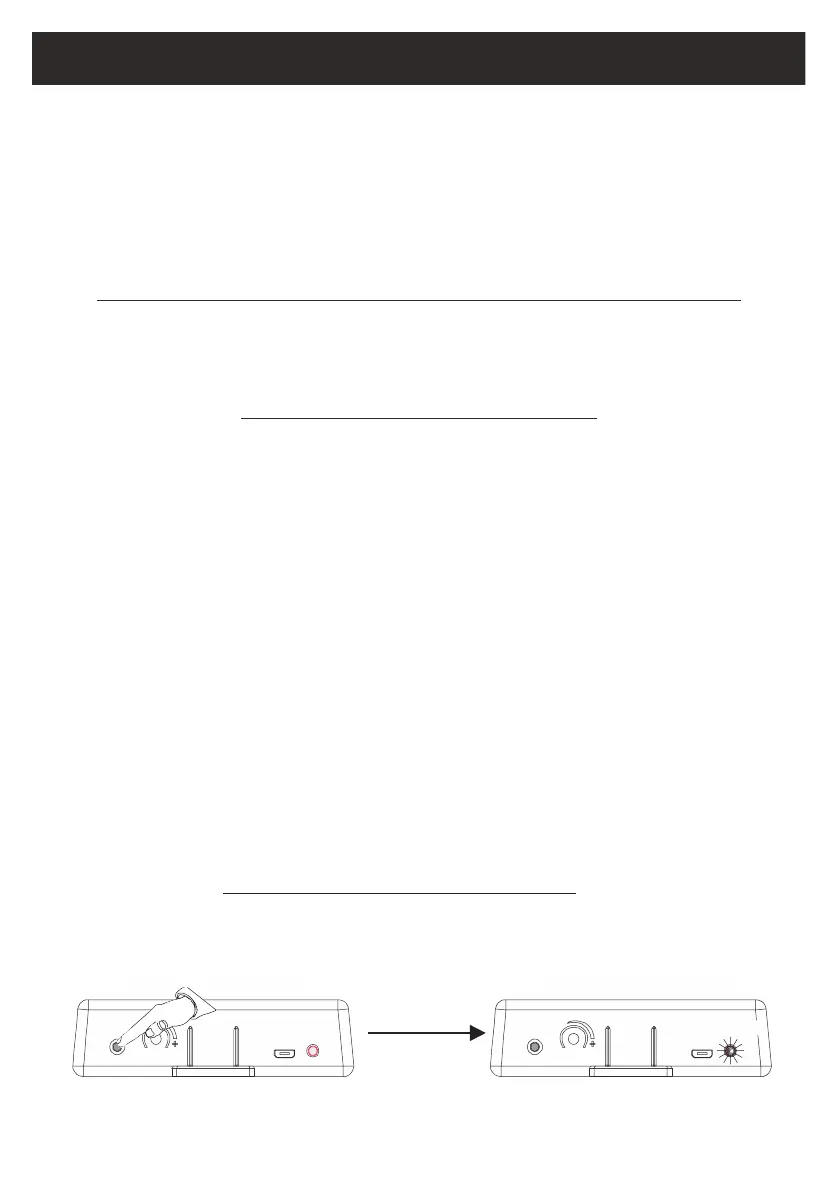

Esempio di programmazione codice 1 - 0 - 3
Rilasciare il pulsante in modo che il si spengaLED .
USB
ROSSO
MANTENERE PREMUTO
RILASCIARE IL PULSANTE
Premere e tenere premuto il tastino indicato, posto sul retro della centralina, fino all’accensione del
LED rosso, un beep della sirena indica l’ingresso in procedura.
3 secondi
