MODALITA’ CONNESSIONI ANALOGICHE
1) MODALITA’ DI APPRENDIMENTO DEL SOLO INDICATORE DI DIREZIONE
L’inserimento ed il disinserimento del prodotto avvengono direttamente auto-apprendendo i singoli
impulsi positivi rilevati dagli indicatori di direzione.

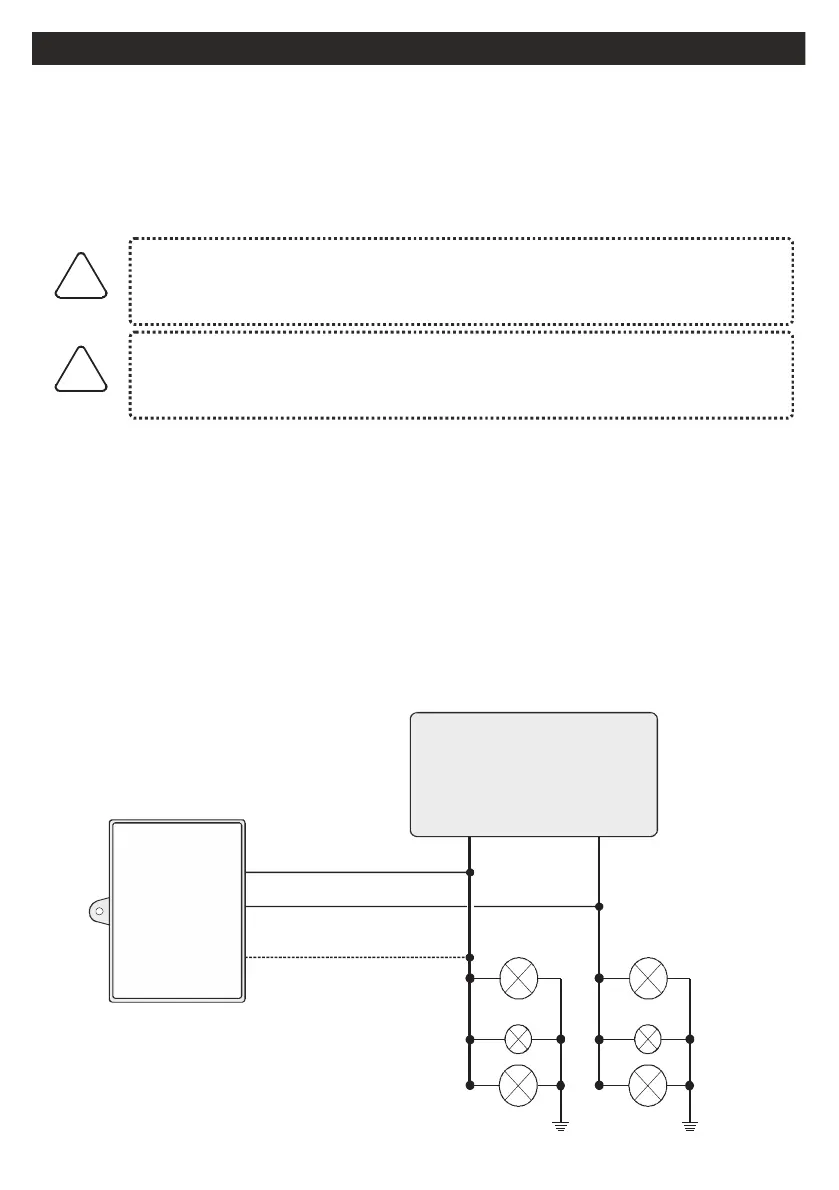

A) COLLEGAMENTI SU VETTURE DOTATE DI FILO SINGOLO PER ACCENDERE TUTTE
LE FRECCE DEL RAMO DESTRO E FILO PER ACCENDERE TUTTE LE FRECCE DEL
RAMO SINISTRO
SEGNALI ANALOGICI DEGLI INDICATORI DI DIREZIONE
(filo bianco/arancione)
ATTENZIONE QUESTA CONNESSIONE E’ POSSIBILE SOLO SE IL RADIOCOMANDO
ORIGINALE DEL VEICOLO FA LAMPEGGIARE GLI INDICATORI DI DIREZIONE ALLA
PRESSIONE DEL TASTO DI CHIUSURA E DEL TASTO DI APERTURA DEL VEICOLO.
La connessione per l’attivazione/disattivazione del sistema va effettuata collegando il filo BIANCO-
ARANCIO ad un filo degli indicatori di direzione.
Dopo aver effettuato tutti i collegamenti è necessario effettuare la procedura “APPRENDIMENTO
SEGNALI ANALOGICI DELLA VETTURA”
!
!
Nel caso la vettura presenti identici lampeggi degli indicatori di direzione sia in
apertura che in chiusura, è necessario effettuare anche i collegamenti delle barre
motorini chiusure centralizzate.
Non effettuare questo tipo di collegamento se vi sono lampeggi degli indicatori di direzione
nel momento in cui il veicolo viene aperto tramite chiave meccanica.
Il collegamento del filo
BIANCO-ARANCIONE
è da effettuare solamente per
il funzionamento del sistema tramite
indicatori di direzione.
