• De zender leidt de meetspanning in de te controleren leidingen.
Gevoelige elektronica (bijv. netwerkkaarten) kunnen daardoor beïnvloed
worden of beschadigd raken. Waarborg daarom vóór de meting dat de
te controleren leidingen niet zijn aangesloten op gevoelige elektronica.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed.
Buiten het bereik van kinderen bewaren.

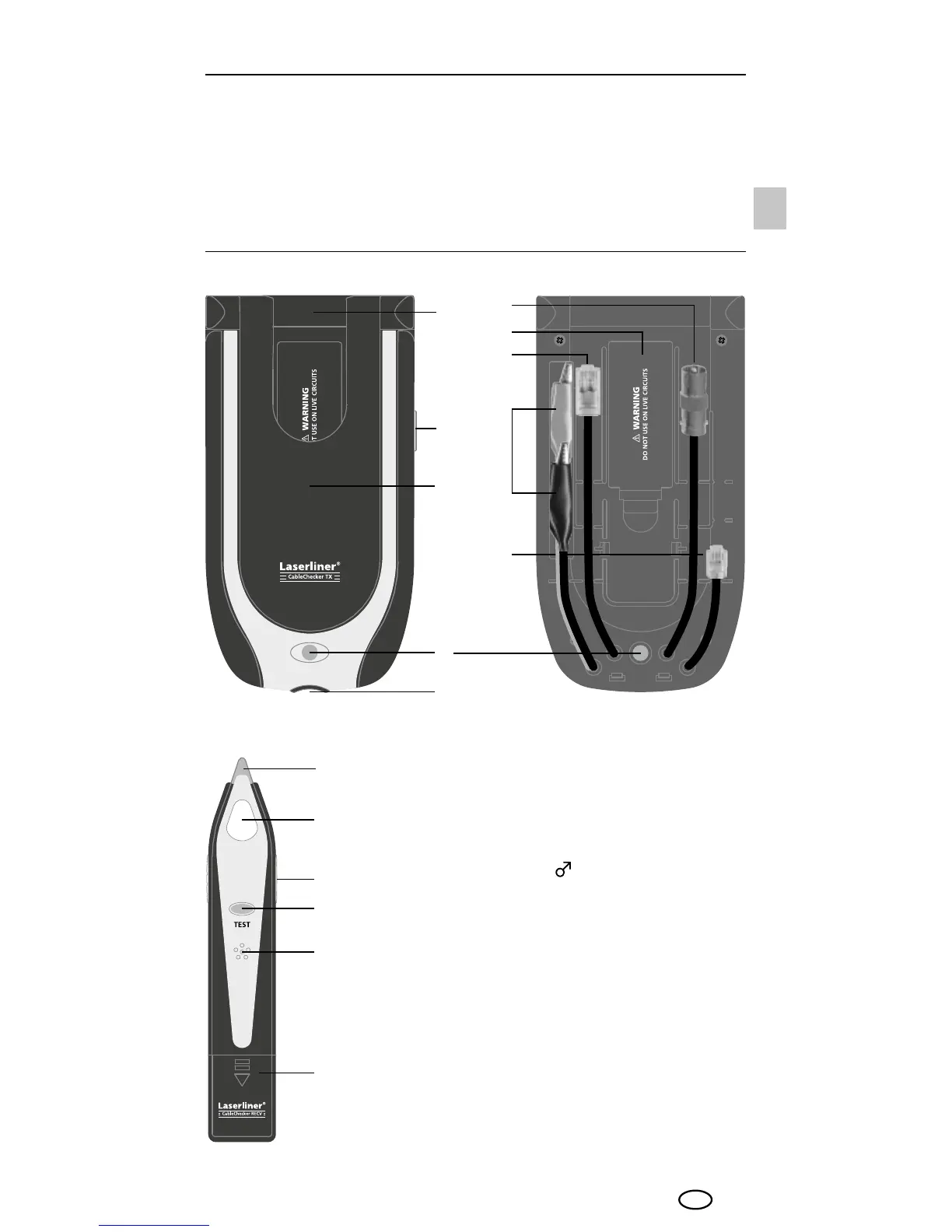

Ontvanger RECV
1
Opname voor ontvanger RECV
2
AAN- / UIT-schakelaar (opzij)
3
Afdekking
4
Statusweergave
5
Opening voor adapters
6
Tv-coax-adapter
7
Batterijvakje
8
RJ 45-adapter
9
Kabelklemmen
10
RJ 11-adapter
11
Meetpunt
12
Statusweergave
13
Volumeregelaar ontvangstsignaal (opzij)
14
Toets testmodus
15
Luidsprekers
16
Batterijvakje
11
12
13
14
15
16
Zender TX gesloten Zender TX geopend
1
2
4
7
6
8
9
10
5
3
NL
