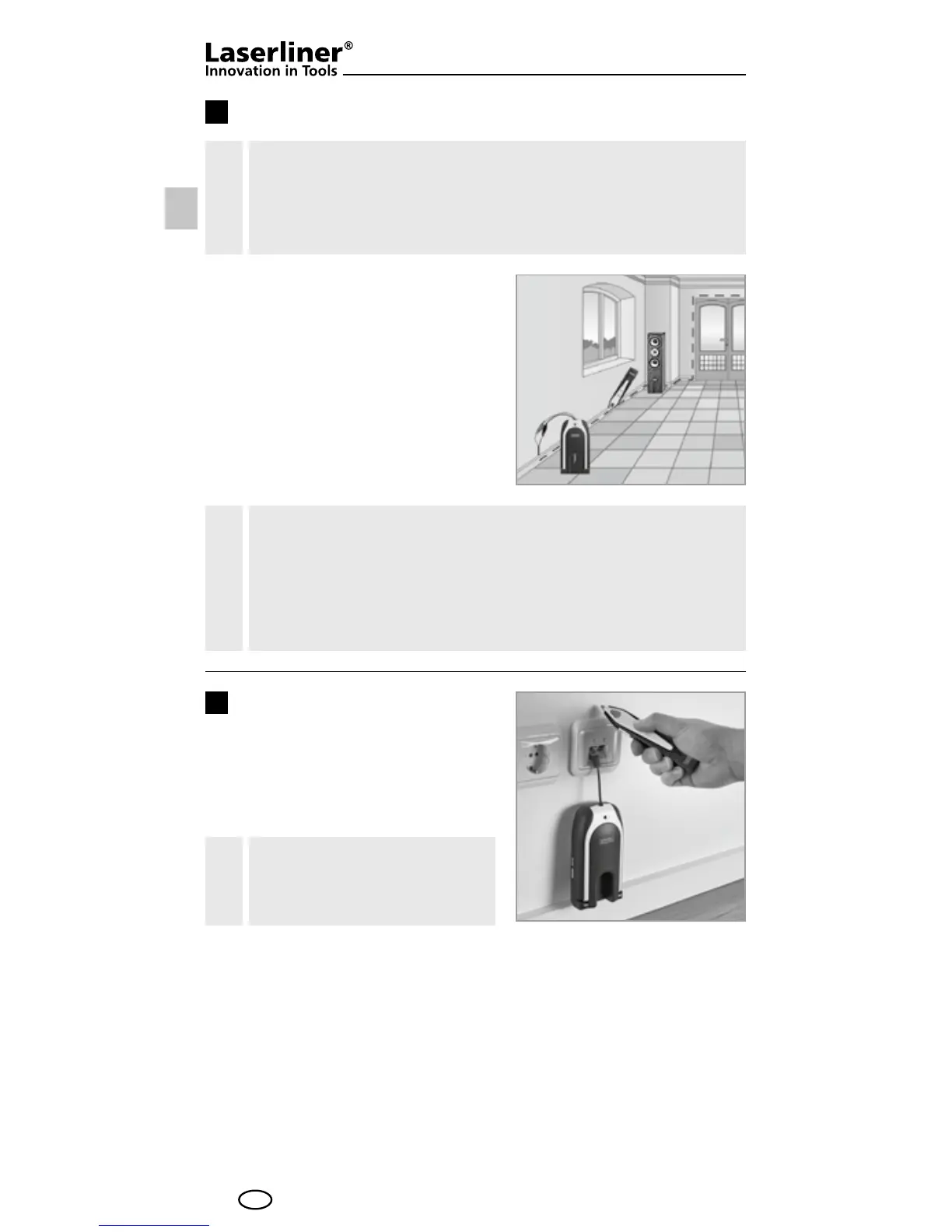

Leidingen traceren
3
Schakel het meetcircuit spanningsvrij. Afschermingen
in de kabel en in de omgeving (metalen afdekkingen,
metalen staanders enz.) verminderen de lokalisatiediepte
van de ontvanger.
!
Sluit de kabelklemmen (9) aan op
de gewenste leiding. Zoek vervolgens
met behulp van de ontvanger en
ingedrukte testmodus-toets (14)
de leiding.
Stel het signaal bij de ontvanger in
op het hoogste volume (13) om de
maximale meetdiepte te bereiken.
Als u een enkele leiding wilt volgen, verbindt u de rode
klem met de gezochte leiding en de zwarte klem met
de massa (aardleiding of afscherming).
Bij de aansluiting op twee signaalleidingen in één kabel
is het signaal zwakker.
!
 LokaliserenvanLAN-kabels
Sluit de RJ 45-adapter (8) aan op een
netwerkdoos. Zoek vervolgens met
behulp van de ontvanger en ingedrukte
testmodus-toets (14) de leiding.
4
Onderbreek alle netwerk-
verbindingen om storingen
te vermijden.
!
