34

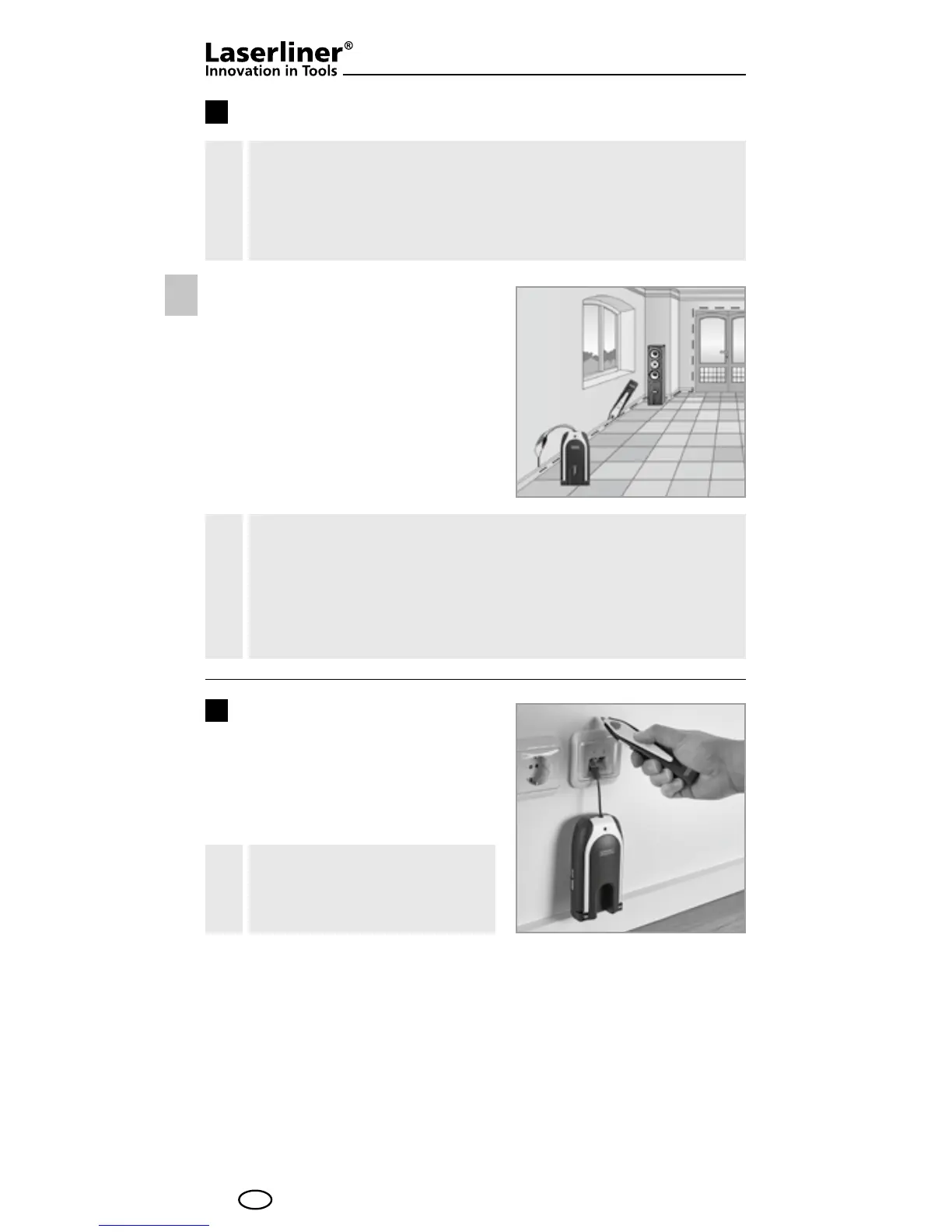

Suivi de lignes
3
Placer le circuit de mesure hors tension. Les blindages
dans le câble et dans la zone environnante (recouvrements
métalliques, montants en métal, etc.) diminuent la
profondeur de repérage du récepteur.
!
Raccorder les bornes de câble (9)
à la ligne souhaitée. Rechercher
ensuite le câble avec le récepteur
en maintenant la touche du mode
TEST enfoncée (14).
Régler le signal du récepteur
sur le volume le plus élevé (13)
an d‘atteindre la profondeur
de mesure maximale.
Raccorder la borne rouge à la ligne recherchée et la borne
noire à la masse (connecteur de terre ou blindage) pour
suivre une ligne individuelle.
Le signal est plus faible en cas de connexion à deux lignes
de signaux dans un seul câble.
!
 DétectiondecâblesLAN
Raccorder l‘adaptateur RJ 45 (8) à une
prise de réseau. Rechercher ensuite le
câble avec le récepteur en maintenant
la touche du mode TEST enfoncée (14).
4
Couper toutes les connexions
réseau an d‘éviter des
perturbations.
!
FR
