LaserLiner CableChecker - Page 41

4
Desenchufar todas
las conexiones de la red
para evitar fallos.
!

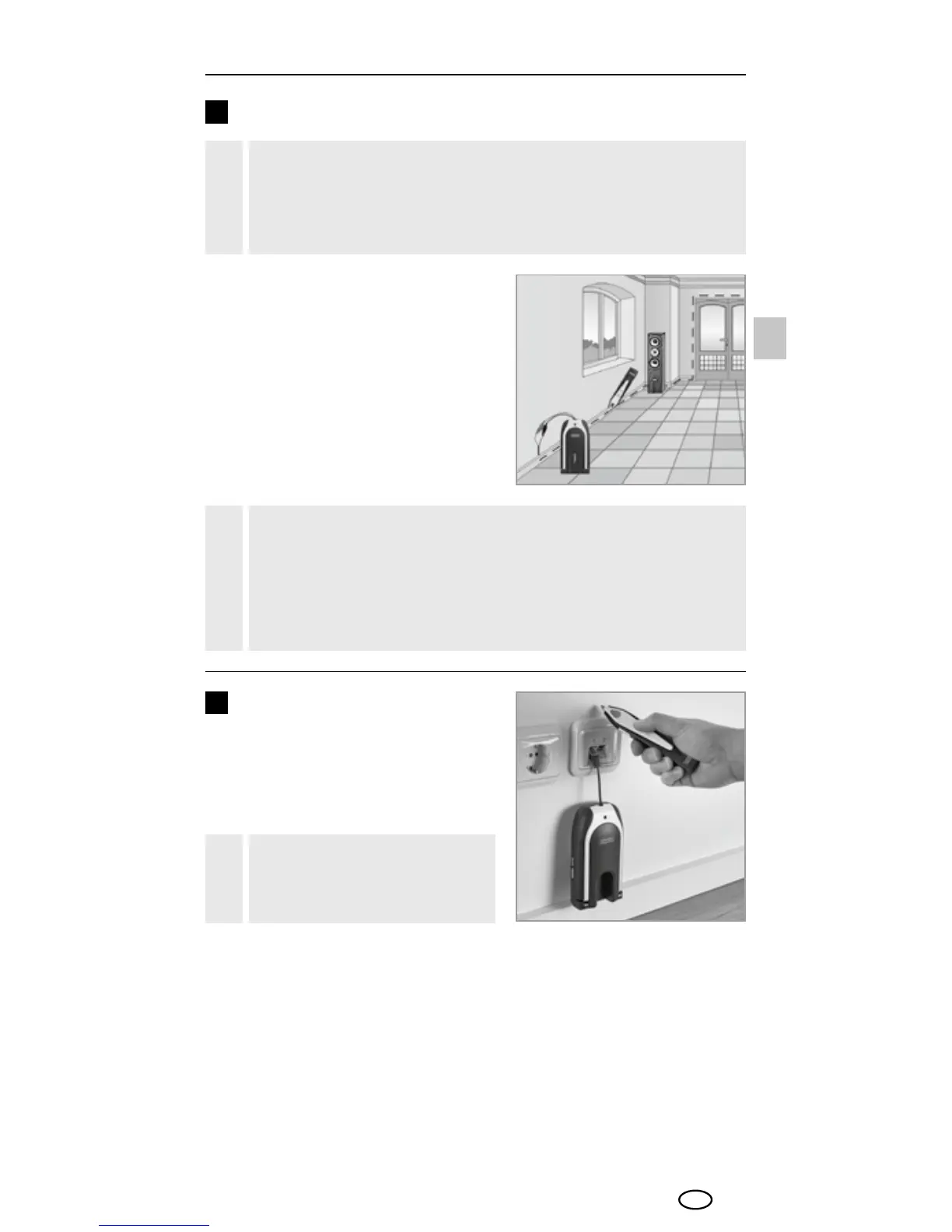

 BúsquedadecablesLAN
Conectar el adaptador RJ 45 (8) a una
toma de red. A continuación buscar
la línea con el receptor manteniendo
pulsado el botón de Test (14).
CableChecker
41
Seguimiento de líneas
3
Desconectar el circuito a medir de la tensión.
Apantallamientos en el cable y en el entorno (tapas de metal,
soportes de metal, etc.) merman la profundidad de alcance
del receptor.
!
Conectar las grapas para cables (9)
en la línea deseada. A continuación
buscar la línea con el receptor
manteniendo pulsado el botón
de Test (14).
Ajustar la señal del receptor al
máximo volumen (13) para alcanzar
la máxima profundidad de medición.
Para seguir una línea individual, conectar la grapa roja
con la línea buscada y la negra a masa (conductor de
tierra o blindaje).
Cuando se conecta a dos líneas de señales dentro
de un cable, la señal es más débil.
!
ES
