• Il trasmettitore conduce la tensione di misura nelle linee che devono
essere vericate. Ne potrebbe venir pregiudicato il funzionamento
di dispositivi elettronici sensibili (p.e. schede di rete) o li si potrebbe
danneggiare. Assicurarsi pertanto, prima di iniziare la misurazione,
che le linee da vericare siano staccate dai dispositivi elettronici sensibili.
• Utilizzare esclusivamente le linee di misura originali. Queste devono
presentare le prestazioni di tensione, categoria e potenza nominale
corrette e uguali a quelle del misuratore.
Ricevitore RECV
1
Sede per ricevitore RECV
2
Interruttore ON / OFF (lato)
3
Coperchio
4
Indicatore di stato
5
Apertura per adattatore
6
Adattatore coassiale TV
7
Vano batterie
8
Adattatore RJ 45
9
Morsetti per cavi
10
Adattatore RJ 11
11
Punta di misura
12
Indicatore di stato
13
Regolatore volume segnale
di ricezione (lato)
14
Tasto modalità test
15
Altoparlante
16
Vano batterie
11
12
13
14
15
16

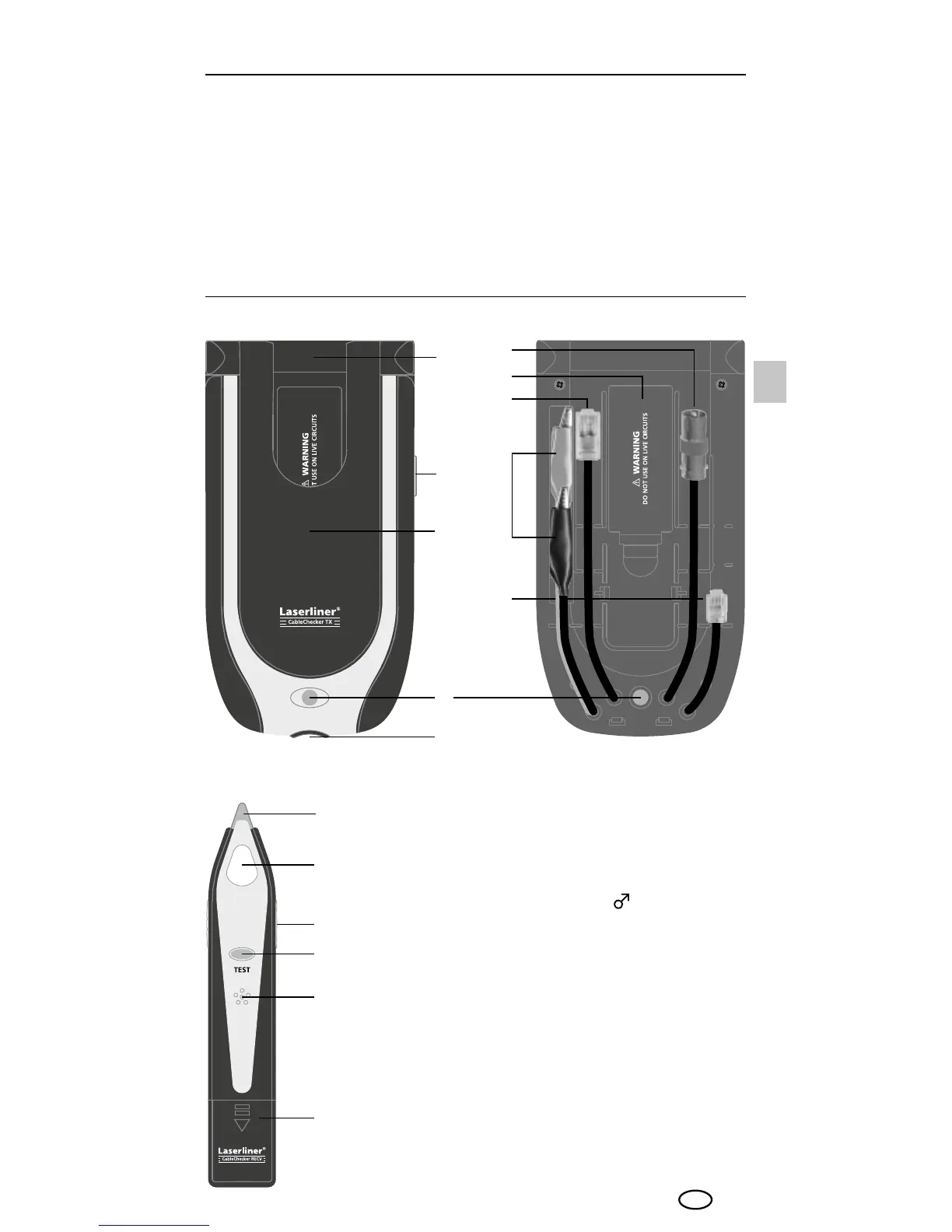

Trasmettitore TX chiuso Trasmettitore TX aperto
1
2
4
7
6
8
9
10
5
3
