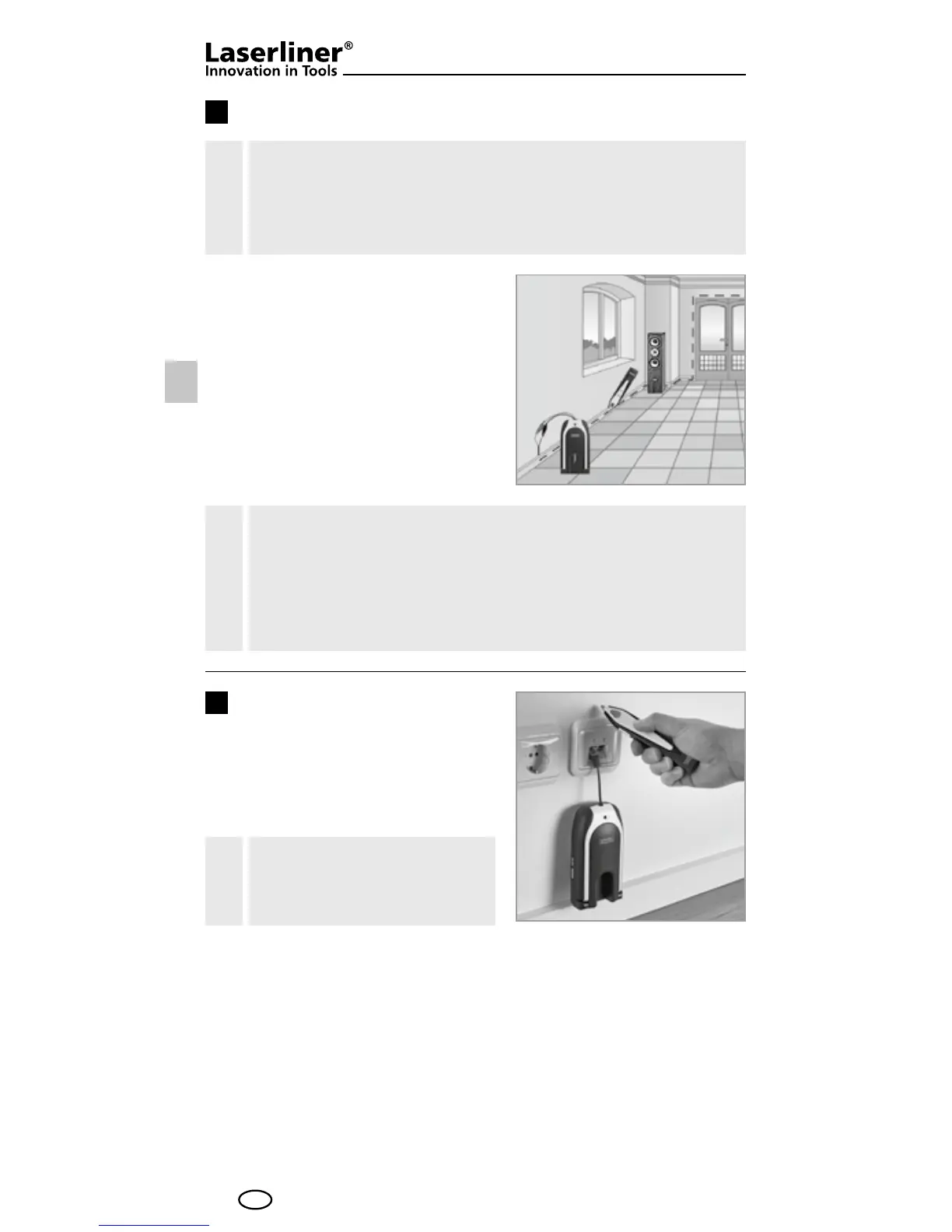

Tracciare linee
3
Togliere la tensione dal circuito di misura. Schermature
nel cavo e nell‘ambiente circostante (rivestimenti o strutture
metallici, ecc.) riducono la profondità di localizzazione
del ricevitore.
!
Collegare i morsetti (9) alla linea
desiderata. Cercare quindi la linea
con il ricevitore tenendo premuto
il tasto della modalità TEST (14).
Regolare il segnale del ricevitore
sul volume massimo (13) per ottenere
la profondità di misura massima.
Per una linea sola, collegare il morsetto rosso alla linea
cercata e quello nero alla massa (conduttore di terra
o schermatura).
In caso di collegamento a due linee di segnale di un cavo,
il segnale è più debole.
!
 RilevamentodicaviLAN
Collegare l‘adattatore RJ 45 (8) alla
presa di rete. Cercare quindi la linea
con il ricevitore tenendo premuto
il tasto della modalità TEST (14).
4
Per evitare disturbi,
disconnettere tutti
i collegamenti di rete.
!
IT
