LaserLiner CableTracer Pro - Page 32

32
NL

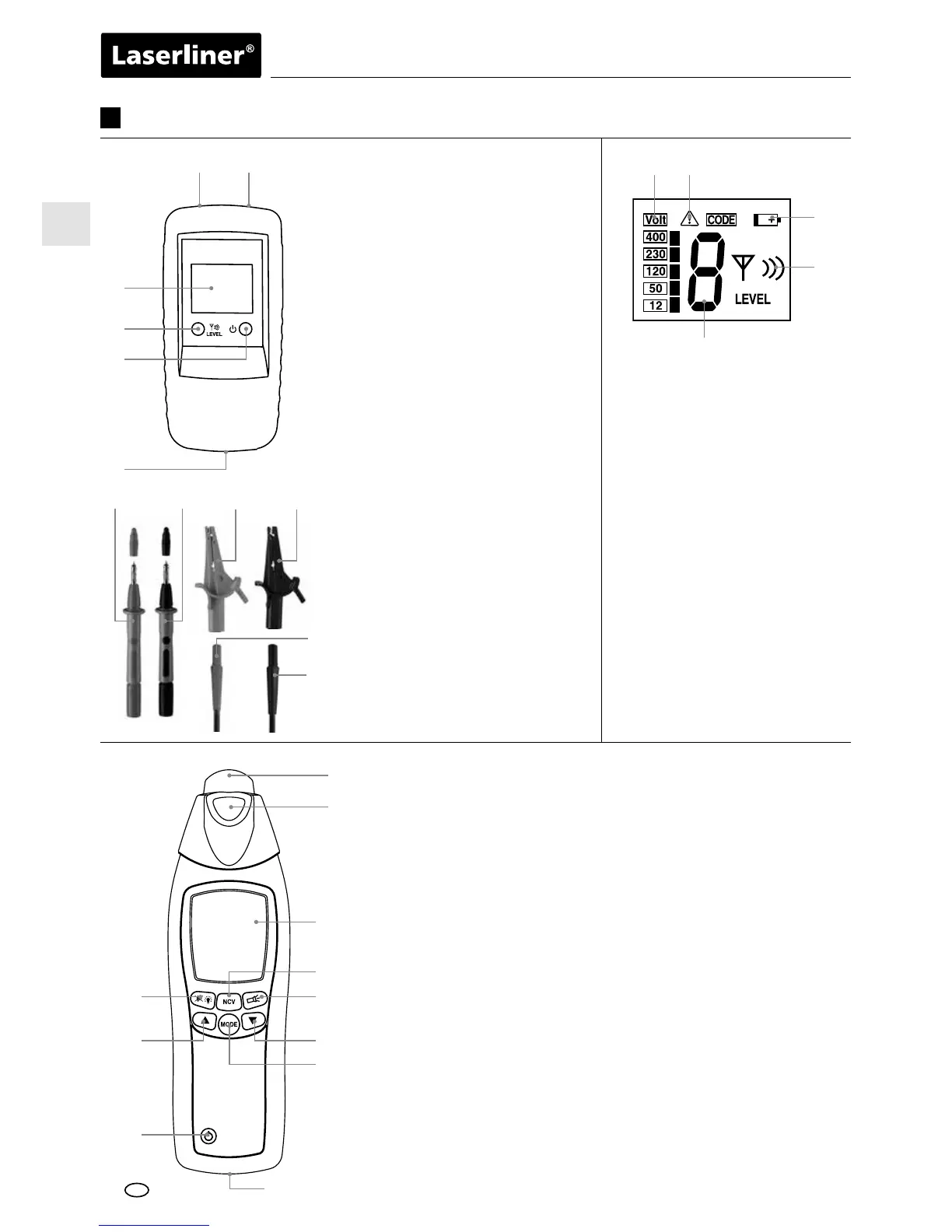

Zender TX
LC-display zender TX
1 Aansluitbus rood +
2 Aansluitbus zwart –
3 LC-display
4 Toets zendcode:
instelling uitgangsvermogen
zendsignaal /
verlichting LC-display
(2 sec. lang indrukken) /
zendcode instellen
5 AAN/UIT-toets
UIT: 2 sec. lang indrukken
6 Batterijvakje (achterzijde)
7 Meetpunt rood +
8 Meetpunt zwart –
9 Optioneel: meetklem rood +
10
Optioneel: meetklem zwart –
11 Aansluitkabel rood +
12 Aansluitkabel zwart –
Ontvanger RECV
13 Sensorkop
14 Zaklamp
15 LC-display
16 Omschakeling meetmodus: Leidingzoekfunctie (SIG) /
netspanningszoekfunctie (NCV)
17 AAN/UIT-toets zaklamp
18 Gevoeligheid verminderen
19 Omschakeling handmatige zoekmodus / automatische
zoekmodus
20 Verlichting LC-display /
signaalgeluid uit- resp. inschakelen (2 sec. lang indrukken)
21 Gevoeligheid verhogen
22 AAN/UIT-toets - UIT: 2 sec. lang indrukken
23 Batterijvakje (achterzijde)
A Zendcode (1,2,3,4,5,6,7)
B Waarschuwing voor
externe spanning
C Weergave externe spanning
(12, 50, 120, 230, 400 V)
D Batterijlading gering
E
Weergave uitgangsvermogen
zendsignaal (level I, II, III)
16
15
14
13
17
18
19
20
21
23
22
3
A
BC
D
E
4
5
6
7
1
8 9 10
11
12
2
Benaming
