Domaines d‘application
On différencie généralement trois domaines :
A. Application avec récepteur : recherche de lignes sous tension.
B. Applications unipolaires avec émetteur et récepteur : mesures avec conducteur aller et conducteur
retour séparés, voir gure d et gure e au chapitre 7B.
C. Applications bipolaires avec émetteur et récepteur: mesures avec conducteur aller et conducteur
retour communs dans un seul câble, voir gure c.
6
Préparation des mesures
– Toujours exécuter les mesures sur des lignes mise hors tension.
– Pour les travaux sous tension, observer impérativement les consignes de sécurité.
!
Lors du contrôle de la sécurité de fonctionnement du conducteur de terre, observer les instructions
de sécurité correspondantes des autorités locales et nationales.
!
Pour des raisons de securité, lors de travaux sous tension,
il est conseillé de ne connecter l‘émetteur que depuis la
phasepar rapport au conducteur neutre (exemple c). Si
toutefois l‘émetteur devait être connecté depuis la phase
contre le conduteur de terre (exemple d), contrôler que
le conducteur de terre est bien relié à la terre et qu‘il
fonctionne en toute sécurité. Si tel n‘est pas le cas, toutes
les pièces reliées à la terre peuvent être sous tension.
c

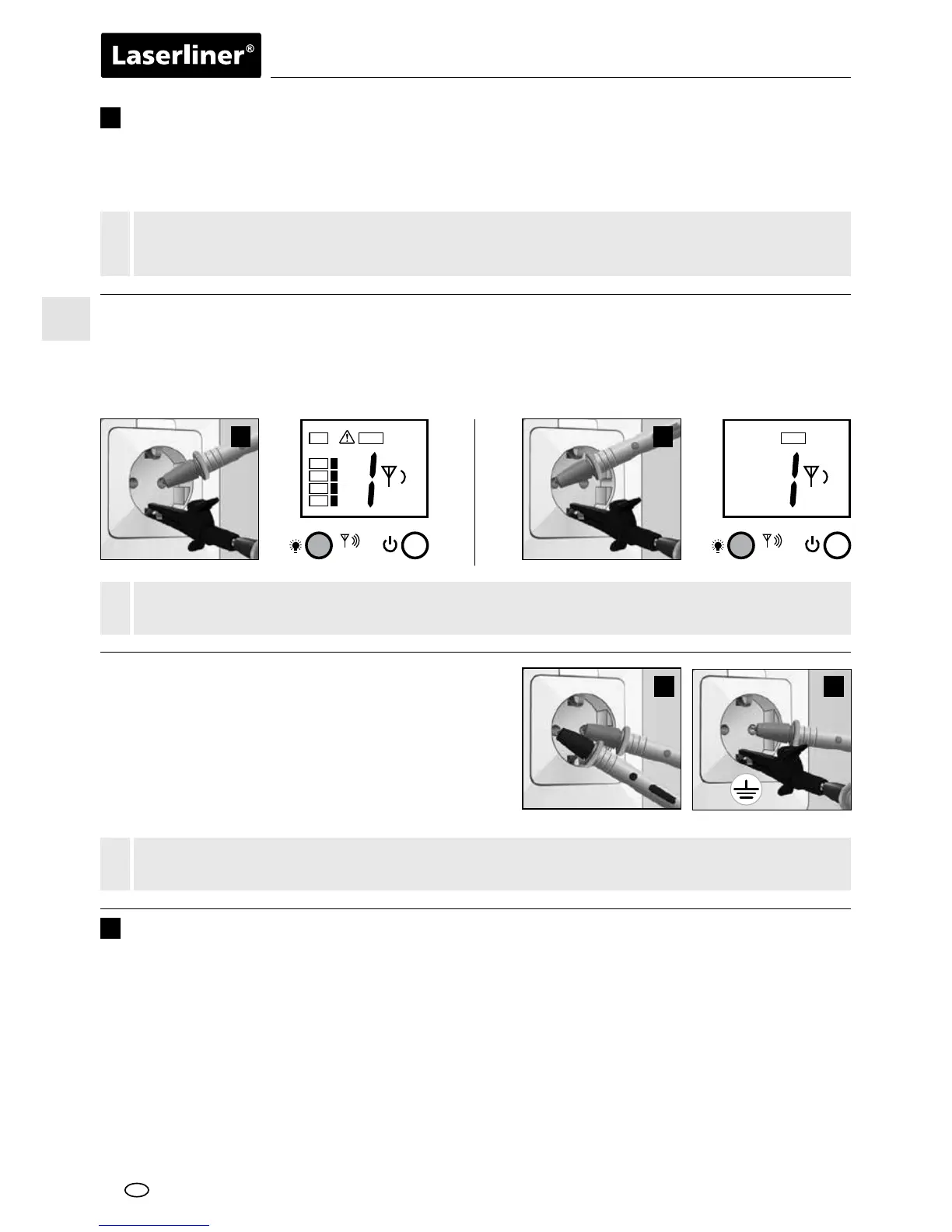

Pour les travaux sous tension, il est possible de déterminer le conducteur de phase avec l‘émetteur. Pour
ce faire, connecter le câble noir (-) au conducteur de terre et le câble rouge (+) au conducteur à mesurer.
Il s‘agit du conducteur de phase lorsqu‘une tension est indiquée sur l‘afcheur et qu‘apparaît le symbole
d‘avertissement (exemple a). Si ces paramètres ne s‘afchent pas, il s‘agit du conducteur neutre N
(exemple b) ou il n‘y pas de tension de service ou bien le connecteur de terre est mal connecté.
De manière générale, la mesure pourra être exécute sur des lignes se trouvant hors tension comme sous
tension. En règle générale, la plage de réception du récepteur est plus grande lorsque vous travaillez hors
tension. L‘alimentation électrique de l‘émetteur est toujours assurée par la pile intégrée.
Si le circuit de mesure présente déjà un courant de fuite, le disjoncteur de protection FI/RCD pourra
être déclenché avec le courant supplémentaire de l‘emetteur.
!
