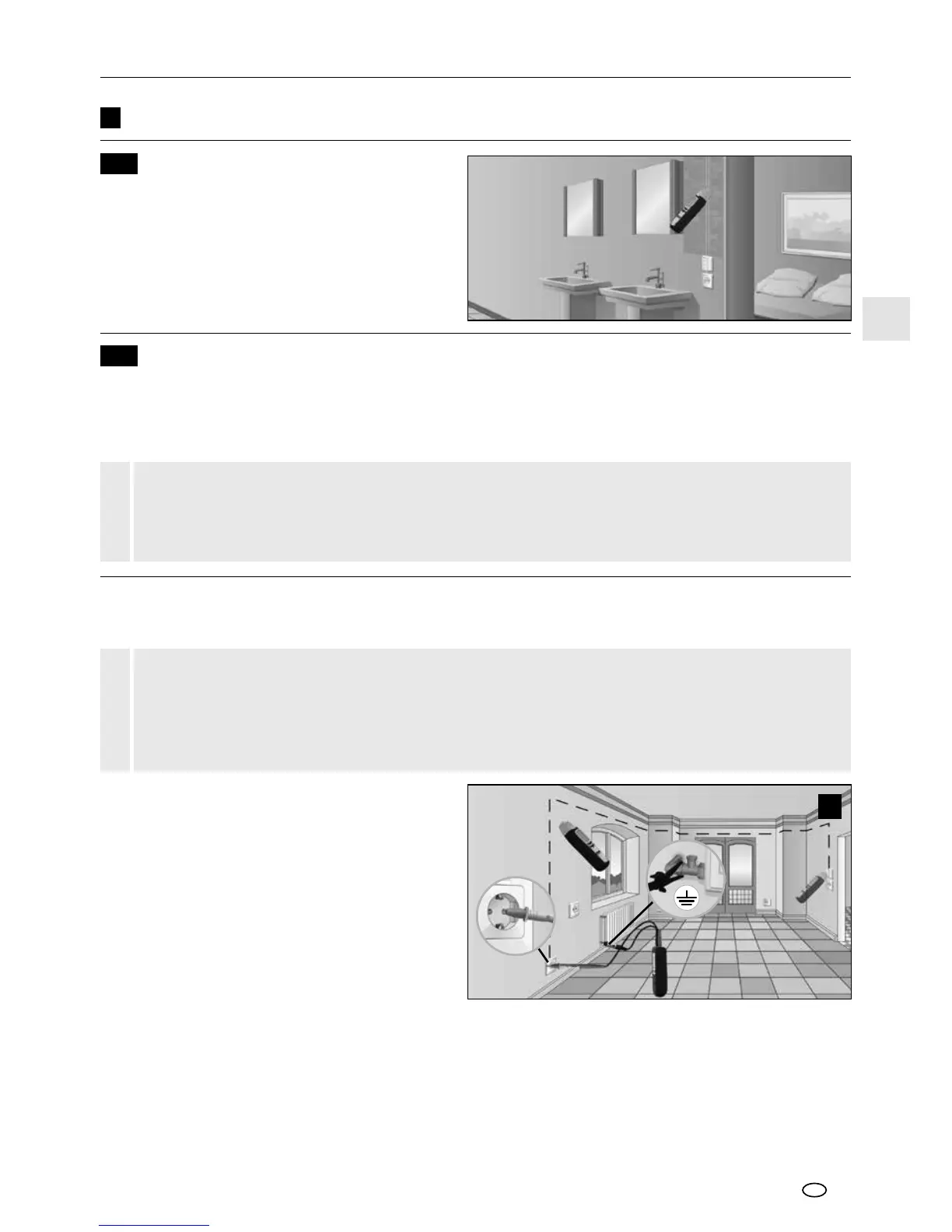

CableTracer Pro
65
FR
– Une bonne mise à la terre du signal de l‘émetteur est conseillée pour obtenir les meilleurs
résultats de la recherche.
– Pour les travaux sous tension, respecter impérativement les consignes de sécurité.
– La qualité de la liaison à la masse a une grande inuence sur la portée.
!
7B
Applications unipolaires (conducteurs aller et retour séparés)
Dans ce cas, l‘émetteur sera relié à un seul connecteur dans un câble multilaire. C‘est par ce conducteur
que passe le signal haute fréquence de l‘émetteur. Le conducteur retour est la terre, de manière idéale
le connecteur de terre ou une autre liaison à la masse de qualité. La profondeur de repérage est de 2m
maximum et dépend du matériau environnant.
7
7A
Domaines d‘application
Recherche de tension
Mettre le récepteur en marche et passer au mode
tension secteur. L‘appareil détecte maintenant
les lignes sous tension et il possible de suivre le
tracé d‘une ligne sous tension. Sans nécessiter
d‘émetteur. Sur ce point, voir chapitre 5A.
7B-1 Suivi de lignes / Recherche de prises
Exemples d‘applications unipolaires
– Placer le circuit de mesure hors tension
– Le signal d‘émission alimentant la ligne d‘amenée peut se transmettre sur d‘autres lignes dans la
mesure où ces dernières courent parallèlement à la ligne d‘amenée sur de longues distances.
– Pour atteindre des portées plus élevées, il est conseillé de séparer la ligne à mesurer du reste du
circuit de mesure.
!
Raccorder l‘émetteur à la ligne à mesurer et au
conducteur de terre, voire Figure d au chapitre 6.
Puis mettre le récepteur en marche et commencer
la recherche.
Réglage recommandé pour le récepteur: Mode
de recherche manuelle, sensibilité maximale, voir
chapitre 5C.
Conseil 1: Comme alternative au connecteur de
terre, un chauffage par exemple peut également
faire ofce de mise à la terre, voir gure e. Il
faut également s‘assurer que le chauffage soit
correctement relié à la terre.
Conseil 2: Le signal sonore, l‘afchage de barres et l‘afchage numérique de précision permettent de suivre
facilement le tracé de la ligne. S‘il s‘agit de dénir avec précision le tracé de la ligne, il suft simplement
de marquer les endroits où l‘afchage numérique de précision indique les valeurs les plus élévées.
Conseil 3: La portée sera cinq fois plus importante si l‘on augmente la puissance de sortie de l‘émetteur
du Level 1 au Level 3.
Conseil 4: Pour mieux délimiter la ligne recherchée, il peut être judicieux de relier aussi à la terre les lignes
parallèles.
e
