66
FR
– Placer le circuit de mesure hors tension.
– En cas de coupure de ligne, la résistance de contact doit être supérieure à 100 kΩ.
!
7B-2 Recherche de coupures de câbles

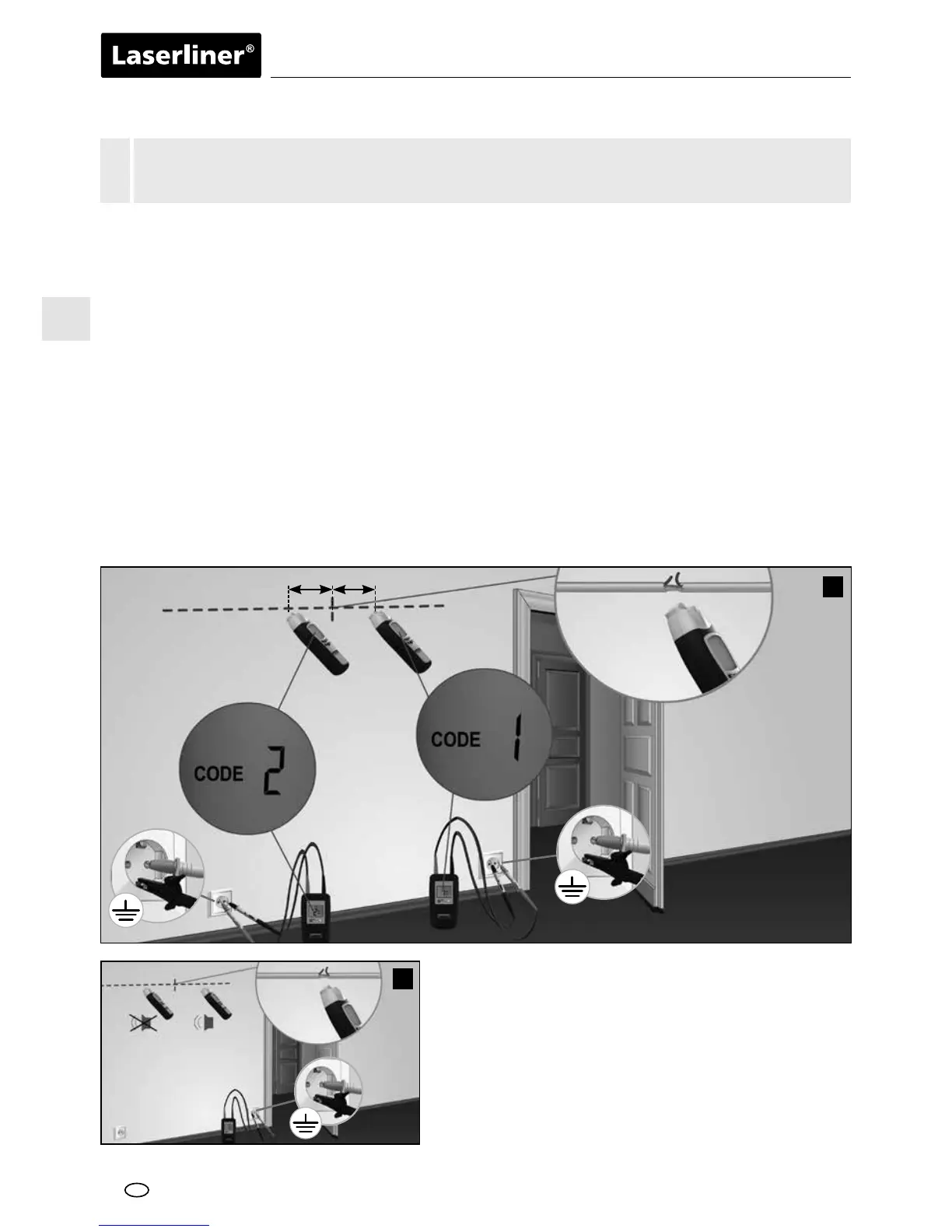

Cette application permet l‘emploi de deux émetteurs. Le second émetteur n‘est pas fourni avec le kit mais
disponible comme accessoire. Régler les émetteurs sur les différents codes d‘émission et raccorder la ligne
à mesurer et le connecteur de terre, voir gure f et chapitres 4 et 6. Ensuite, mettre en marche le récepteur
et rechercher le tracé de la ligne. Le point de coupure de la ligne se situe exactement au milieu entre les
deux codes d‘émission indiqués sur l‘afcheur à cristaux liquides. Observer aussi les conseils 1 à 3.
Réglage recommandé pour le récepteur: Mode de recherche manuelle, sensibilité maximale, voir chapitre 5C.
Conseil 5: Une modulation de la sensibilité du récepteur et de la puissance de sortie de l‘émetteur permet
de délimiter de façon systématique le point défaillant.
Conseil 6: An d‘obtenir les meilleurs résultats, il convient de relier également à la terre toutes les lignes
qui ne sont pas utilisées pour la prise de mesure. Ceci vaut particulièrement pour tous les conducteurs isolés
non utilisés dans les câbles et conducteurs sous gaines multilaires. Si ces derniers n‘ont pas de liaison
à la terre, il y a un risque de diaphonie du signal alimenté (par couplages capacitifs et inductifs). Le point
défaillant ne pourra donc plus être sufsamment délimité.
Conseil 7 : La recherche de défauts pour les planchers électriques se fera de manière similaire. Il faudra
alors veiller à ce qu‘il ne se trouve aucune feuille de blindage reliée à la terre au-dessus des ls chauffants.
Le cas échéant, la séparer de la liaison à la terre.
Lors de travaux avec un seul émetteur, une diaphonie
éventuelle du champ magnétique peut empêcher de
déterminer avec précision le point de coupure de la ligne,
voir gure g sur ce point. Dans ce cas, le récepteur indique
le signal d‘émission en aval de la coupure de la ligne par
une nette chute du signal. La coupure se situe à l‘endroit
où le signal commence à chuter.
= =
f
g
