Raccorder l‘émetteur en reliant le câble
noir (-) au connecteur de terre et le
câble rouge (+) au chauffage, voir
gure i. Ce faisant, ne pas relier le
chauffage à la terre. Ensuite, mettre
en marche le récepteur et commencer
la recherche. Observer également les
conseils 2 et 3.
Réglage recommandé pour le récepteur :
Mode de recherche automatique, voir
chapitre 5B.

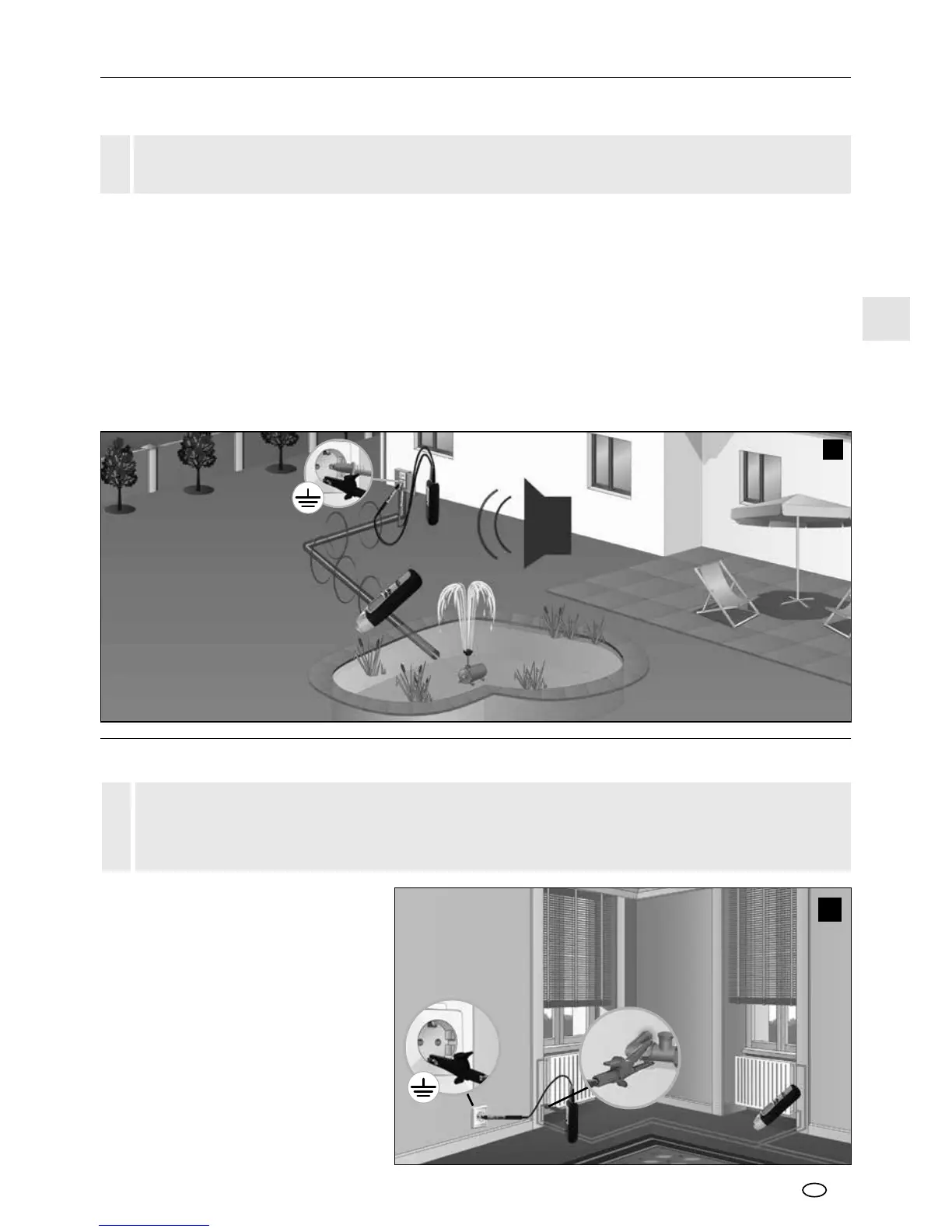

7B-3 Recherche d‘un conducteur dans la terre
7B-4 Détection de conduites d‘eau et de chauffage
Raccorder l‘émetteur à la ligne recherchée et au connecteur de terre puis mettre en marche. Ce faisant,
veiller à ce que la boucle entre la ligne recherchée (rouge) et la mise à la terre (noir) soit aussi grande que
possible. Si l‘écartement est trop faible, le récepteur ne pourra pas localiser le signal à une portée maximale.
Sur ce point, voir aussi les conseils 2 et 3 ainsi que l‘application 7B-6 page suivante.
Réglage recommandé pour le récepteur: Mode de recherche automatique, voir chapitre 5B.
Conseil 8: Pour augmenter la portée du récepteur, régler la puissance de sortie maximale pour l‘émetteur,
voir chapitre 3.
Conseil 9: Lors de la recherche, observer l‘afchage de barres sur le récepteur. Celles-ci présentent de
fortes variations lorsque l‘on déplace le récepteur sur la ligne recherchée. L‘afchage de barres sera à son
maximum lorsque l‘appareil se situe directement au-dessus de la ligne.
– Placer le circuit de mesure hors tension.
!
– Placer le circuit de mesure hors tension
– Sectionner la liaison à la terre des tuyaux de chauffage. Le récepteur risque sinon de ne pas
localiser le signal d‘émission à portée maximale.
!
