68
FR
7B-6 Localisationdeconducteursàdesendroitsinaccessibles
7B-5 Détection de tuyaux d‘installation non conducteurs

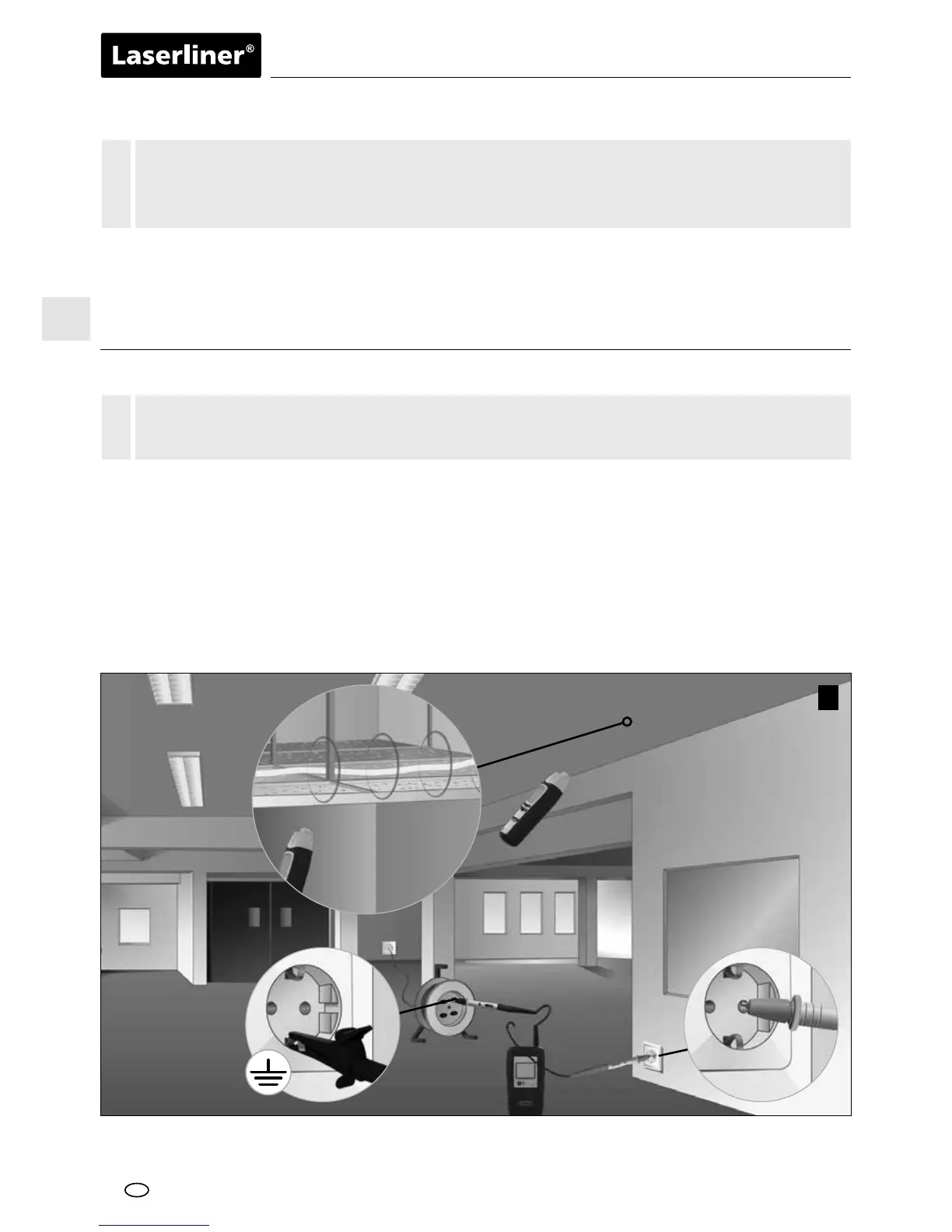

Le récepteur donnera les meilleurs résultats et donc de plus longues portées si la boucle entre la ligne
de mesure (rouge) et le conducteur retour (noir) aussi grande que possible. Ceci peut être obtenu par
exemple avec un câble de rallonge, voir gure j. Cette conguration se révèle particulièrement judicieuse
lorsque l‘on doit travailller sous tension. Les conducteurs de mesure et de retour devraient être espacés
au minimum de 2 m. Observer également les conseils 2, 3 et 6.
Réglage recommandé pour le récepteur : Mode de recherche automatique, voir chapitre 5B.
Conseil 10: Le raccordement du conducteur de retour (noir) peut également se faire par le biais du
conducteur neutre (N). Les conducteurs de mesure et de retour devraient alors se trouver dans le
même circuit électrique.
Introduire un câble de sonde (l de cuivre) ou un l de tirage dans le tuyau d‘installation non conducteur.
Relier l‘émetteur à la sonde avec le câble rouge (+) et le câble noir (-) à un potentiel du sol puis le mettre
en marche. Ensuite, mettre en marche le récepteur et commencer la recherche. Le récepteur peut
maintenant détecter le tracé des tuyaux d‘installation à l‘aide de la sonde. Observer également le conseil
3. Réglage recommandé pour le récepteur: Mode de recherche automatique, voir chapitre 5B.
– Placer le circuit de mesure hors tension
– Pour les travaux sous tension, observer impérativement les consignes de sécurité.
!
Dans le cas de conduites de câbles, placer hors tension les autres lignes se trouvant dans le tuyau
et les relier à un potentiel du sol.
– Placer le circuit de mesure hors tension.
!
j
