Applications bipolaires (conducteurs aller et retour communs)
Ces mesures peuvent être exécutées dans des circuits de mesure au branchement correct (sans points
défaillants). Dans ce cas, l‘émetteur sera relié à deux conducteurs dans un câble commun. Le signal haute
fréquence de l‘émetteur traverse les conducteurs aller et retour pour revenir au transmetteur. Les mesures
peuvent être réalisées sous tension et hors tension.
La profondeur de repérage maximale est de 0,5 m et dépend du matériau environnant.
Conseil 11: Lors de mesures sous tension, les différentes phases (L1, L2, L3) peuvent être différentes,
par exemple pour les prises, les douilles des lampes, les interrupteurs de lampes etc.
– Pour des raisons de sécurité, il est conseillé de placer le circuit de mesure hors tension
– Pour les mesures sous tension, respecter impérativement les consignes de sécurité
– Des lignes de mise à la terre et des blindages dans le câble amenuisent la profondeur de repérage
du récepteur
– Des blindages environnants diminuent la portée (recouvrements métalliques, montants en métal etc.).
!

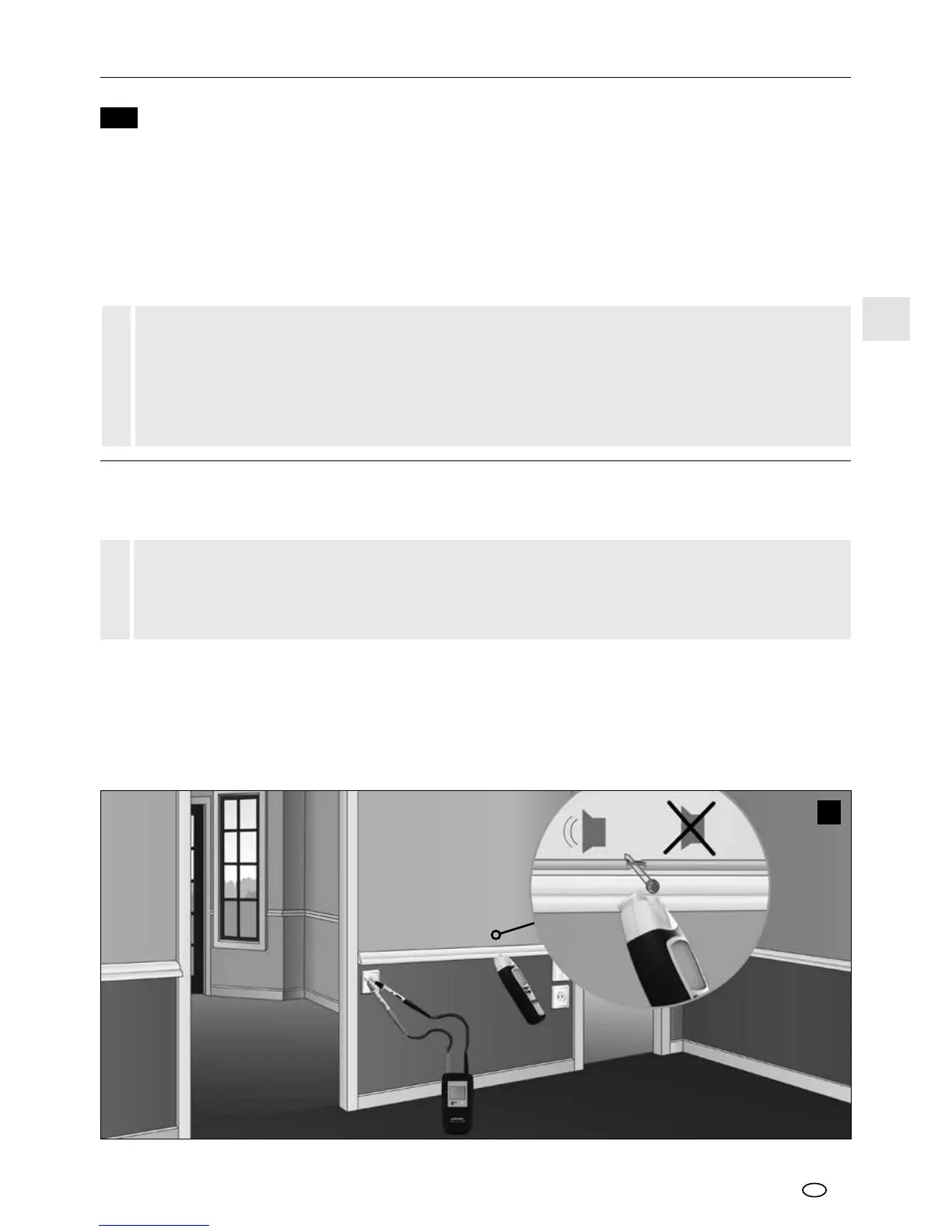

7C-1 Détection de court-circuit
Relier l‘émetteur au conducteur court-circuité et le mettre en marche. Ensuite, mettre en marche le
récepteur et commencer la recherche. Le récepteur détecte le signal jusqu‘à l‘endroit du court-circuit,
voir gure k. Adapter progressivement la sensibilité du récepteur et la puissance de sortie de l‘émetteur
jusqu‘ à ce que soit localisé le court-circuit.
Réglage recommandé pour le récepteur : Mode de recherche manuelle, sensibilité minimale, voir chapitre
5C.
– Placer le circuit de mesure hors tension.
– La résistance de court-circuit doit être inférieur à 20ohms. Elle pourra être dénie au moyen d‘un
multimètre. Si la résistance est supérieure à 20 ohms, on pourra éventuellement détecteur le
défaut par une recherche de coupure de ligne, voir chapitre 7B-2.
!
Exemples d‘applications unipolaires
k
