04
DE

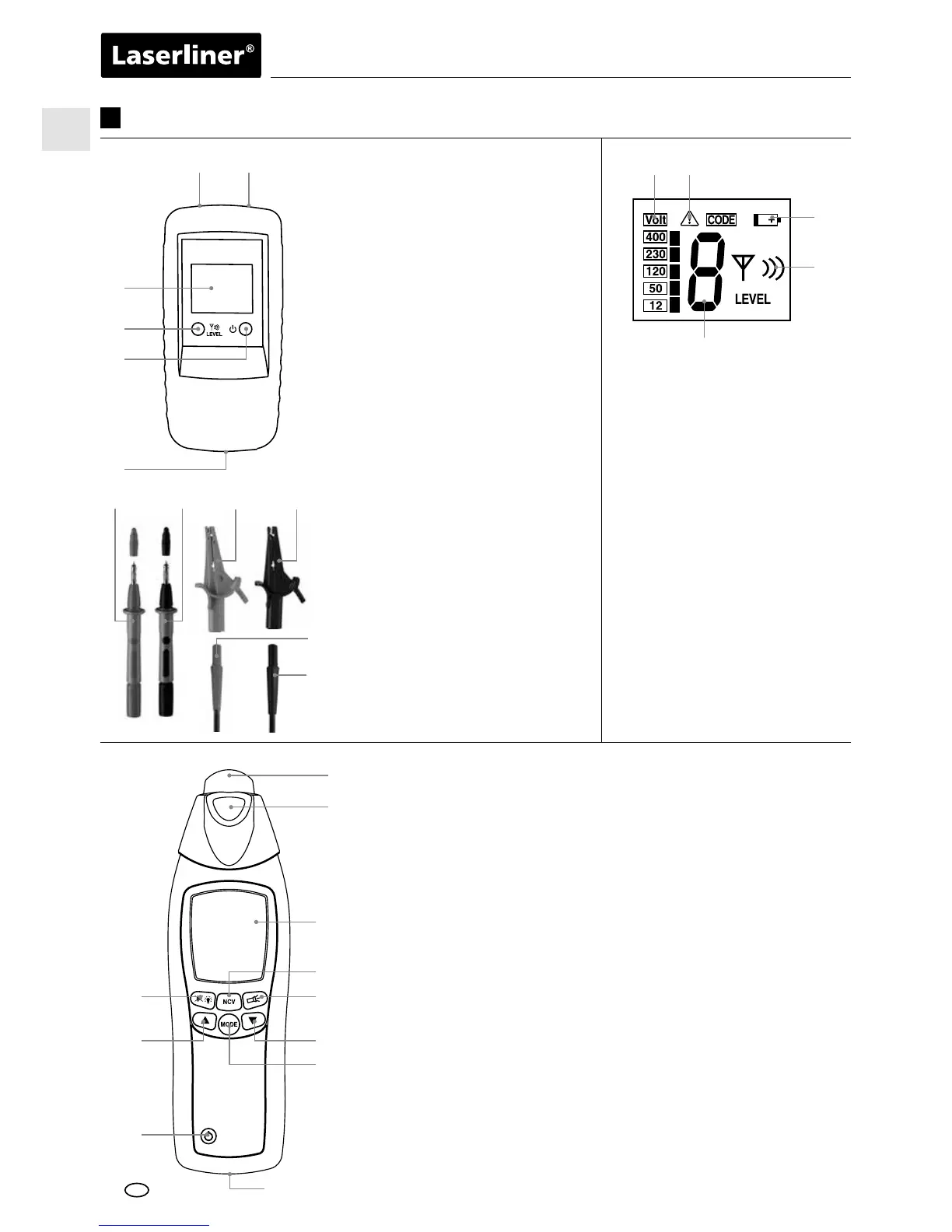

Sender TX
LC-Anzeige Sender TX
1 Anschlussbuchse rot +
2 Anschlussbuchse schwarz –
3 LC-Anzeige
4 Taste Sendekode:
Einstellung Ausgangsleistung
Sendesignal /
Beleuchtung LC-Anzeige
(2 Sek. lang drücken) /
Sendekode einstellen
5 AN/AUS-Taste
AUS: 2 Sek. lang drücken
6 Batteriefach (Rückseite)
7 Messspitze rot +
8 Messspitze schwarz –
9 optional: Messklammer rot +
10 optional: Messklammer
schwarz –
11 Anschlusskabel rot +
12 Anschlusskabel schwarz –
Empfänger RECV
13 Sensorkopf
14 Taschenlampe
15 LC-Anzeige
16 Umschaltung Messmodus: Leitungs-Suche (SIG) /
Netzspannungs-Suche (NCV)
17 AN/AUS-Taste Taschenlampe
18 Empndlichkeit reduzieren
19 Umschaltung manueller Suchmodus / automatischer
Suchmodus
20 Beleuchtung LC-Anzeige /
Signalton aus- bzw einschalten (2 Sek. lang drücken)
21 Empndlichkeit erhöhen
22 AN/AUS-Taste – AUS: 2 Sek. lang drücken
23 Batteriefach (Rückseite)
A Sendecode (1,2,3,4,5,6,7)
B Warnung vor Fremdspan-
nung
C Anzeige Fremdspannung
(12, 50, 120, 230, 400V)
D Batterieladung gering
E Anzeige Ausgangsleistung
Sendesignal (Level I, II, III)
16
15
14
13
17
18
19
20
21
23
22
3
A
BC
D
E
4
5
6
7
1
8 9 10
11
12
2
Benennung
