55
DK
7C
Topolede anvendelser (fælles føde- og returleder)
Disse målinger kan gennemføres i korrekt tilsluttede strømkredse (uden fejlsteder). Her sluttes senderen
til to ledere i det fælles kabel. Senderens højfrekvente signal går tilbage til giveren via føde- og returlederen.
Målingerne kan udføres både spændingsførende og spændingsfrit. Pejlingsdybden er max 0,5 m og
afhænger af det omgivende materiale.
Tip 11: Når der måles under spænding, kan der skelnes mellem enkelte faser (L1, L2, L3), fx ved
stikforbindelser, lampefatninger, lyskontakter, mv.
– Af sikkerhedsmæssige årsager skal målekredsen være gjort spændingsfri.
– Når der måles under spænding, skal sikkerhedsreglerne overholdes til punkt og prikke.
– Ekstra jordledninger og afskærmninger i kablet formindsker modtagerens pejlingsdybde.
– Afskærmninger i omgivelserne formindsker rækkevidden (metalafdækninger, metalstolper, mv.).
!

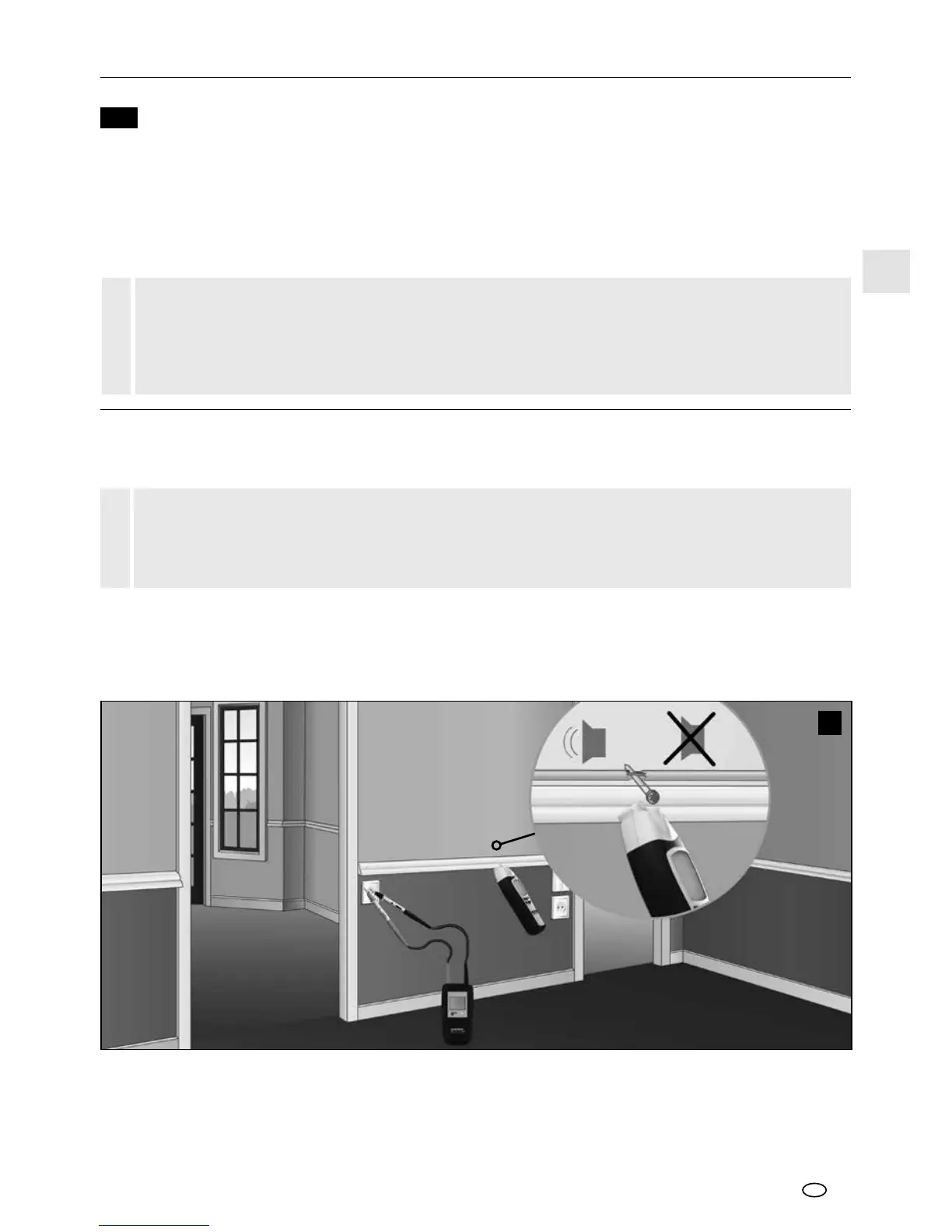

7C-1 Søgning efter kortslutning
Senderen sluttes til den kortsluttede leder og tændes. Herefter tænder man for modtageren og påbegynder
søgningen. Modtageren registrerer signalet frem til kortslutningsstedet, se gur k. Modtagerens følsomhed
og senderens udgangseffekt tilpasses gradvis, indtil kortslutningen er lokaliseret.
Anbefalet indstilling på modtageren: Manuel søgemodus, minimal følsomhed, se afsnit 5C.
– Gør målekredsen spændingsfri.
– Kortslutningsmodstanden skal være mindre end 20 ohm. Dette kan måles med et multimeter.
Hvis modstanden > 20 ohm, kan fejlen evt. ndes ved hjælp af ledningsbrud-søgning; se afsnit
7B-2.
!
Eksempler på enpolede anvendelser
k
