74
ES

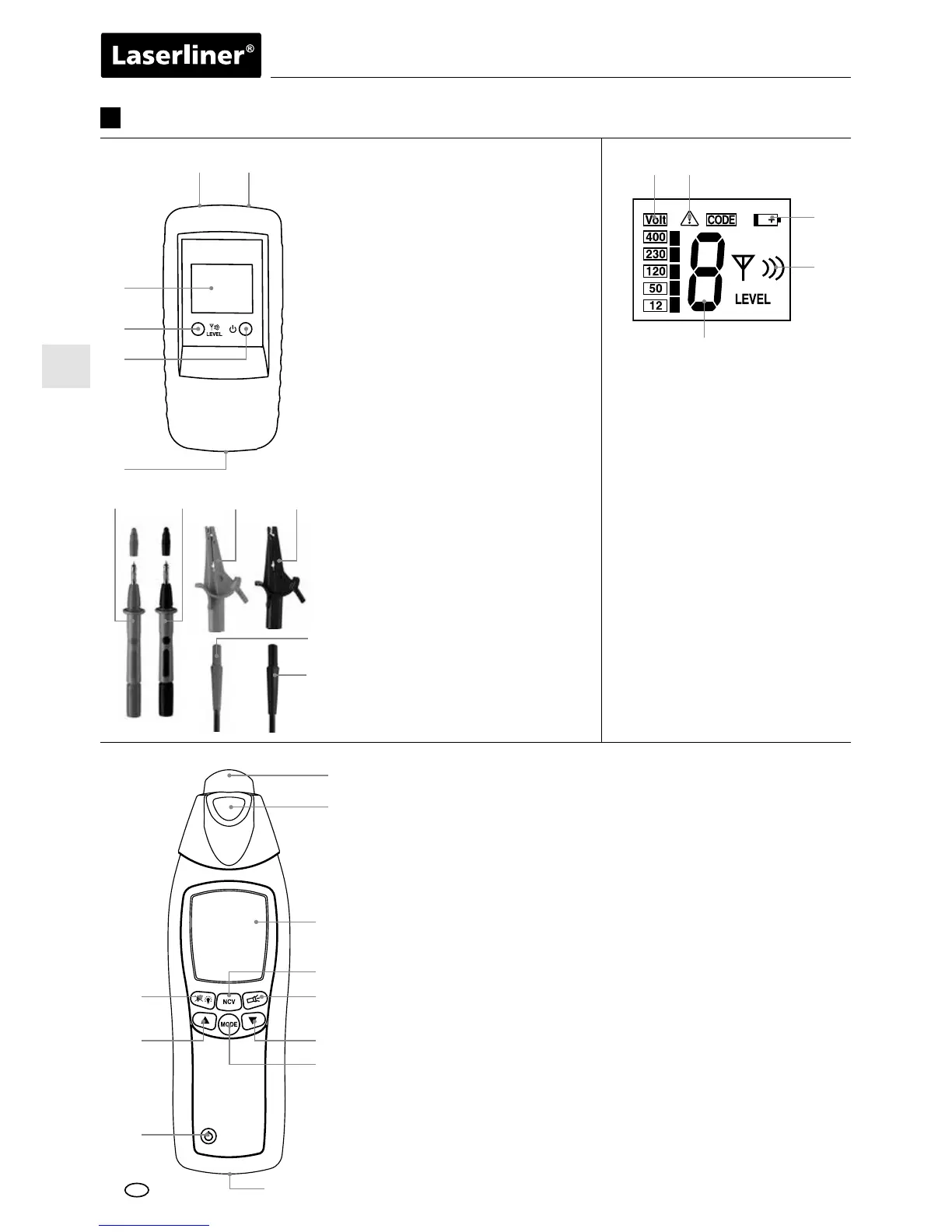

Emisor TX
Pantalla LC emisor TX
1 Clavija de conexión roja +
2 Clavija de conexión negra -
3 Pantalla LC
4 Botón código de emisión:
conguración potencia
de salida para la señal de
emisión / iluminación de
la pantalla (pulsar 2 seg) /
ajuste código de emisión
5 Botón ON/OFF OFF: pulsar 2
segundos
6 Compartimento de pilas
(parte trasera)
7 Punta de medición roja +
8 Punta de medición negra -
9
Opcional: pinza de medición
roja +
10
Opcional: pinza de medición
negra -
11 Cable de conexión rojo +
12 Cable de conexión negro -
Receptor RECV
13 Cabezal del sensor
14 Linterna
15 Pantalla LC
16
Modos de medición: búsqueda de líneas (SIG) / búsqueda
de tensión de red (NCV)
17 Botón ON/OFF de la linterna
18 Reducir sensibilidad
19 Cambio del modo manual al modo automático
20 Iluminación de la pantalla LC / sonido de encendido o
apagado (pulsar 2 segundos)
21 Aumentar la sensibilidad
22 Botón ON/OFF OFF: pulsar 2 segundos
23 Compartimento de pilas (parte trasera)
A Código de emisión
(1,2,3,4,5,6,7)
B Aviso de tensión externa
C Indicación de tensión
externa
(12, 50, 120, 230, 400 V)
D Pila baja
E Indicación de la potencia
de salida para señal de
emisión (nivel I, II, III)
16
15
14
13
17
18
19
20
21
23
22
3
A
BC
D
E
4
5
6
7
1
8 9 10
11
12
2
Designación
1
