Aplicaciones de dos polos (conductor de ida y vuelta juntos)
Estas mediciones pueden realizarse en circuitos de corriente correctamente conectados (sin puntos de fallo).
En este caso se conecta el emisor a dos conductores en un cable común. La señal de alta frecuencia del
emisor pasa y vuelve de nuevo al emisor a través de un conductor de ida y vuelta. Las mediciones pueden
ser realizadas con tensión aplicada o sin tensión.
La profundidad de localización es de un máximo de 0,5 m y depende del material envolvente.
Consejo 11: en las mediciones bajo tensión cada fase (L1, L2, L3) puede ser diferente, p. ej. enchufes,
portalámparas, interruptores de luz, etc.
– Por motivos de seguridad el circuito a medir deberá estar desconectado de la tensión.
– En las mediciones bajo tensión es obligatorio el cumplimiento de las indicaciones de seguridad.
– La existencia de otras líneas de tierra y apantallamientos del cable reducen la profundiad de
localización del receptor.
– Los apantallammientos en el entorno reducen el alcance (tapas de metal, soportes de metal, etc.).
!

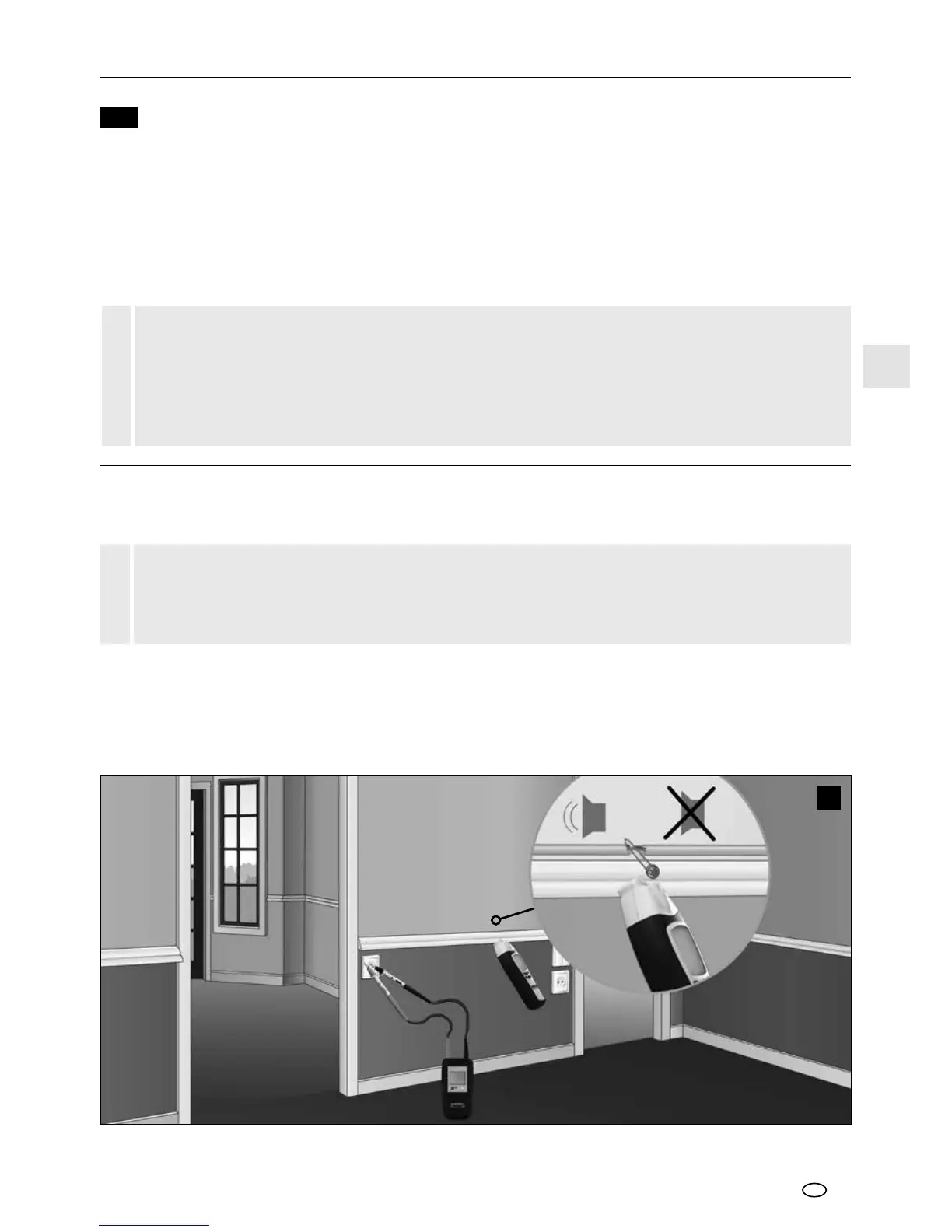

7C-1 Búsqueda de cortocircuitos
Conectar el emisor al conductor cortocircuitado y encender. Seguidamente encender el receptor y
comenzar la búsqueda. El receptor identica la señal hasta el punto de cortocircuito, véase gura k.
Adaptar la sensibilidad del receptor y la potencia de salida del emisor paso a paso hasta localizar
el cortocircuito.
Ajuste reccomendado para el receptor: Modo de búsqueda manual, sensibilidad mínima, véase capítulo 5C.
– Desconectar el circuito a medir de la tensión.
– La resistencia de cortocircuito tiene que ser inferior a 20 ohmios. Ésta puede ser medida con un
multimetro. Si la resistencia es > 20 ohmios se puede efectuar una búsqueda del eventual fallo
con la función de búsqueda de cortes de línea, véase capítulo 7B-2.
!
Ejemplos de aplicaciones de un polo
k
