08
DE
8
3.2.
7
1.
1.
Ω
3.2.
9
1. 3.2.

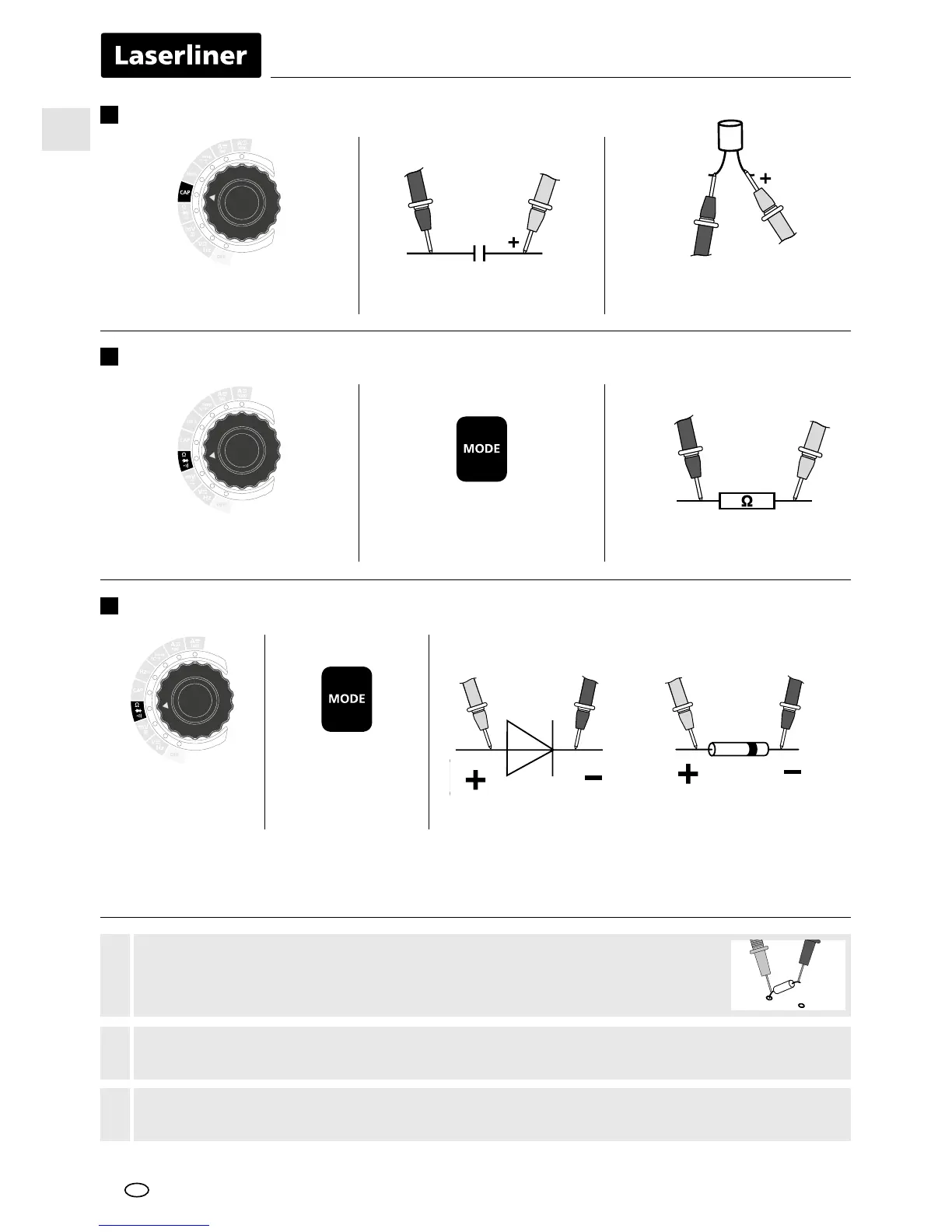

Die Bauteile müssen spannungsfrei sein.
!
Die Messpunkte sollten frei von Schmutz, Öl, Lötlack oder ähnlichen Verunreinigungen sein,
da sonst verfälschte Messergebnisse auftreten können.
!
Bauteile (7: Widerstände, 8: Kapazitäten, 9: Dioden) können nur separat
korrekt gemessen werden. Daher müssen die Bauteile von der restlichen
Schaltung getrennt werden.
!
Sollte kein Messwert sondern „O.L“ im Display angeigt werden, so wird die Diode in Sperrichtung
gemessen oder die Diode ist defekt. Wird 0.0 V gemessen ist die Diode defekt oder es besteht
ein Kurzschluss.
Durchlassrichtung
schwarzrotschwarzrot
Umschaltung Ω,
Diodenprüfung
und Durch-
gangsprüfung
Diodenprüfung
Diodenprüfung
rotschwarz
Messkontakte mit dem
Messobjekt verbinden
Umschaltung Ω, Diodenprüfung
und Durchgangsprüfung
Widerstandsmessung
Bei gepolten Kondensatoren
den Pluspol mit der roten
Messspitze verbinden
Messkontakte mit dem
Messobjekt verbinden
rotschwarz
Kapazitätsmessung
Kapazitätsmessung
