24
4
5
3
1
9
10
7
8
6
LASER LASER LASER LASER
2
2
a b c

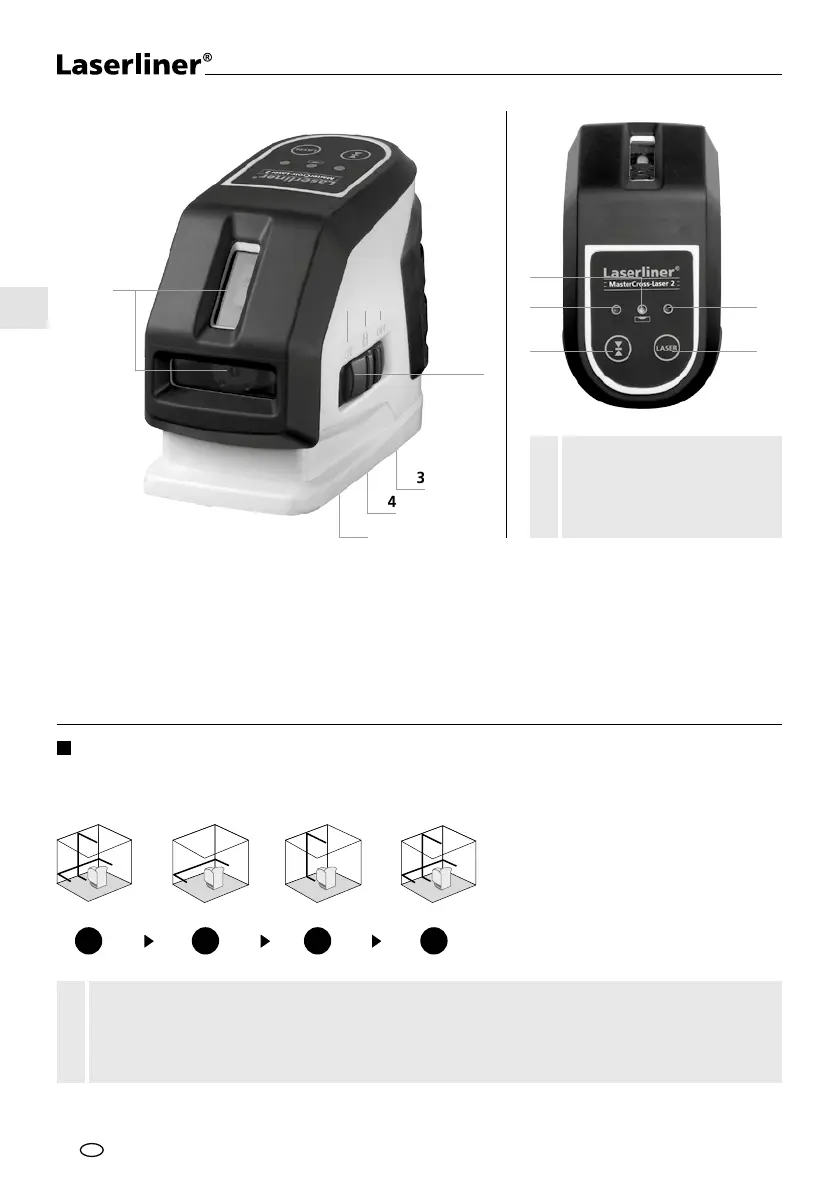

Fenêtre de sortie
du rayon laser
Interrupteur coulissant
a MARCHE
b Mode d‘inclinaison
c ARRÊT / Sécurité de
transport
Compartiment à piles (dos)
Filetage pour trépied de
5/8” (partie inférieure)
Filetage pour trépied de
1/4” (partie inférieure)
Mode récepteur manuel
DEL mode récepteur manuel
DEL de nivellement
rouge : nivellement
désactivé
vert : nivellement activé
DEL d‘affi chage du
fonctionnement
Touche de sélection
des lignes laser
1
2
3
4
5
6
7
8
9
10
Pour le transport, éteindre
systématiquement tous
les lasers, bloquer le balancier,
mettre l’interrupteur à coulisse
sur «OFF» (ARRÊT)!
!
Nivellements horizontal et vertical
Dégager le blocage de transport, mettre l’interrupteur à coulisse(2) sur «ON»(MARCHE).
La croix laser est visible. La touche de sélectionpermet d‘activer séparément les lignes laser.
Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et
vertical. La DEL est allumée en permanence en vert. Dès que l’instrument se trouve en dehors de
la plage de nivellement automatique de 3°, les lignes laser clignotent et la LED s’allume en rouge.
Positionner l‘instrument de manière à ce qu‘il soit dans la plage de nivellement. La DEL passe de
nouveau au vert et les lignes laser sont allumées en permanence.
!
FR
