LASER LASER LASER LASER
2
2
a b c

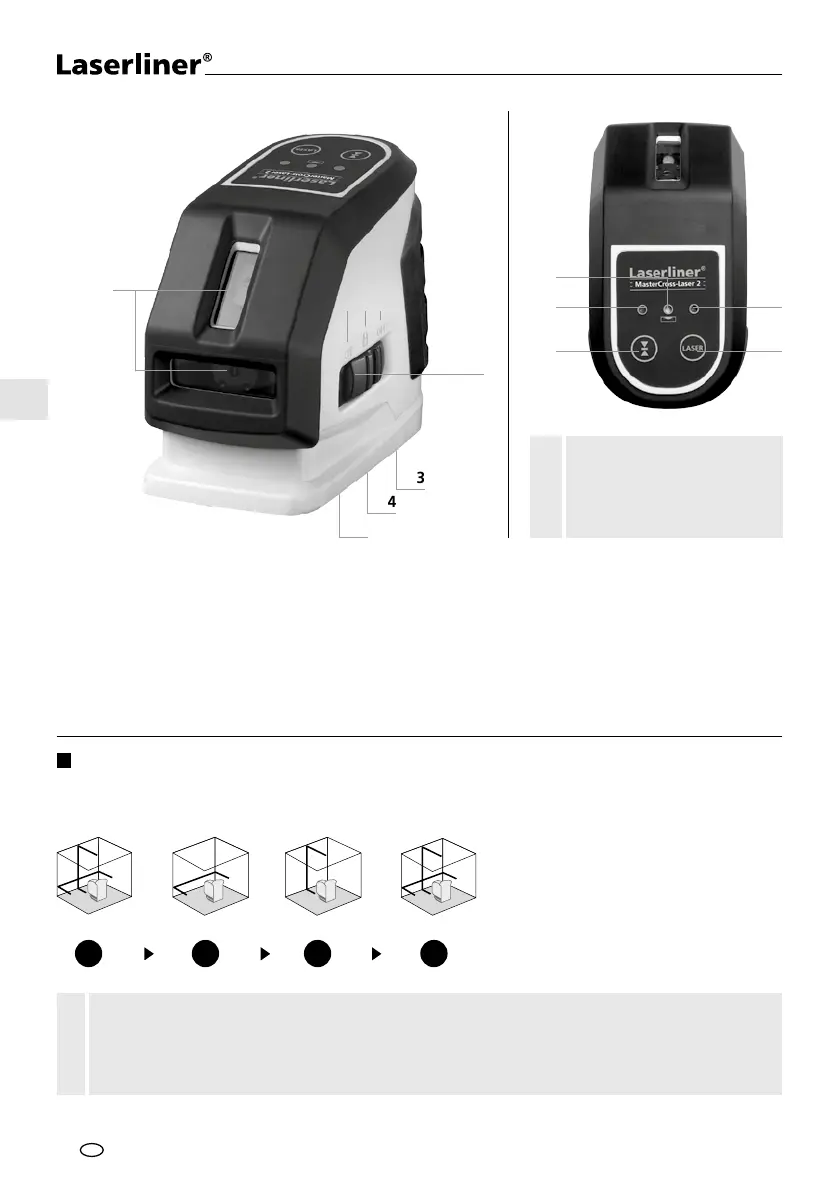

Finestra di uscita laser
Interruttore a scorrimento
a ON
b Modalità di inclinazione
c OFF / Sicura di trasporto
Vano delle pile (lato posteriore)
Filettatura del treppiede 5/8”
(lato inferiore)
Filettatura del treppiede
1/4” (lato inferiore)
Modalità di
ricezione manuale
LED modalità di
ricezione manuale
LED del livellamento
rosso: livellamento spento
verde: livellamento acceso
Indicatore di
funzionamento LED
Tasto di selezione
linee laser
1
2
3
4
5
6
7
8
9
10
9
10
7
8
6
Per il trasporto spegnere
sempre tutti i laser e bloccare il
pendolo; portare l'interruttore
a scorrimento in posizione
“OFF”!
!
Livellamento orizzontale e verticale
Sbloccare la sicura di trasporto e portare l'interruttore a scorrimento (2) in posizione “ON”.
Appare la croce laser. Con il tasto di selezione si possono azionare singolarmente le linee laser.
Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Il LED rimane
acceso in verde. Non appena l'apparecchio si venisse a trovare al di fuori del campo di livellamento
automatico di 3°, le linee laser iniziano a lampeggiare e si accende la luce rossa del LED. Posizionare
l‘apparecchio in modo che si trovi all‘interno del campo di livellamento. La luce del LED diventa
verde e le linee laser emettono una luce costante.
!
