LaserLiner MultiMeter-PocketBox User Manual

MultiMeter-PocketBox
EN
13

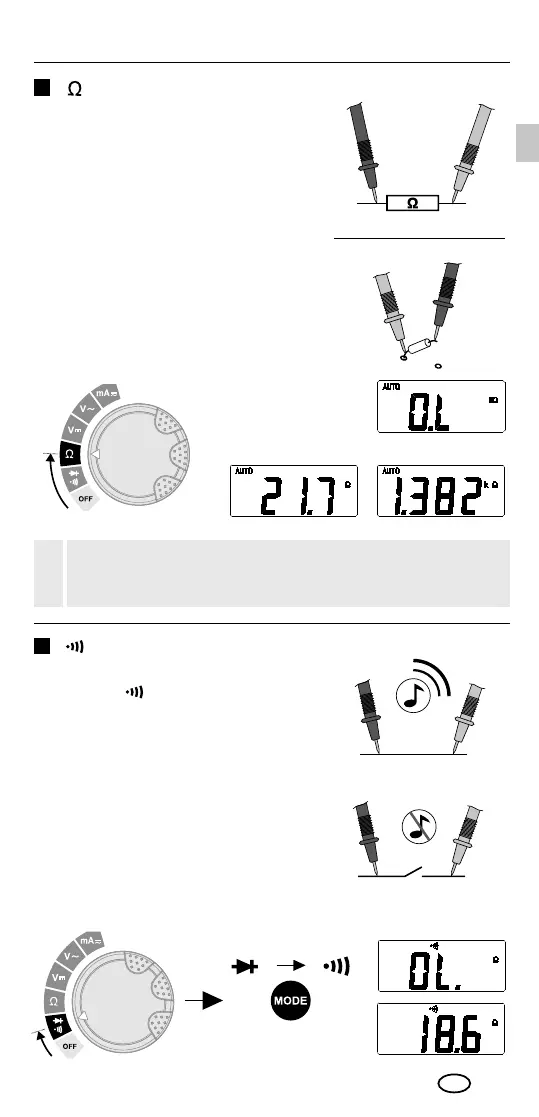

Resistance measurement
To measure the resistance, turn the rotary
switch to position „Ω“.
Then connect the measuring contacts to
the object to be tested. The measured
value acquired appears on the display.
If „O.L.“ appears on the display instead
of a measured value, either the measuring
range has been exceeded or the
measuring circuit is not closed or has
been interrupted. Resistances can only be
measured correctly in isolation; therefore,
the components might need to be
disconnected from the remainder of the
circuit.
4
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
redblack
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Continuity test
To test continuity, turn the rotary switch
to position „ “ and press the „Mode“
switch once to activate the „Continuity
test“ function.
Then connect the measuring contacts to
the object to be tested. A measured value
of < 30 ohms is recognised as continuity;
this is conrmed by an audible signal.
If „O.L.“ appears on the display instead
of a measured value, either the measuring
range has been exceeded or the
measuring circuit is not closed or has
been interrupted.
5
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
When measuring resistance, to avoid the risk of the results
of a measurement being distorted, there must be no traces of
dirt, oil, solder spray or other contamination on the test prods.
!
red
black
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
1x
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
Spannungsmessung DC
Widerstandsmessung
Spannungsmessung AC
Durchgangsprüfung
Diodenprüfung
Strommessung
