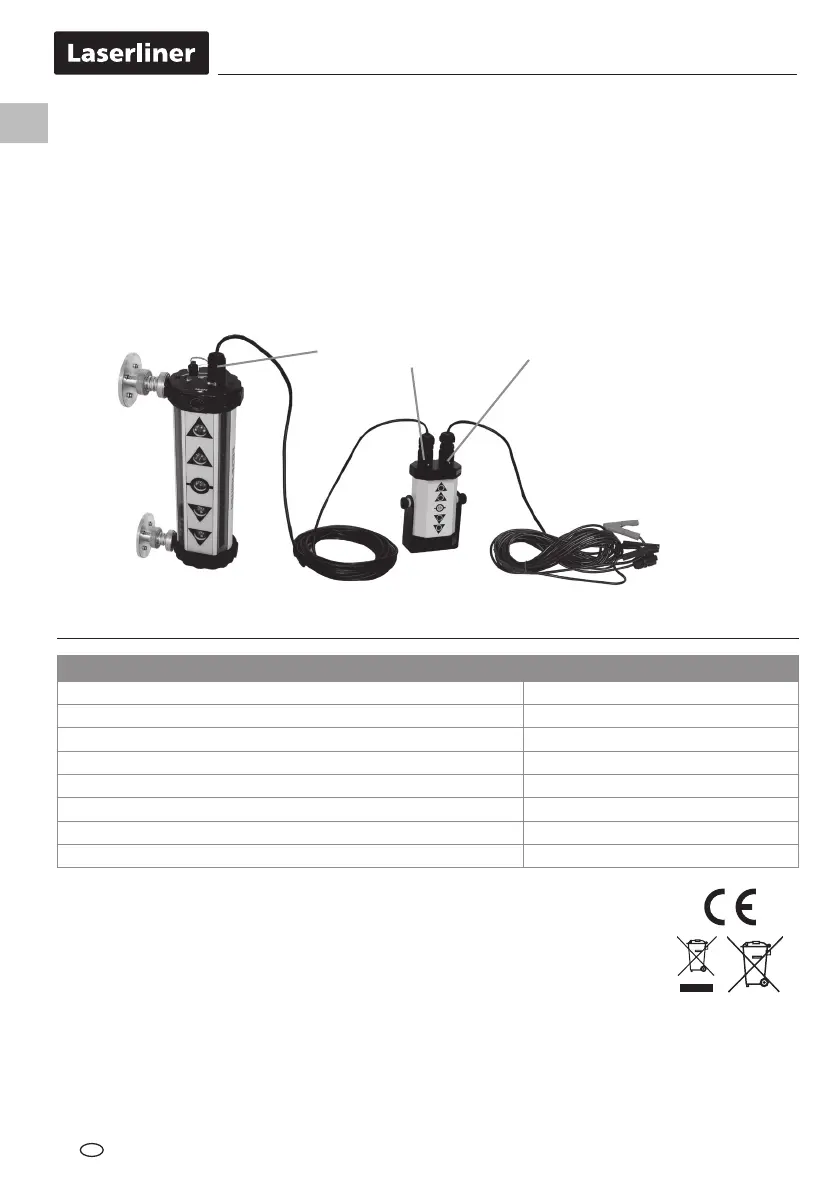

Bedienung Fernanzeige
Stromversorgung
• Bei Akkubetrieb erfolgt die Stromversorgung über den SensoPilot.
• Bei Betrieb über die Baumaschinenbatterie wird die Fernanzeige (13) an das 12/24 V Batteriekabel
angeschlossen, ROT an Batteriepluspol (+) und SCHWARZ an Masse (Motorblock). Über das
Verbindungskabel wird dann der SensoPilot mit Strom versorgt, siehe Bild unten.
Fernanzeige einsetzen
Mit der Fernanzeige kann der Laserstrahl-Empfang des SensoPilot abgelesen werden, wenn dieser vom
Führerhaus der Maschine nicht gesehen werden kann. Dazu die Fernanzeige (12) mit Verbindungskabel
an den SensoPilot (4) anschließen und in der Kabine der Baumaschine befestigen.
Verbindungskabel
SensoPilot – Fernanzeige
12/24 V Batteriekabel
4 12
13
Technische Daten
Technische Änderungen vorbehalten. 18W16
Laserempfangsbereich 200 m
Genauigkeit FEIN
± 2 mm – ± 5 mm
Genauigkeit GROB
± 5 mm – ± 15 mm
Akku / Ladegerät
7,2 V NiMh / 2500 mA
Betriebsdauer Akku / Ladezeit Akku
ca. 40 Std. / ca. 15 Std.
Arbeitstemperatur
-20°C … 50°C
Abmessungen SensoPilot
390 x 170 x 85 mm
Gewicht SensoPilot / Fernanzeige
3,4 kg / 1,1 kg
06
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=sesopipr
