1. Retirer soigneusement le Ventilateur de sa boîte et de
son emballage plastique. Assembler l’unité selon ces
instructions.
2. Placer le Ventilateur sur une surface solide et à niveau.
AVERTISSEMENT: Les pattes de plastique ou de caoutchouc,
comme les pattes de cette unité, peuvent coller sur les surfaces
des meubles et/ou sur les planchers de bois franc. L’unité peut
laisser un résidu qui pourrait foncer, tacher ou laisser des marques
permanentes sur le fini de certaines surfaces de meuble, incluant
les surfaces de bois et/ou sur les planchers de bois franc.
3. Brancher le cordon dans une prise à 120 volts.
Assurez-vous que la fiche s’ajuste complètement dans la
prise.
Lorsque les fiches s’ajustent de manière lâche dans les réceptacles,
elles peuvent glisser partiellement ou complètement
du réceptacle avec simplement un léger mouvement
du cordon. Les réceptacles dans cette condition
peuvent surchauffer et poser un risque sérieux
d’incendie; si recouverts d’une draperie ou d’un
tissu, le risque d’incendie est alors plus grand.
4. Après avoir éteint le Ventilateur, débrancher l’unité de la prise
de courant.

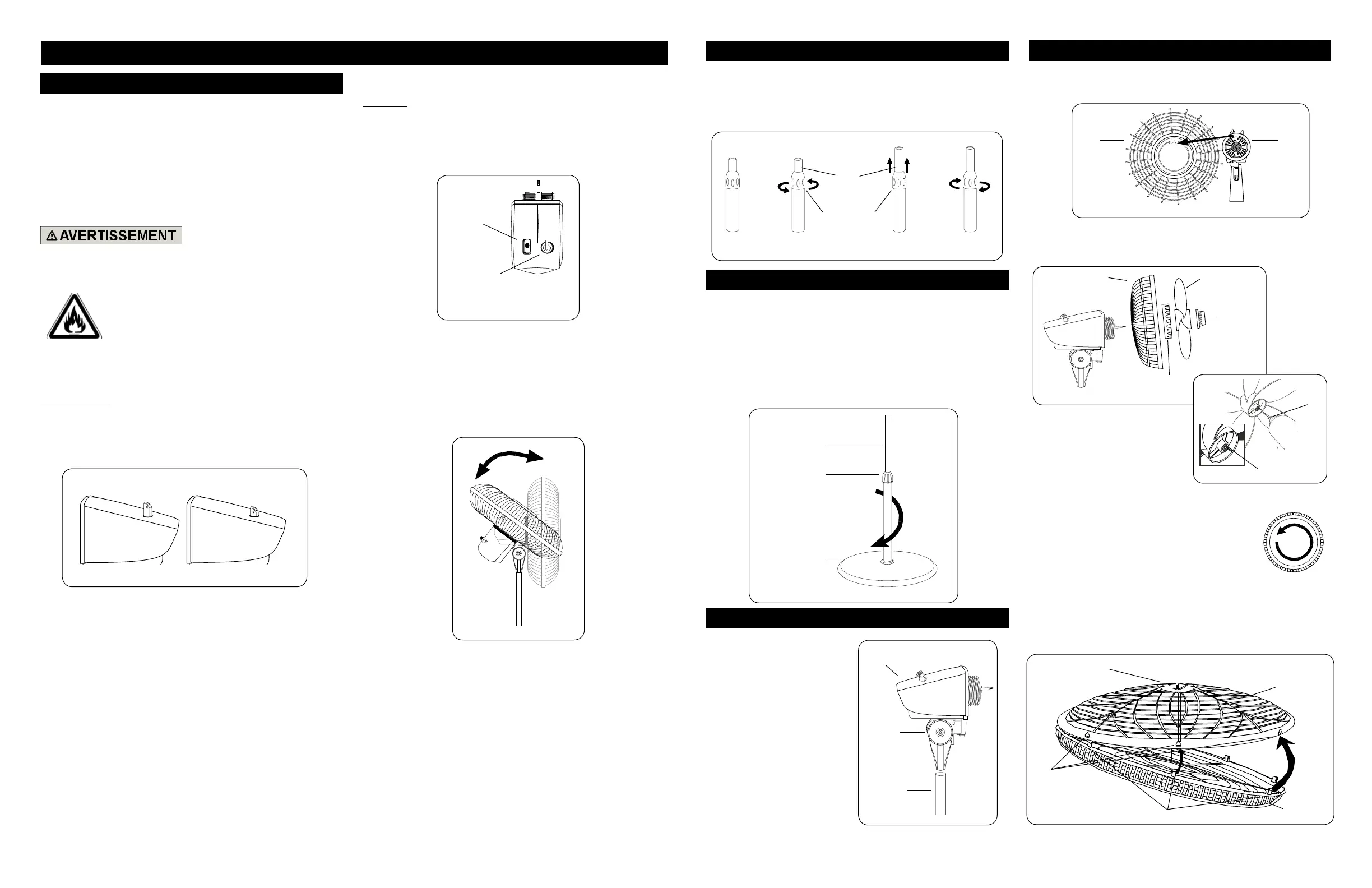

1. Take pipe assembly out of carton as shown. (Figure 1)
2. Loosen Height Adjustment Nut turning counter clockwise.
(Figure 2)
3. Raise Extension Pipe. (Figure 3)
4. Tighten Height Adjustment Nut turning clockwise. (Figure 4)
STEP 1: PIPE ASSEMBLY
STEP 2: STAND ASSEMBLY
PLACE BASE FLAT ON FLOOR
1. With a twisting motion, insert the end of the large diameter
pipe into hole in Base. (Figure 5) Turning pipe while pushing
will assure pipe is fully seated in Base.
2. For Height Adjustment:
a) Loosen Height Adjustment Nut.
b) Raise or lower Extension Pipe to desired height.
c) Tighten Height Adjustment Nut.
1. Place Head Assembly with
Collar onto Extension Pipe.
(Figure 6)
2. Holding Extension Pipe
firmly, twist Head Assembly
downward until seated on
Extension Pipe.
1. Tilt Head Assembly back. Put Rear Grill on Motor. (Figure 7)
2. Align tab of Plastic Rear Grill with groove on top of front Motor
cover.
STEP 4: BLADE & GRILL ASSEMBLY
5. With fan head in upright position, align Ornament of Front Grill
so it is horizontal and right side up. By starting with the top of
the grill and working down, insert Snaps on Rear Grill through
Slots in Front Grill. (Figure 9)
3. Fully seat Rear Grill and secure with Plastic Nut turning Clock-
wise. Slide Blade onto Motor Shaft. (Figure 8) Align Groove on
blade hub with Pin on motor shaft. (Figure 8A)
4. To secure Blade, screw Spinner onto Shaft
Counter Clockwise until tight on Blade hub.
Figure 2 Figure 4
Figure 3
Figure 1
Height
Adjustment
Nut
Extension
Pipe
STEP 3: HEAD ASSEMBLY
Figure 5
Extension Pipe
Height
Adjustment Nut
Base
Head
Assembly
Collar
Extension
Pipe
Figure 6
Rear
Grill
Figure 7
Motor
Rear Grill
Figure 8
Blade
Fan Spinner
Plastic
Nut
Figure 8A
Pin
Ornament
Slots
Snaps
Rear Grill
Front Grill
Figure 9
Groove
MODÈLE 1827C
OSCILLATION: Enfoncer le bouton d’oscillation situé sur le carter
du moteur pour faire osciller la tête du ventilateur. (Figures 10
and 11)
UTILISATION
VITESSE: Contrôler la vitesse du ventilateur à l’aide de Sélecteur
de Vitesse situé à l’arrière de ventulateur.(Figure 12)
0 - ÉTEINT
3 - Élevée Vitesse
2 - Moyenne Vitesse
1 - Basse Vitesse
INCLINAISON: Ce ventilateur est équipé d’une tête multi-angle
permettant à l’air de circuler dans toute la pièce. Suivre les instruc-
tions ci-dessous pour régler correctment l’angle d’inclinaison du
ventilateur. (Figure 13)
1. Placer une main sur le montant, juste au-dessous du col du
ventilateur.
2. Placer l’autre main sur le dessus du ventilateur.
3. Pousser ou tirer délicatement la tête du ventilateur pour la mettre
à la position souhaitée.
Vers la bas: Oscillation
Vers le haut: Fixe
Figure 10
Figure 11
Figure 13
OPÉRATION
Figure 12
Sélecteur de
Vitesse
Bouton
D’Oscillation
