Instructions d’assemblage du canapé
inclinable électrique avec repose-tête

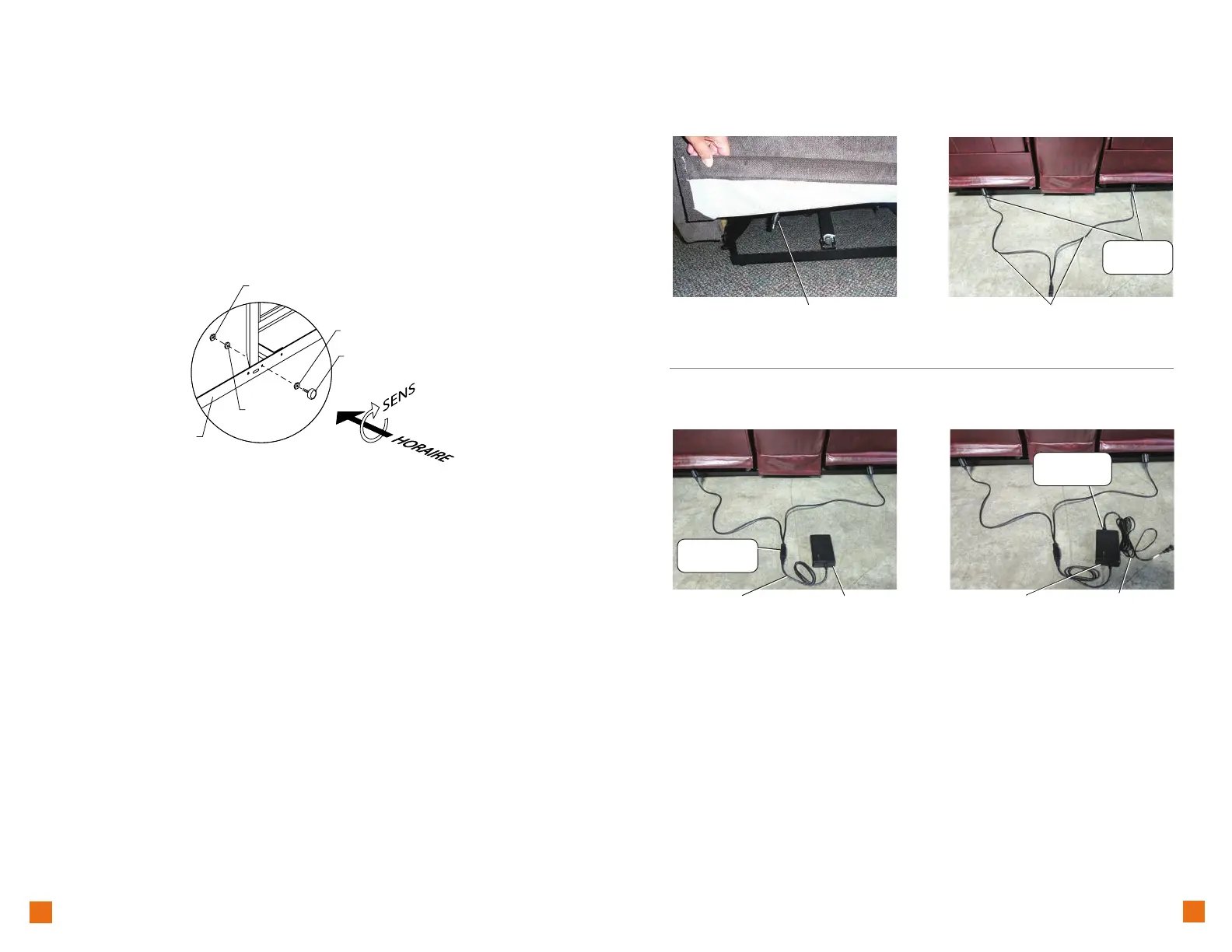

FIGURE 6
Connecteur du moteur
FIGURE 7
F
IGURE 8
Cordons longs de câble Y
Effectuez ces
connexions
Effectuer cette
connexion
Source d’alimentation
Cordons courts
de câble Y
Traverse
de base
Rondelle-frein
Contre-écrou du haut
Contre-écrou du bas
Patin réglable
5. Trouver le connecteur du moteur, un situé derrière chaque siège inclinable (F
IGURE 6). Brancher le câble Y
aux connecteurs du moteur et au bloc d’alimentation.
• Aligner un connecteur du moteur avec un long connecteur de câble Y. Imbriquer les connecteurs en les
pressant ensemble jusqu’à ce qu’ils soient emboîtés, puis fermer le couvercle de verrouillage afin de
sécuriser la connexion (F
IGURE 7). Répéter cette procédure pour l’autre connecteur du moteur et le long
cordon de câble Y. Aligner ensuite le court cordon du câble Y avec le connecteur du transformateur
électrique, pousser les connecteurs en les pressant ensemble jusqu’à ce qu’ils soient emboîtés, puis
fermer le couvercle de verrouillage afin de sécuriser la connexion (F
IGURE 8).
6. Brancher le cordon d'alimentation de 120 Volts sur le transformateur électrique (F
IGURE 9). Aligner
les extrémités du connecteur et les pousser en les pressant ensemble jusqu’à ce qu’ils soient
emboîtés. Répéter cette procédure pour chaque transformateur électrique et cordon d’alimentation de
120 Volts inclus avec le fauteuil. Ne pas brancher avant que les directives à cet effet du
Manuel d’utilisation ne l’indiquent.
7. Effectuez les instructions d’assemblage de la batterie de secours.
Pour enlever le dossier :
1. Débrancher le cordon d’alimentation 120 volts de la prise électrique et déconnecter le transformateur
électrique du câble Y. Suivre les étapes des Instructions d’assemblage en sens inverse. En soulevant
l’arrière du reste du meuble pour placer les bras, s’assurer de le faire lentement et d’éviter
soigneusement tout dommage aux branchements électriques.
2. Répéter l’étape 1 pour l’autre côté de l’arrière du meuble.
4. Régler les roulements à billes pour assurer une hauteur prévoyant un parcours sans obstructions pour le
fonctionnement du repose-jambes. Chaque roulement à billes est attaché au rail de base par un écrou
de blocage et une rondelle frein sur la partie supérieure du rail de base, et un écrou de blocage sur la
partie inférieure du rail de base.
• Pour rallonger le roulement à billes, desserrer l’écrou de blocage supérieur en le faisant tourner
dans le sens des aiguilles d’une montre. Tourner l’écrou de blocage inférieur dans le sens des
aiguilles d’une montre pour le fixer à la hauteur désirée.
• Resserrer l’écrou de blocage supérieur en le faisant tourner dans le sens inverse des aiguilles d’une montre.
• Répéter les étapes 1 et 2 pour chaque roulement à billes réglable sur l’unité, le cas échéant.
• Répéter cette procédure selon les besoins pour régler la hauteur de l’appareil à l’avant et le mettre à niveau.
Source d’alimentation Cordon d’alimentation
120 volts
FIGURE 9
Effectuer cette
connexion
Instructions d’assemblage du canapé
inclinable électrique avec repose-tête
