Posizione del
potenziometro
0 12345678910
Potenza di riscaldamento %
OFF 10 20 30 40 50 60 70 80 90 100
Portata d'aria l/min
200 270 340 410 480 550 620 690 760 830 900
Temperatura (3680 W)
a 300 l/min °C
Ambiente 90 150 215 275 340 400 465 525 590 650

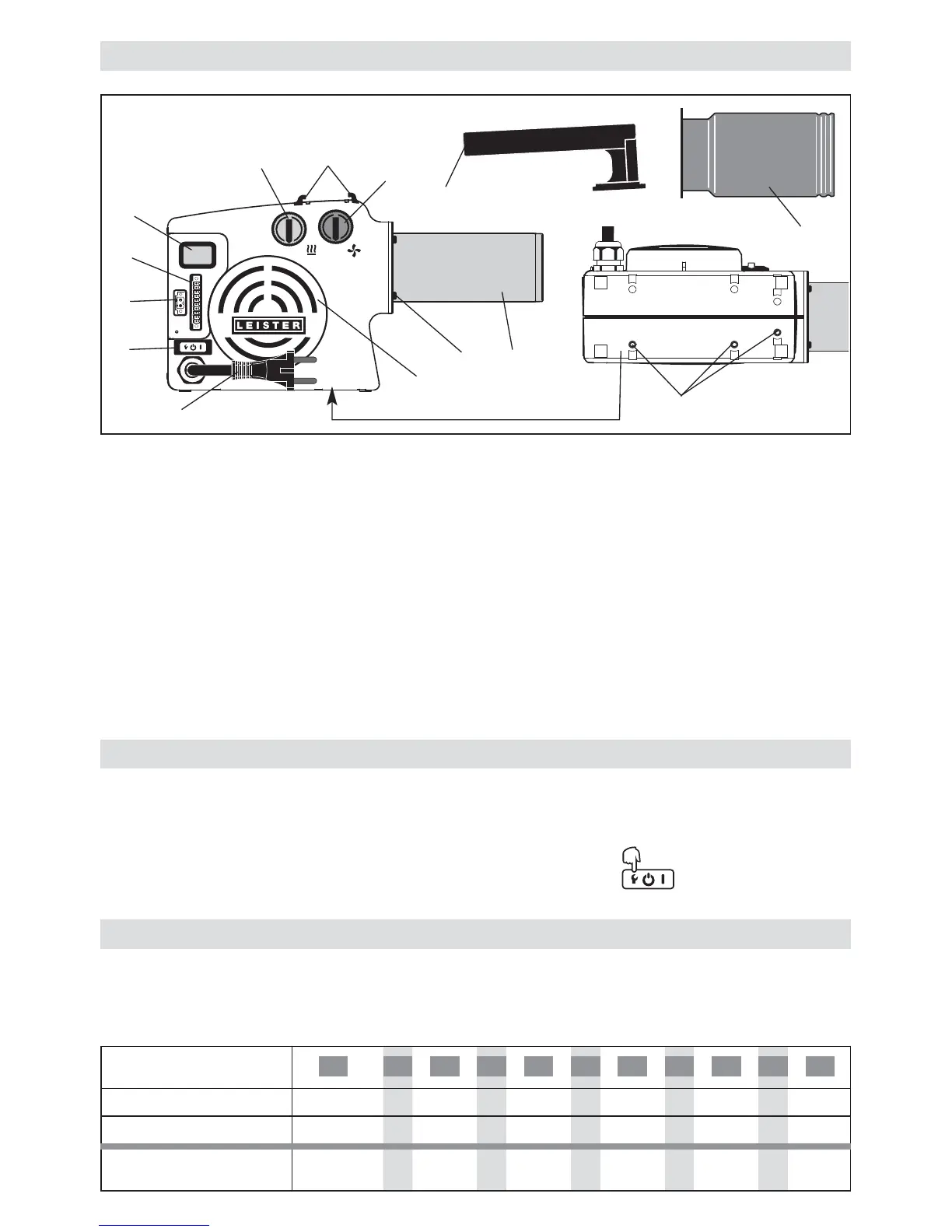

Descrizione dell'apparecchio
HOTWIND PREMIUM o SYSTEM
1 Linea di allacciamento alla rete
2 Interruttore principale con tasto funzione
3 Potenziometro per la temperatura (colore rosso)
4 Potenziometro per la portata d'aria (colore blu)
5 Tubo della resistenza
6 Flangia d'ingresso dell'aria per il filtro in
acciaio inox
7 Supporto per l'impugnatura
8 Quattro viti di fissaggio
9 Tre innesti filettati M5 di fissaggio per
l'installazione
HOTWIND SYSTEM
10 Display
11 Contatto di allarme
12 Interfaccia
Apparecchio portatile HOTWIND PREMIUM o SYSTEM
13 Impugnatura
14 Tubo di protezione
32
• Se la resistenza o l'apparecchio si surriscalda (aria di aspirazione troppo calda o ristagno di calore), l'alimen-
tazione della potenza alla resistenza viene interrotta e viene aperto il contatto di lavoro del relè d'allarme. Se
il fusibile della resistenza o dell'apparecchio scatta, è necessario effettuare un reset di HOTWIND per motivi
di sicurezza. Questa operazione è possibile premendo il tasto funzione (2) per tre secondi. Verificare
l'aria di aspirazione (vedere l'installazione).
Funzionamento della protezione della resistenza e del dispositivo
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
1
2
9
5
4
3
10
6
11
12
7
14
13
8
• L'impianto elettronico interno limita la temperatura dell'aria in uscita a 650 °C.
• Si tratta di valori di riferimento che possono subire variazioni a causa delle condizioni ambiente e delle tolleranze
dei componenti strutturali.
Valori d'impostazione del potenziometro
