Potentiomètre
Position
0 12345678910
Puissance de chauffe %
OFF 10 20 30 40 50 60 70 80 90 100
Quantité d’air l/min
200 270 340 410 480 550 620 690 760 830 900
Température (3680 W)
Pour 300 l/min °C
Environnement 90 150 215 275 340 400 465 525 590 650

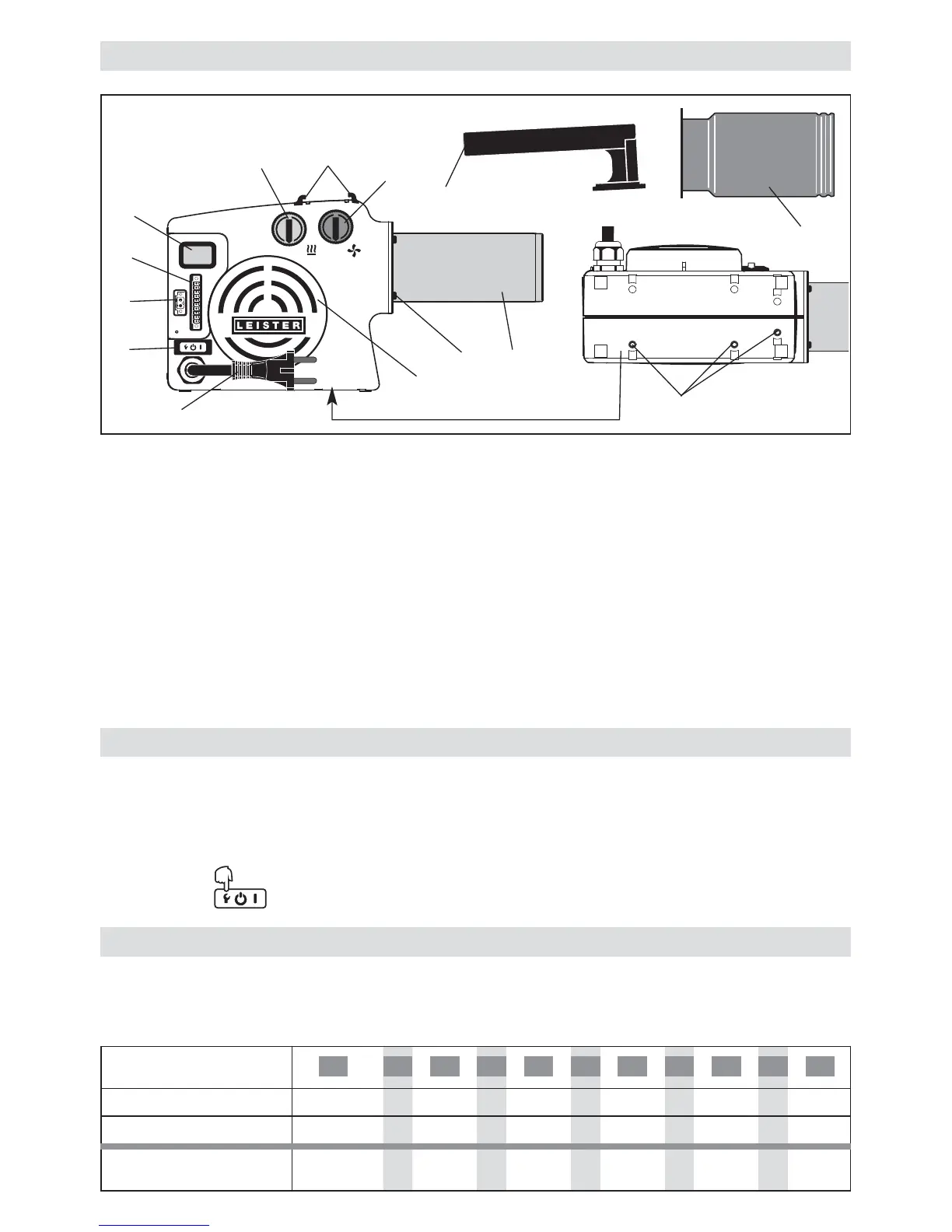

Description de l’appareil
HOTWIND PREMIUM ou SYSTEM
1 Câble d’alimentation secteur
2 Commutateur principal avec touche de fonction
3 Potentiomètre pour la température (rouge)
4 Potentiomètre pour le débit d’air (bleu)
5 Tuyau de la résistance
6 Entrée d’air pour le filtre en acier
7 Fixation pour poignée
8 Quatre vis de fixation
9 Trois inserts filetés M5 pour la fixation
Pour le montage
HOTWIND SYSTEM
10 Ecran
11 Contact d'alarme
12 Interface
Appareil manuel HOTWIND PREMIUM ou
SYSTEM
13 Poignée
14 Tube de protection
44
• En cas de surchauffe de l’élément chauffant ou de l’appareil (air d’aspiration trop chaud ou échauffement),
l’apport de puissance vers la résistance est interrompu et le contact de travail du relais d’alarme est ouvert.
Si la protection de la résistance ou de l’appareil est activée, une réinitialisation (reset) du HOTWIND
est requise pour des raisons de sécurité. La réinitialisation s’effectue en appuyant sur la touche de
fonction (2) pendant trois secondes. Contrôle de l’air d’aspiration (voir montage).
Fonction de protection de l’élément chauffant et de l’appareil
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
1
2
9
5
4
3
10
6
11
12
7
14
13
8
• L’électronique interne limite la température maximale de sortie d’air à 650 °C.
• Il s’agit de valeurs indicatives qui peuvent varier en fonction des conditions environnantes et des tolérances
des composants.
Valeurs de réglage du potentiomètre
