46

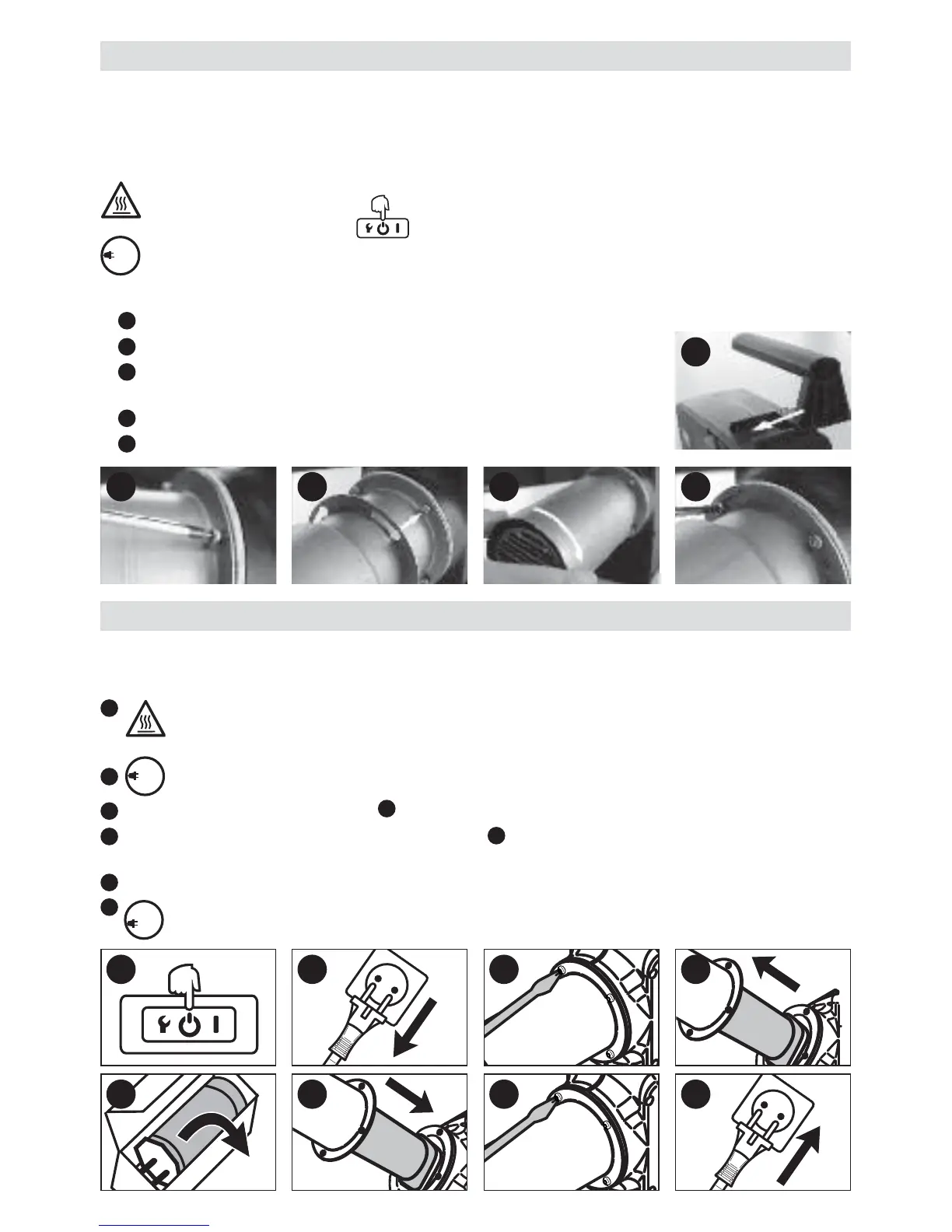

Kit poignée
• Le montage du kit poignée doit être effectué exclusivement par des spécialistes formés ou sous leur supervi-
sion.
•
Poignée (13) et fourreau de protection (14) ne sont pas compris dans le contenu de la livraison (voir accessoires).
Avant le montage du kit poignée, mettre l’appareil hors tension au moyen du
commutateur principal (2) et le laisser refroidir. L’appareil s’éteint automatiquement.
Débranchez le câble d’alimentation (1) du secteur électrique.
• Montage du kit poignée
Poussez la poignée(13) sur la fixation(7).
Desserrez les quatre vis de fixation (8) sans les retirer complètement.
Poussez le fourreau de protection (14) sur le tuyau de la résistance (5)
et introduisez-le dans l'ouverture pour les vis de fixation(8).
Tournez le fourreau de protection (14) jusqu’à la butée.
Serrez les quatre vis de fixation (8).
Remplacement de l'élément chauant
1
2
3
4
5
• Le remplacement de l’élément chauffant doit être effectué exclusivement par des spécialistes formés ou sous
leur supervision.
Basculez le commutateur principal (2) en position Arrêt et laissez refroidir l’appareil. L’appareil s’éteint
automatiquement.
Débranchez le câble d’alimentation (1) du secteur électrique.
Retirez les quatre vis de fixation (8). Retirez le tuyau de la résistance (5) et l’élément chauffant.
Sortez le nouvel élément chauffant de son emballage. Montez l’élément chauffant et poussez le tuyau de
la résistance (5).
Montez le tuyau de la résistance (5) à l’aide des quatre vis de fixation (8).
Raccordez le câble d’alimentation secteur (1) au secteur électrique. La tension nominale indiquée
sur l’appareil doit correspondre à la tension du secteur.
1
2
3
4
5
6
7
8
120
230
120
230
120
230
2 3 4 5
1
1 2 3 4
5 6 7 8
