Potentiometer
Position
0 12345678910
Heizleistung %
OFF 10 20 30 40 50 60 70 80 90 100
Luftmenge l/min
200 270 340 410 480 550 620 690 760 830 900
Temperatur (3680 W)
bei 300 l/min °C
Umgebung 90 150 215 275 340 400 465 525 590 650

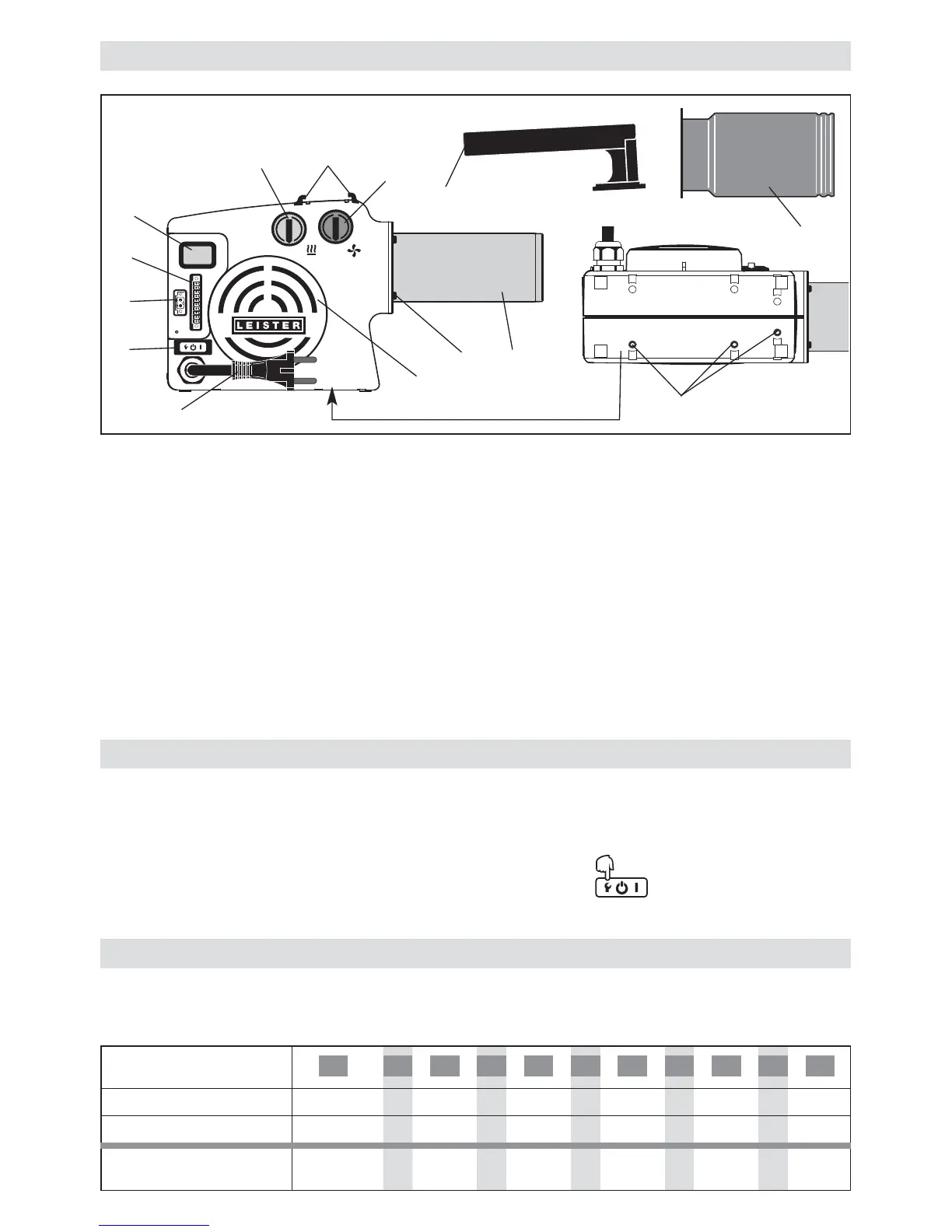

Gerätebeschreibung
HOTWIND PREMIUM oder SYSTEM
1 Netzanschlussleitung
2 Hauptschalter mit Funktionstaste
3 Potentiometer für Temperatur (rot)
4 Potentiometer für Luftmenge (blau)
5 Heizelementrohr
6 Lufteinlassflansch für Edelstahlfilter
7 Halterung für Handgriff
8 Vier Befestigungsschrauben
9 Drei Gewindeeinsätze M5 zur Befestigung
für den Einbau
HOTWIND SYSTEM
10 Display
11 Alarmkontakt
12 Schnittstelle
Handgerät HOTWIND PREMIUM oder SYSTEM
13 Handgriff
14 Schutzrohr
8
• Überhitzt das Heizelement oder Gerät (zu warme Ansaugluft oder Wärmerückstau), wird die Leistungszufuhr
zum Heizelement unterbrochen und der Arbeitskontakt des Alarmrelais geöffnet.
Sprechen Heizelementschutz oder Geräteschutz an, ist aus Sicherheitsgründen ein Rückstellen (Reset) des
HOTWIND’ nötig. Dies geschieht durch Drücken der Funktionstaste (2) während drei Sekunden.
Ansaugluft überprüfen (siehe Einbau).
Funktion Heizelement- und Geräteschutz
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
1
2
9
5
4
3
10
6
11
12
7
14
13
8
• Die interne Elektronik begrenzt die maximale Luftaustrittstemperatur auf 650 °C.
• Es sind Richtwerte welche aufgrund der Umgebungsbedingungen und Bauteiltoleranzen abweichen können.
Einstellwerte Potentiometer
