39

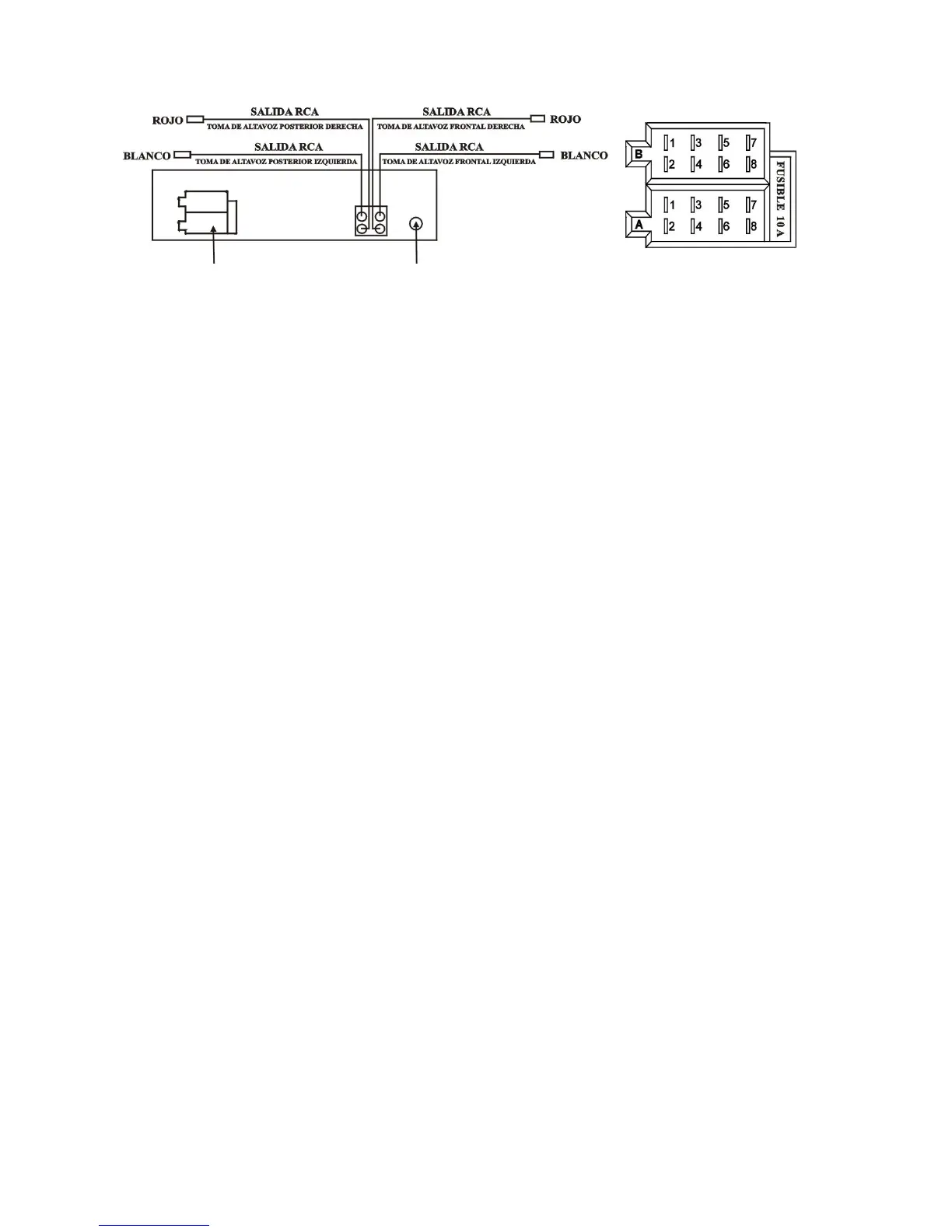

DIAGRAMA DE CONEXIÓN DE CABLES
TOMA ISO TOMA DE ANTENA ILUSTRACIÓN DE LA TOMA ISO
CONECTOR A
1.
2.
3.
4. Memoria +12V
5. Salida de antena auto
6.
7. 12V (a la llave de contacto)
8. TOMA A TIERRA
CONECTOR B
1. Altavoz posterior derecho (+)
2. Altavoz posterior derecho (-)
3. Altavoz frontal derecho (+)
4. Altavoz frontal derecho (-)
5 Altavoz frontal izquierdo (+)
6. Altavoz frontal izquierdo (-)
7. Altavoz posterior izquierdo (+)
8. Altavoz posterior izquierdo (-)
